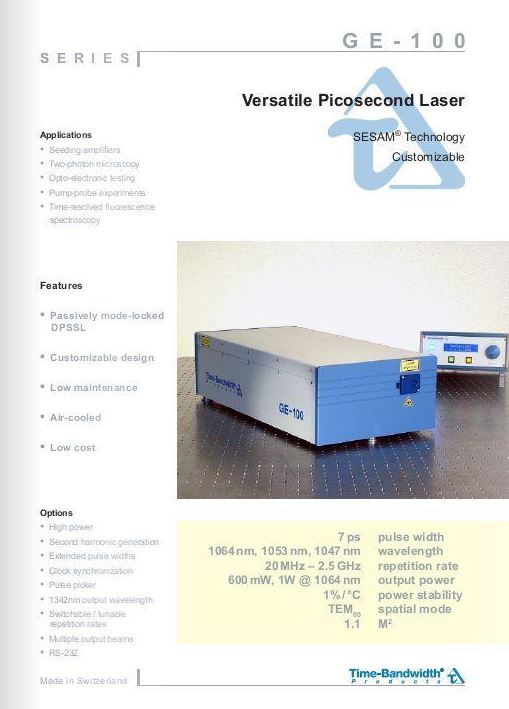

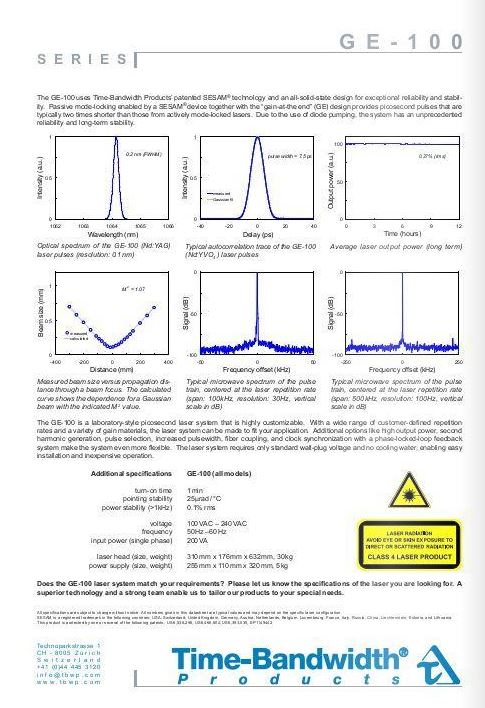

Picosecond oscillateur GE100 Time & Bandwith

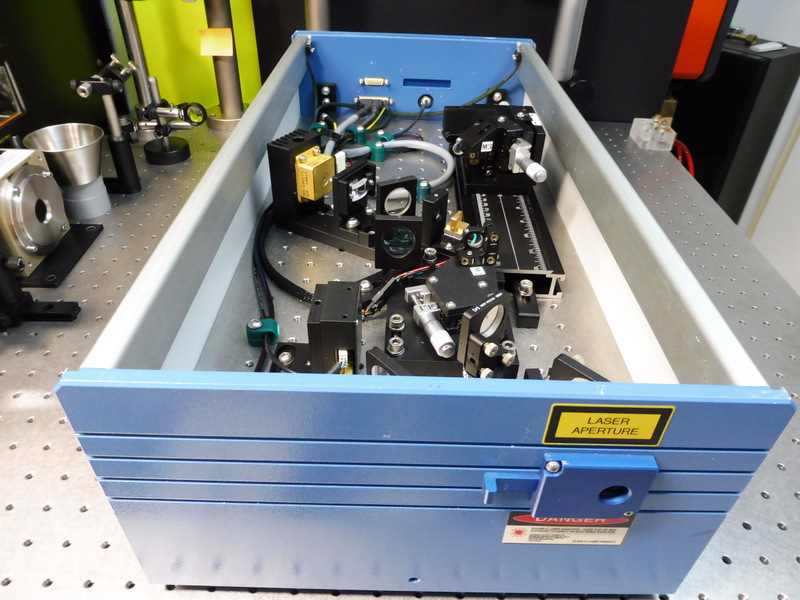

Laser oscillateur picoseconde utilisant un cristal Nd:vanadate pompé par une diode laser de 2.2W continue à 808nm.

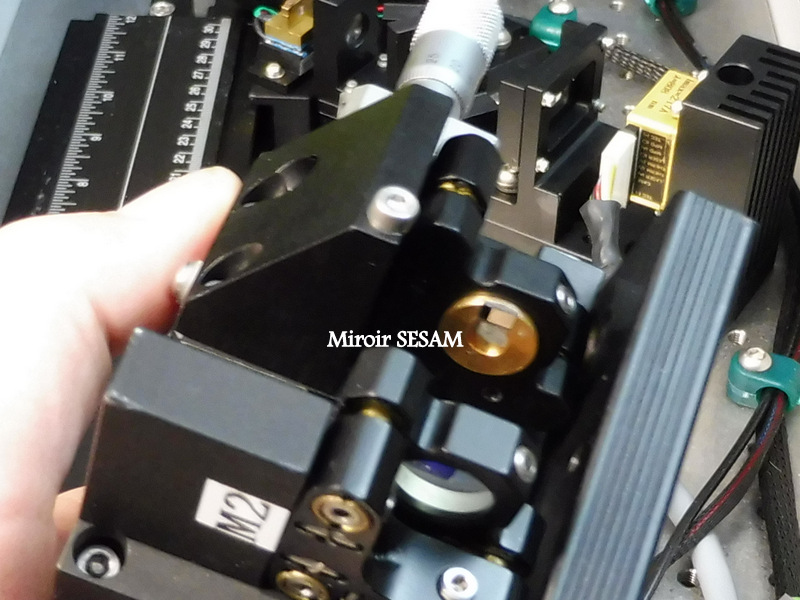

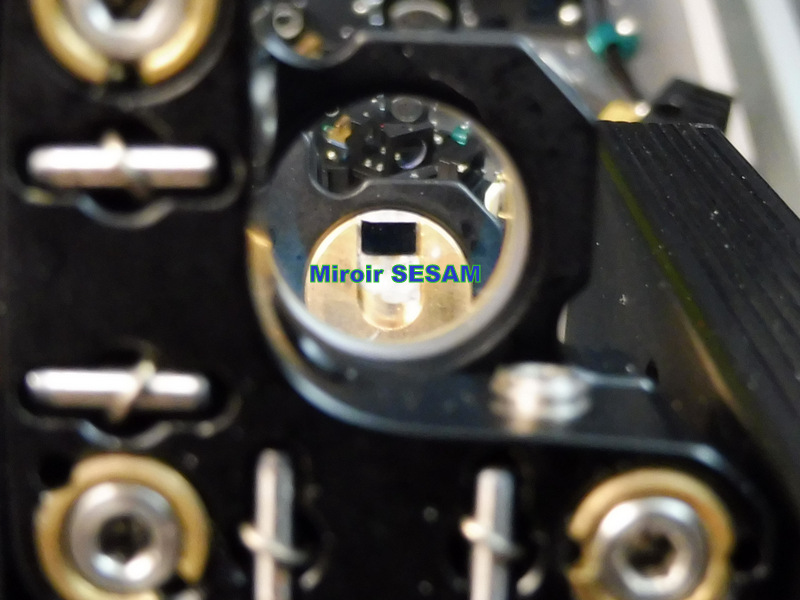

Le couplage des modes longitudinaux est obtenu au moyen d'un miroir SESAM.
La fréquence de répétition dépend de la longueur de la cavité laser et celle-ci peut-être réglée entre 20MHz et 2.5GHz.

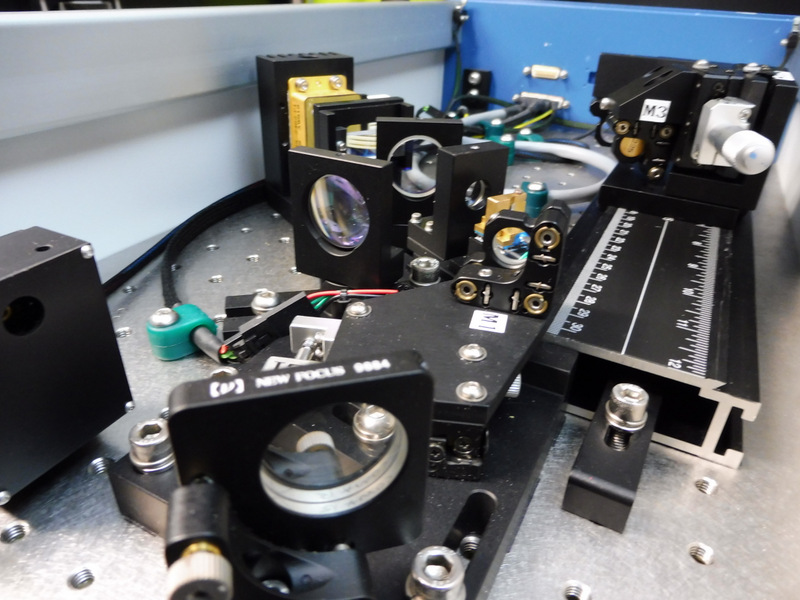

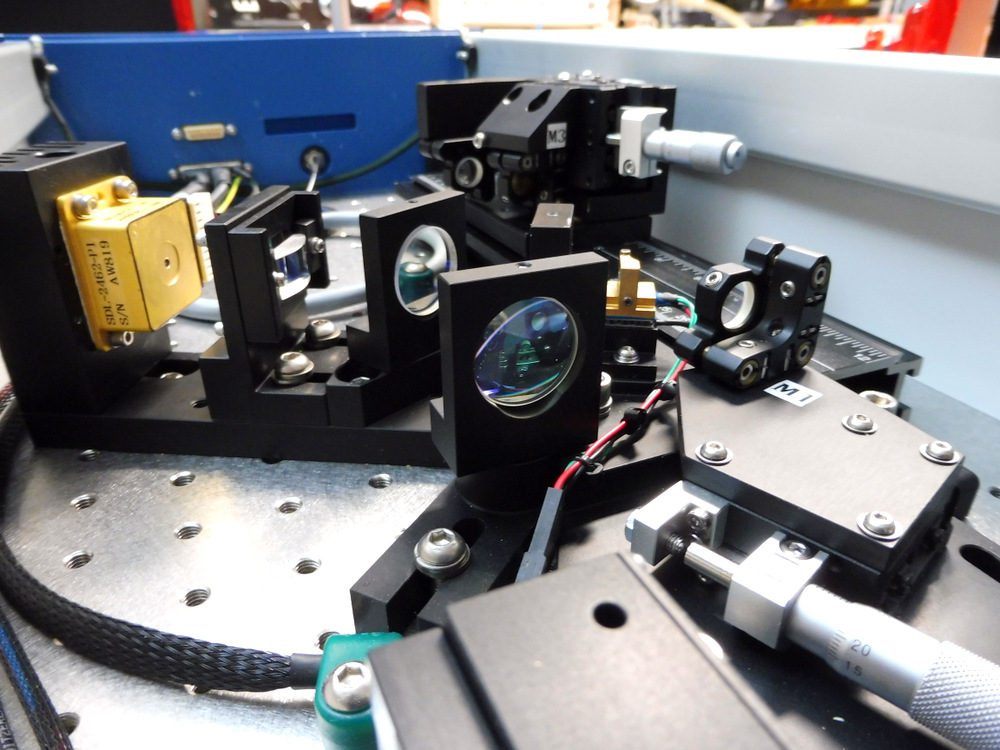

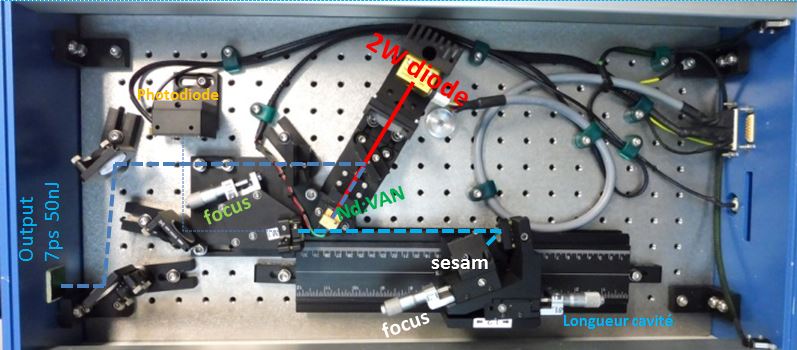

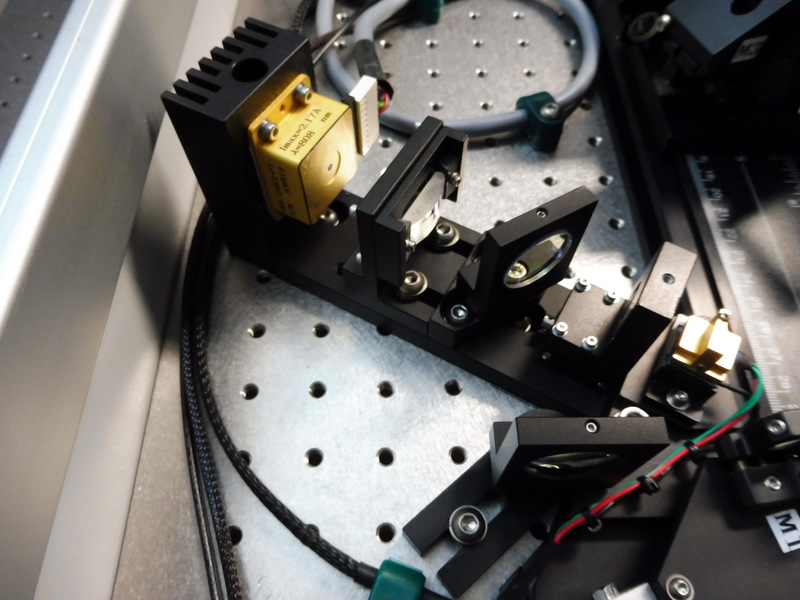

La diode laser de 2.2W pompe un cristal Nd:VAN monté sur un TEC. La cavité laser est formée par un miroir OC 5% pour 1064nm sur la face de pompage du cristal et le miroir SESAM. La durée du pulse et la fréquence de répétition est régler de manière grossière par le déplacement du SESAM sur la glissière graduée. Le réglage fin se fait au moyen d'une vis micrométrique.
Un second réglage micrométrique permet de concentré plus ou moins le rayon laser sur le miroir SESAM de manière à réalisé le seul de l'auto-modulation pour que le laser donne des pulses picosecondes.





VIDEO en HD
