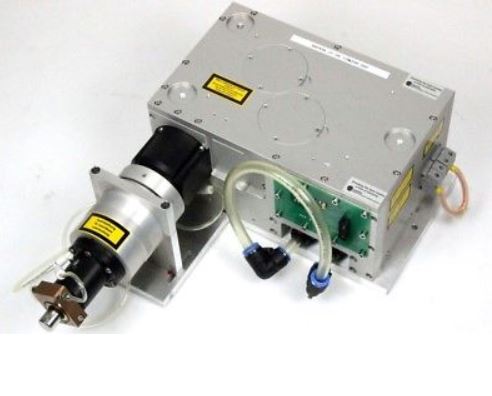

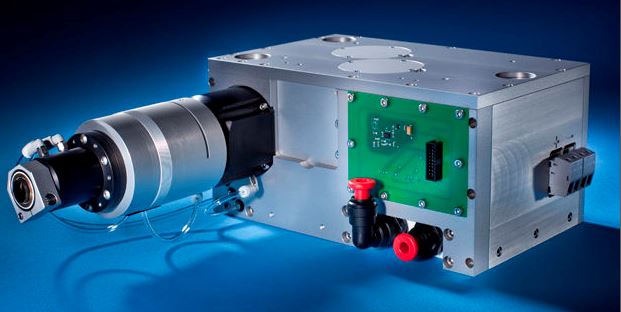

LASERLINE 330W laser diode



Cette diode de 330W à 940nm va être utilisée pour le pompage de mon disque laser Yb:YAG

http://www.swissrocketman.fr/085-yb-yag-cw-disk-laser,fr,3,321.cfm

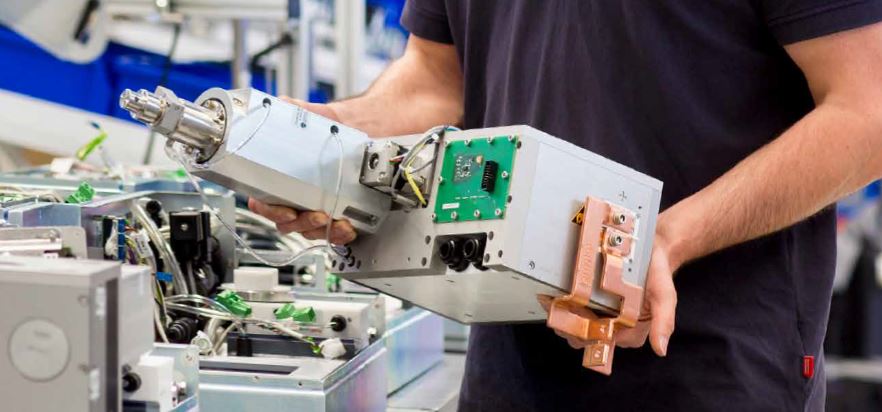

La société Allemande LASERLINE fabrique des diodes de 100W à 25'000W !

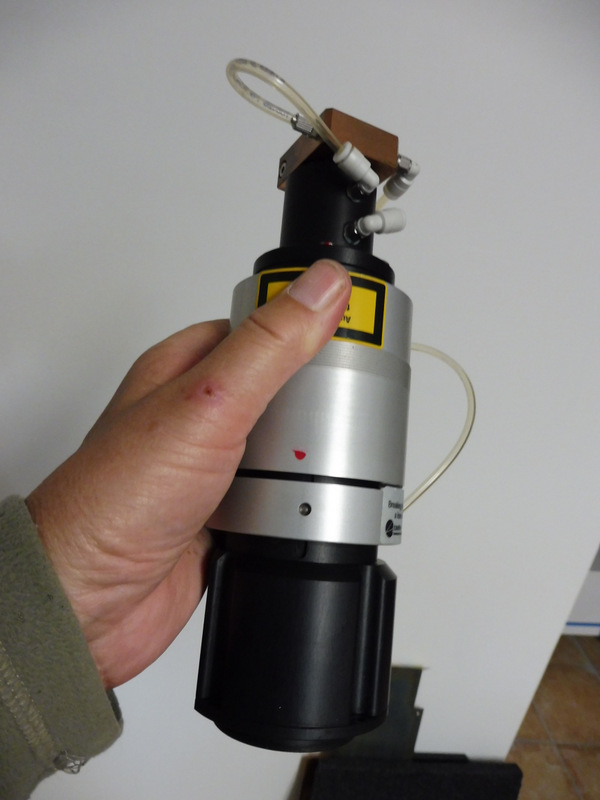

Cette diode de 330W à un facteur qualité M2=10mm.mrad ce qui permet d'obtenir focalisé une intensité de 330kW/cm2!

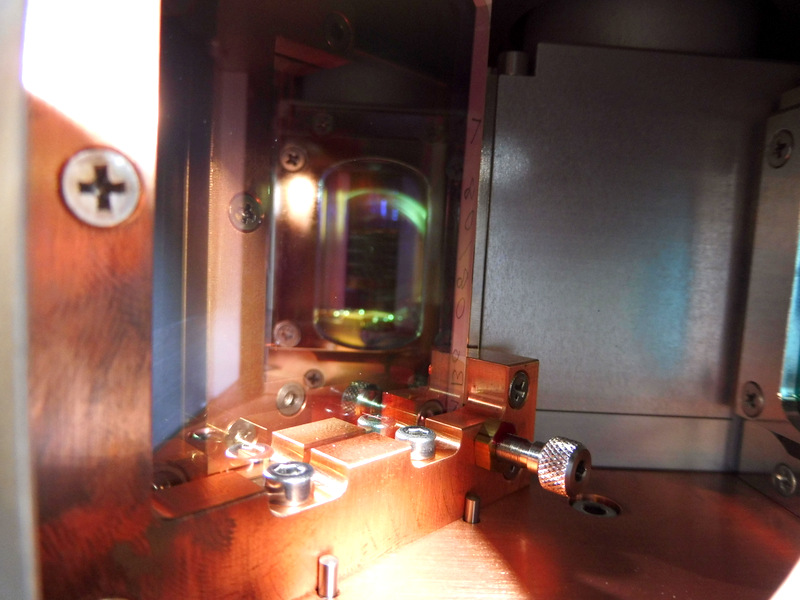

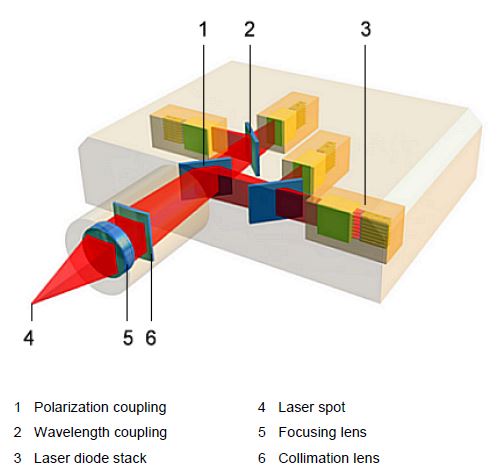

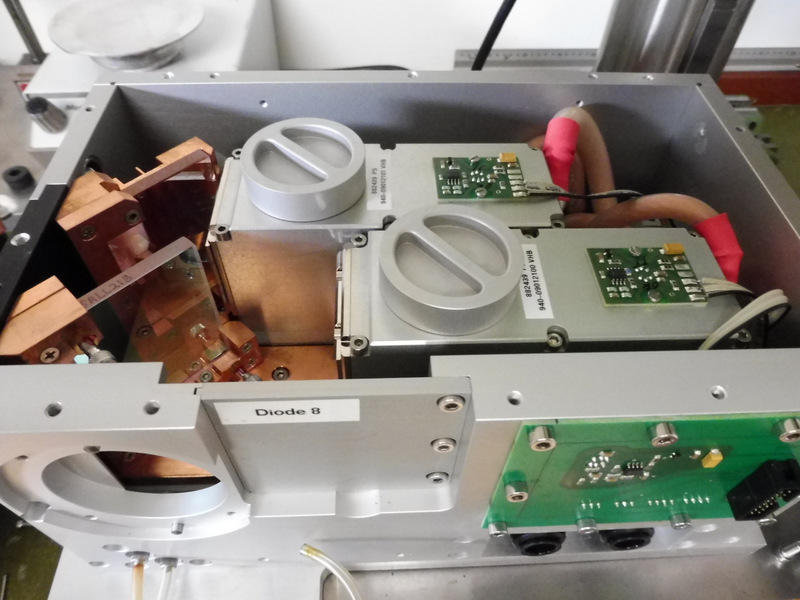

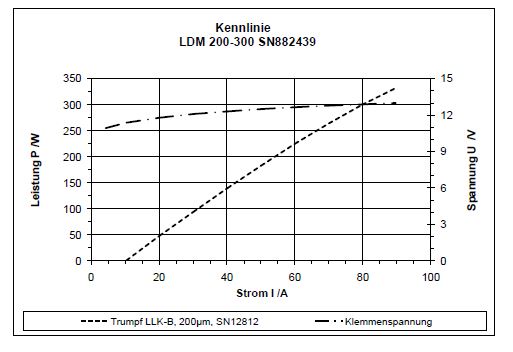

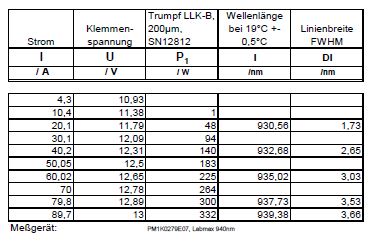

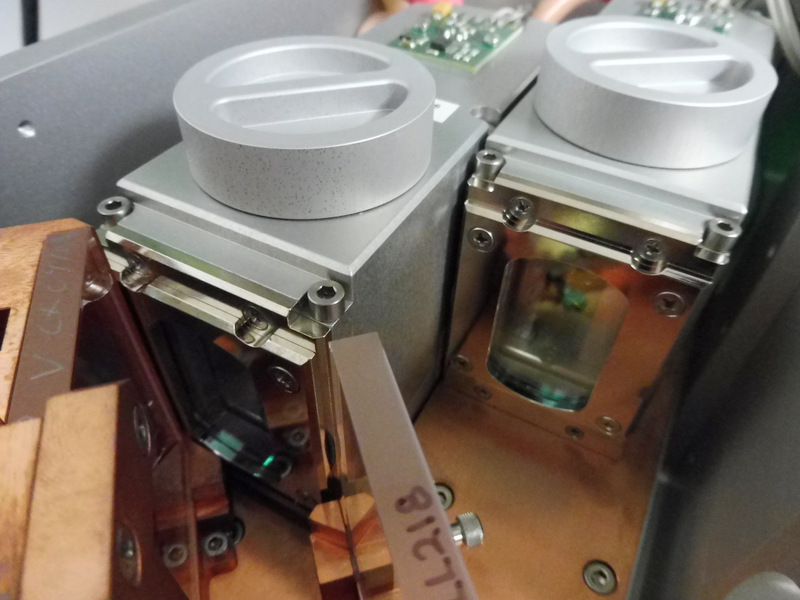

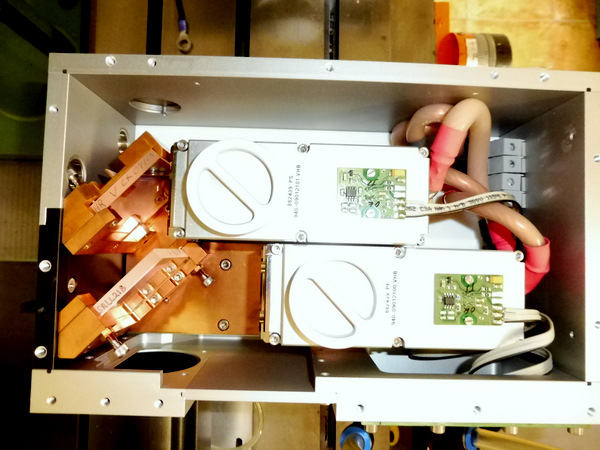

Elle se compose de 2 x 3 diodes de 55W chacune montées en série. La tension est de 12V et 90A  maximum.

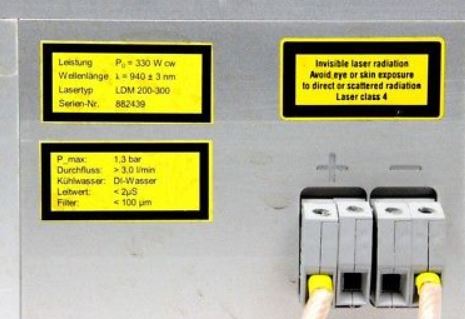

Le refroidissement se fait par une circulation d'eau distillée (max 2uS) avec un débit minimum de 3L/min.

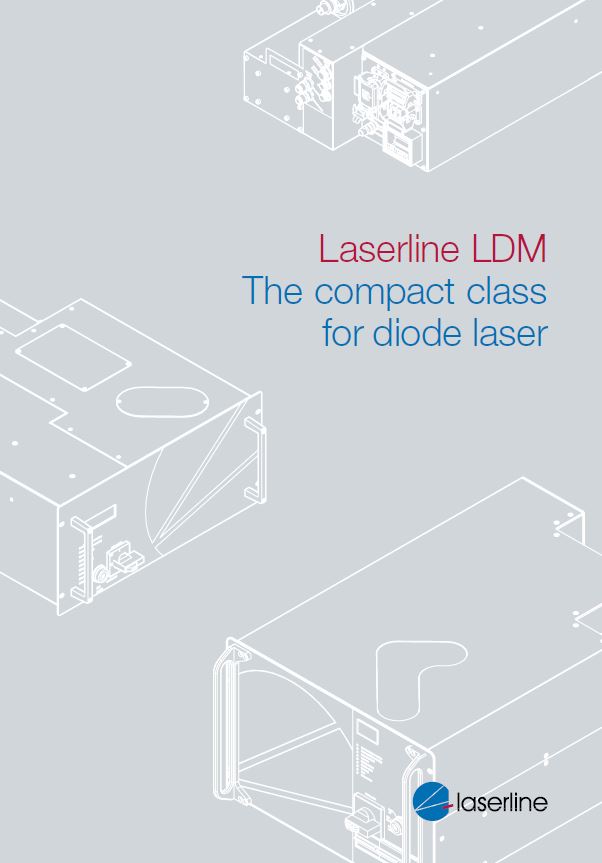

                                 LASERLINE DOC

LDF Documents

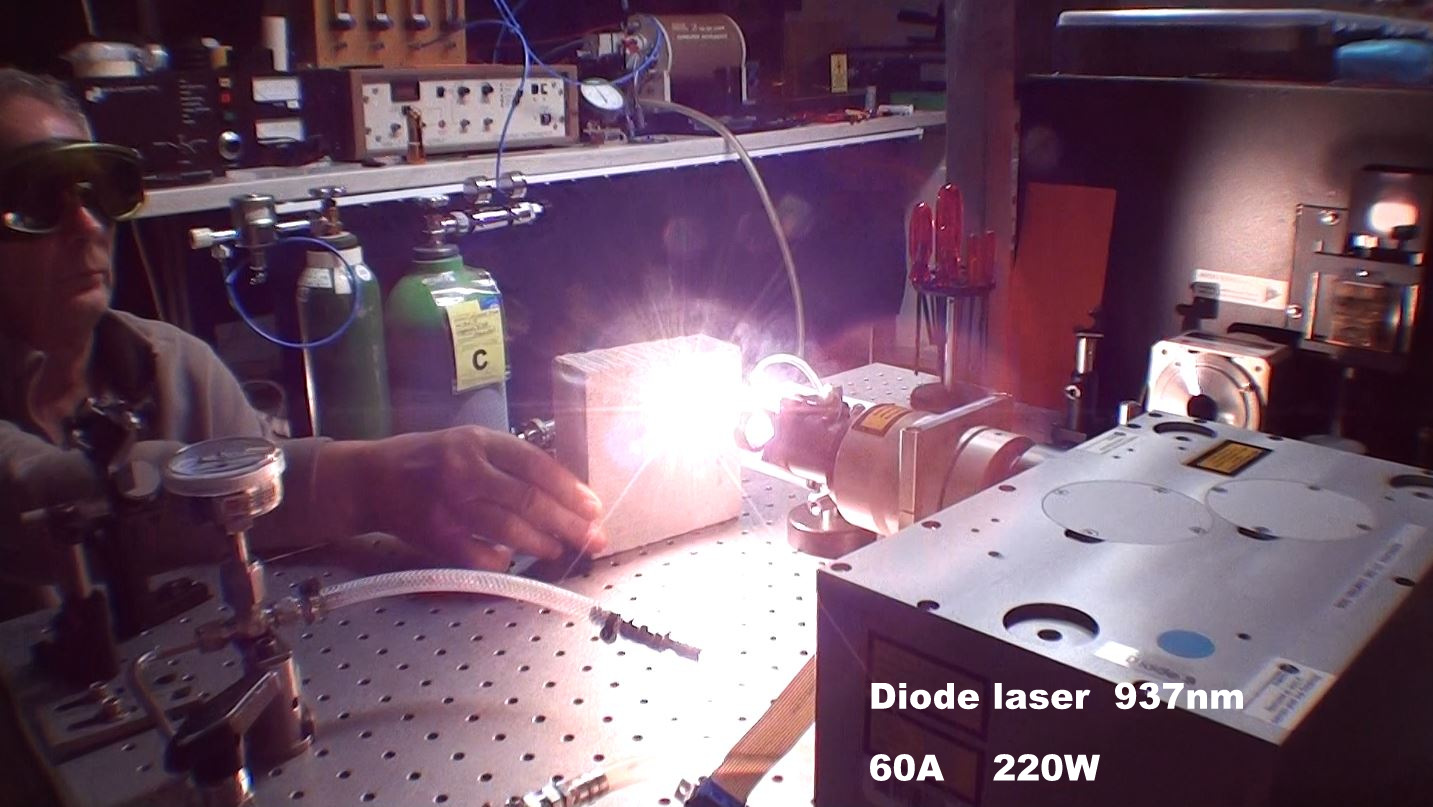

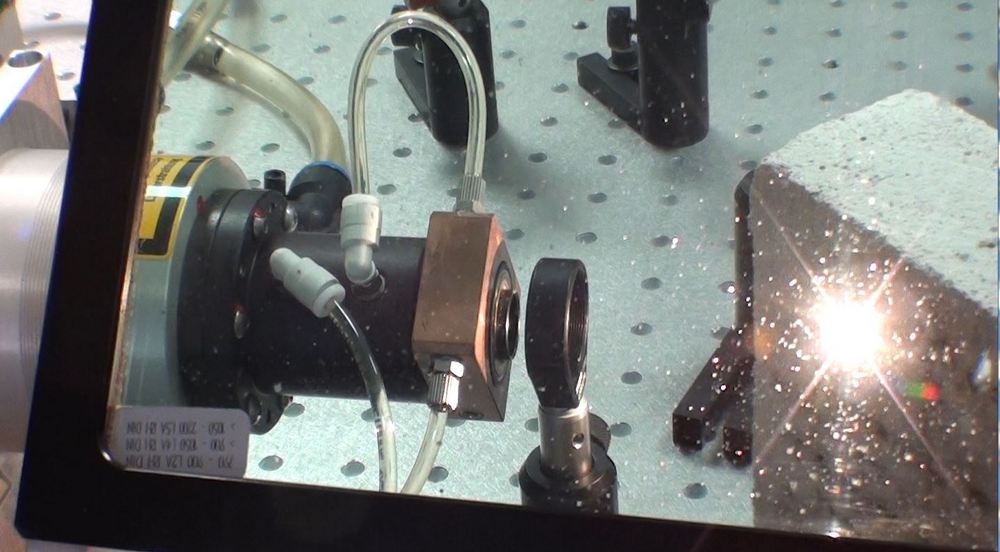

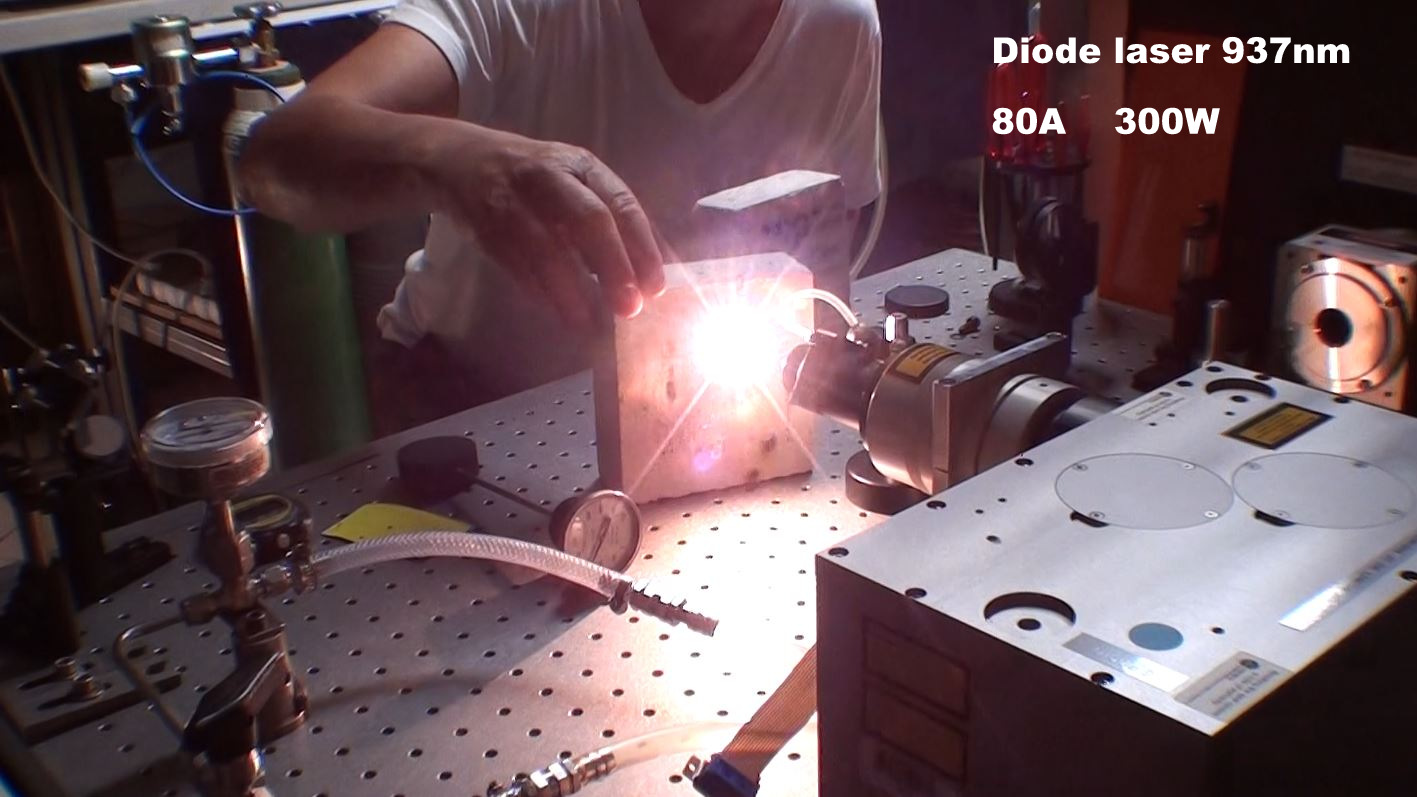

Video en HD de soudure

Vidéo en HD

Vidéo en HD





Voici une des cinq diodes installées sur le laser Petawatt ELI en République Czech. Cette diode émet 1 million de watts (330 joules) par pulse et 20 fois par seconde. Elle est composée de 1600 bars de 625W ! soit 100'000 diodes lasers de 10W

Voici une vidéo sur la diode:  https://www.youtube.com/watch?v=K4chD1MH8uE

Documentation technique  ici
