Laser Nd:YAG pulsé HAAS de 55J

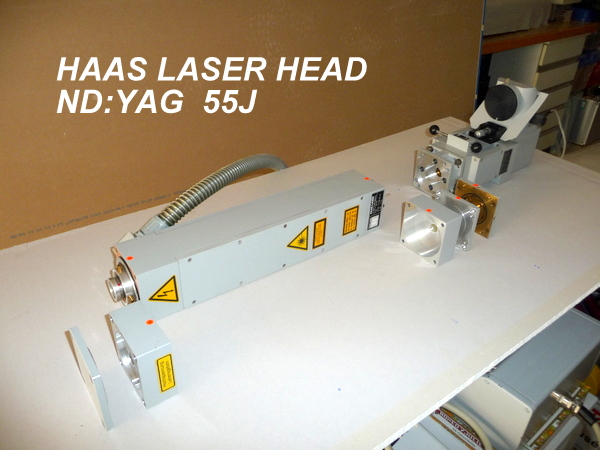

LASER HAAS  LAG 15

J’ai acheté ce laser Haas LAG 15 sur Ebay pour  400 euro!

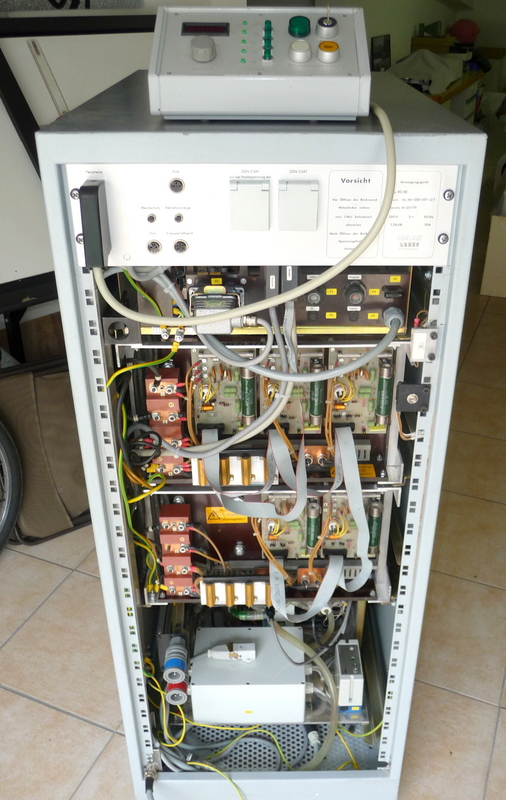

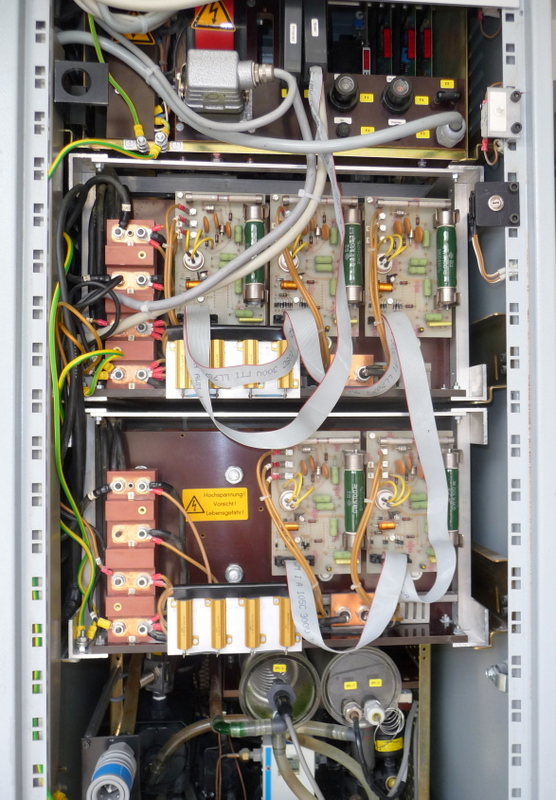

L’alimentation qui se compose d’une unité de charge piloté par thyristor.

Cette alimentation est réglable entre  800 volts et 1600 volts.

Un générateur de courant type LC permet de créer des impulsions de courant de 1.25 ms à 10 ms au moyen de capacités et de selfs en série.

L’énergie maximum est de 3840 Joules à 2 kV durant 10 ms soit un courant pointe de 576 A  et 128 A rms.

Elle se compose également d’une unité de refroidissement par circulation d’eau déionisée en circuit fermé refroidie par un système frigorifique (Fréon)

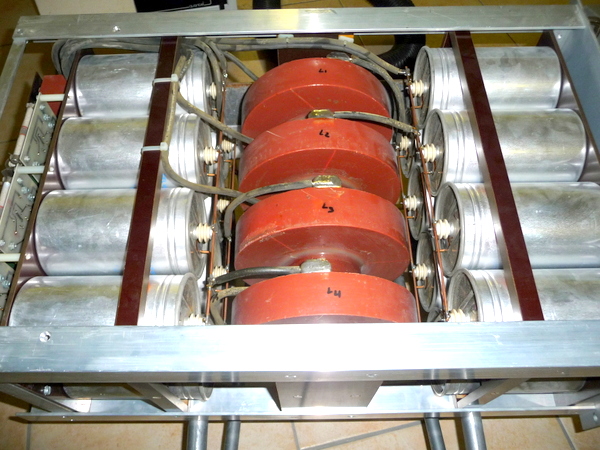

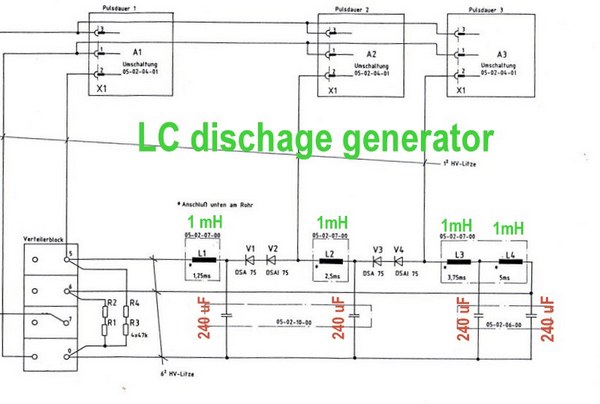

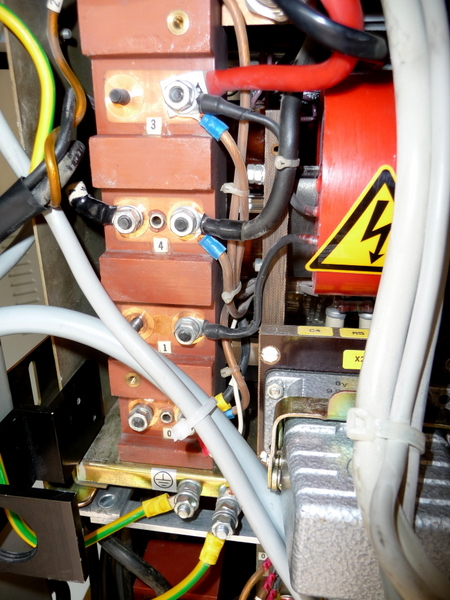

Générateur L C
composé de capacités et de selfs

Ce laser permet de faire du perçage et du soudage suivant la durée de pulse programmée.

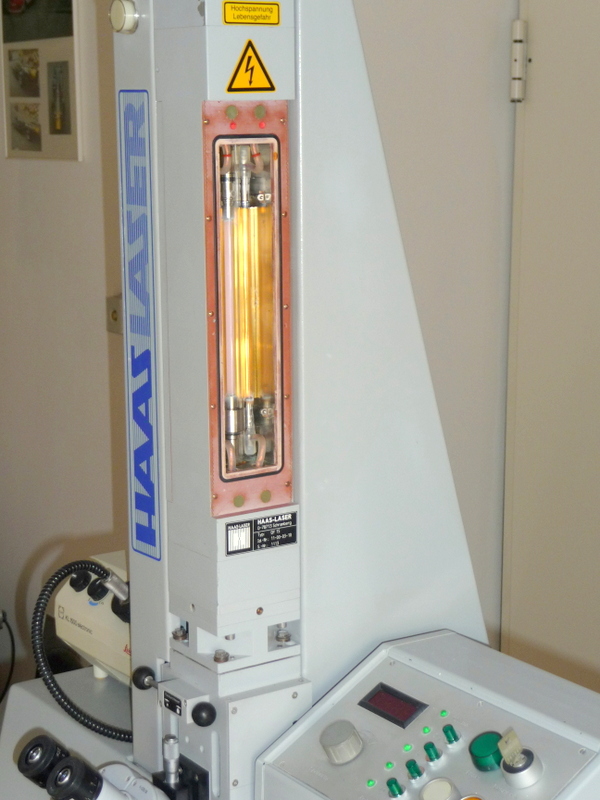

La durée de pulse dépend de la durée de l'éclair flash qui dépend de la capacité et de la self du circuit de décharge (LC).

La durée la plus courte est de 1.25 ms est obtenue par la décharge d'une capacité de 240 uF avec une self de 1 mH.

Pour obtenir un pulse de 10 ms on a une capacité de 1920 uF et une self de 8 mH !

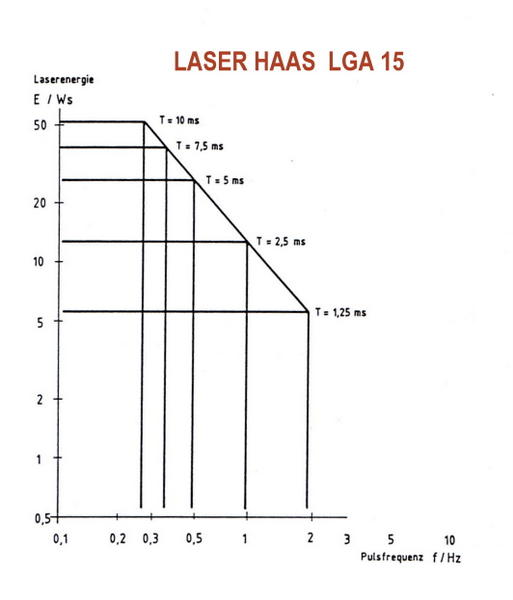

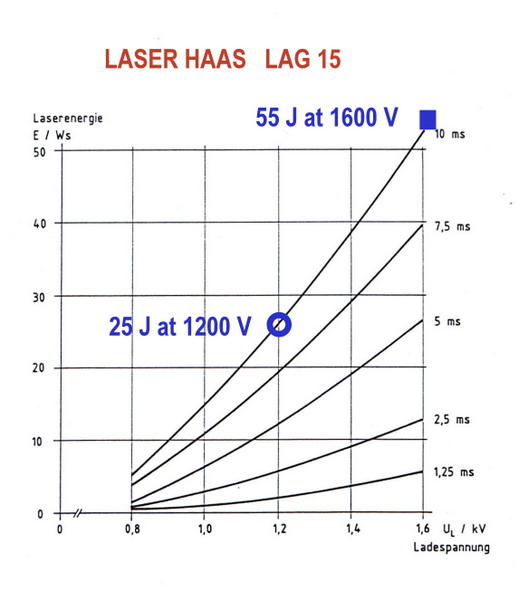

L'énergie augmente quand la durée du pulse augmente. Les longues durées de pulses servent à souder par point et les courte durée à percer.

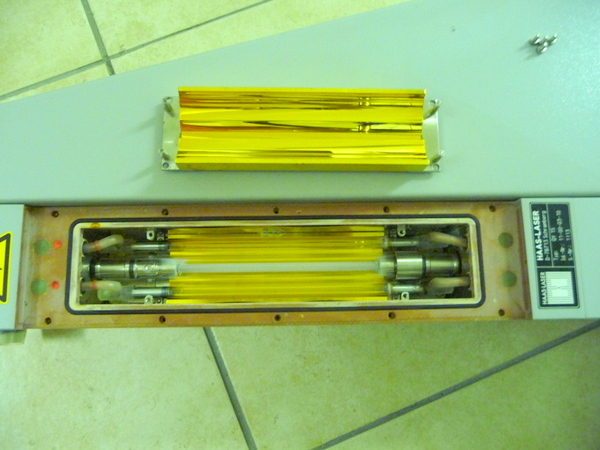

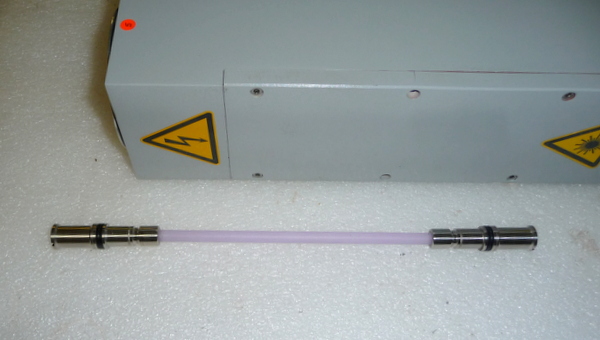

Barreau YAG dopé au néodyme 3% diam 7mm x 180mm
