Laser à rubis déclenché



LASER  A RUBIS  Q-switch

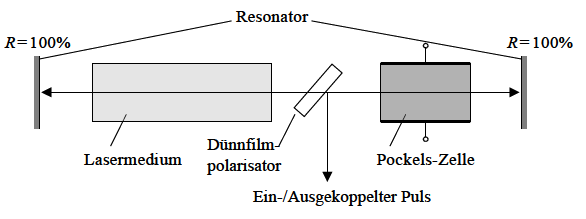

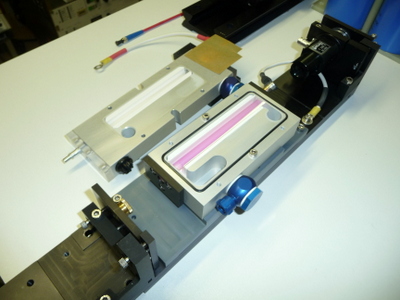

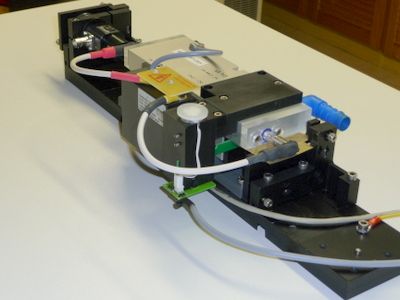

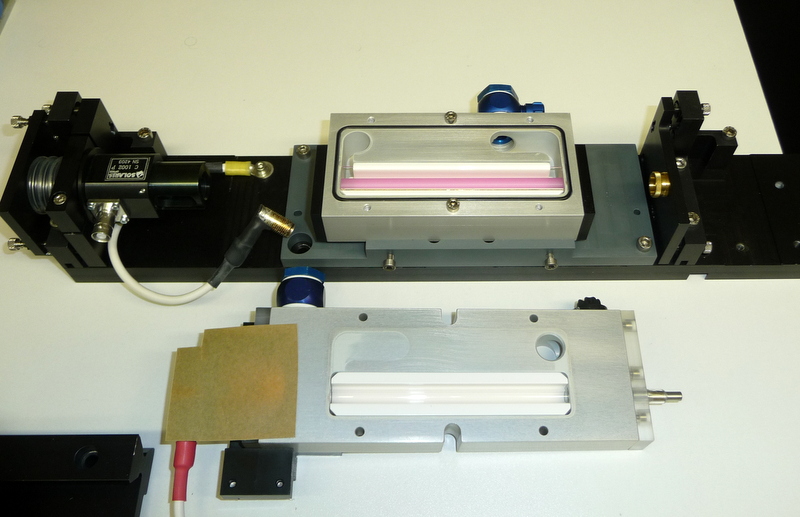

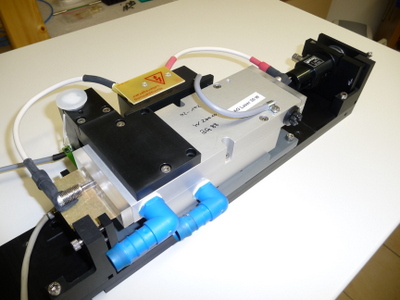

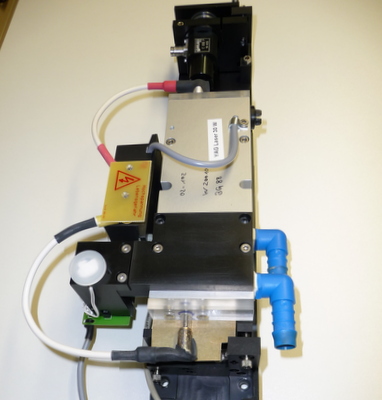

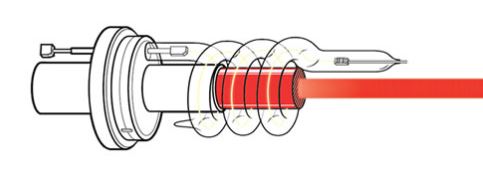

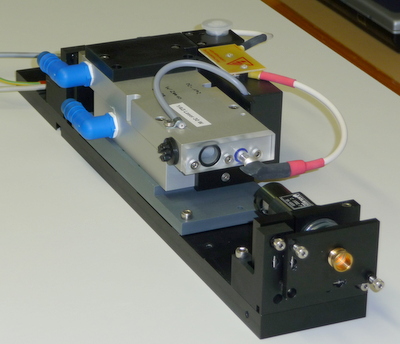

Ce laser à rubis est déclenché par une cellule de Pockel. Le principe de fonctionnement est le suivant:le résonateur est formé de 1 miroirs HR@694nm et un miroir HC de 60% de réflectivité, entre ces 2 miroirs se trouve le barreau de rubis, un polariseur et une cellule de Pockel en KDDP. Durant le pompage du rubis par le tube flash on applique une tension V 1/4 sur la cellule de pockel et lorsque l'inversion de population est maximum on coupe la tension et l'impulsion géante est formée.




Une autre variante avec 2 miroirs HR et la sortie
se fait sur la lame de polarisation



Les caractéristiques:

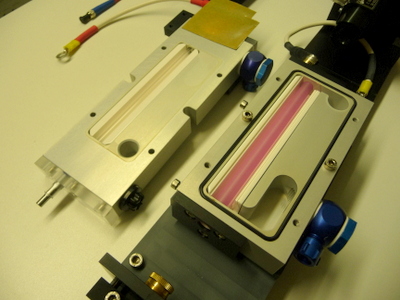

Rubis 0.05% de Cr+3
Diamètre: 8mm
Longueur: 126mm

Tube flash : QFX111 diam int 6mm x 125mm

Energie de sortie relaxé 15J
Energie de sortie déclenché 3J
Durée de pulse relaxé 3ms
Durée de pulse déclenché 6ns
Puissance relaxé : 5kW
Puissance relaxé: 500 MW

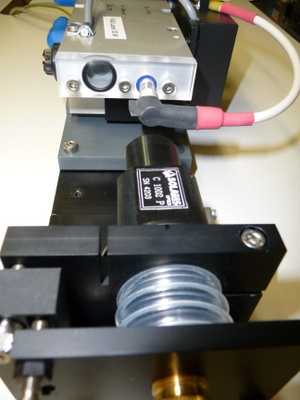

Cellule de Pockel : SOLARIS C1002P  KDDP
Tension lambda/4 = 3.4 kV
