Lambdaphysik TEA CO2 laser

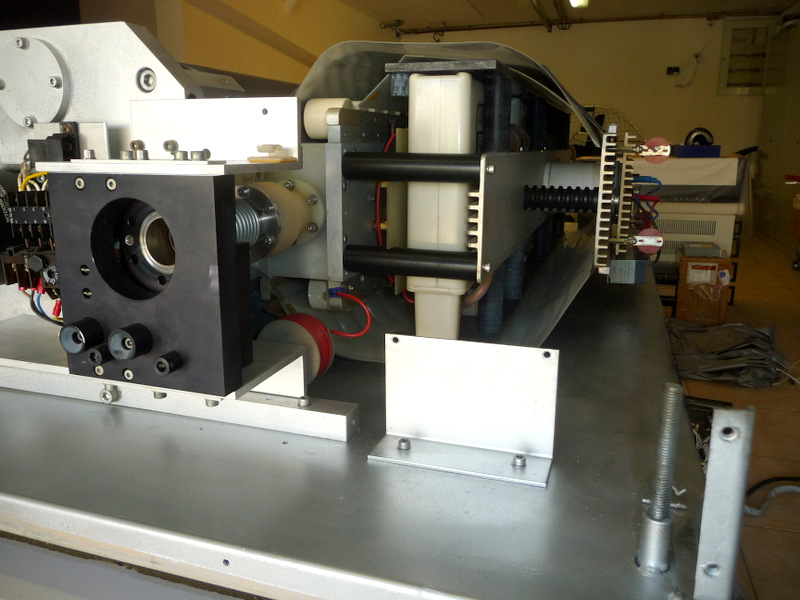

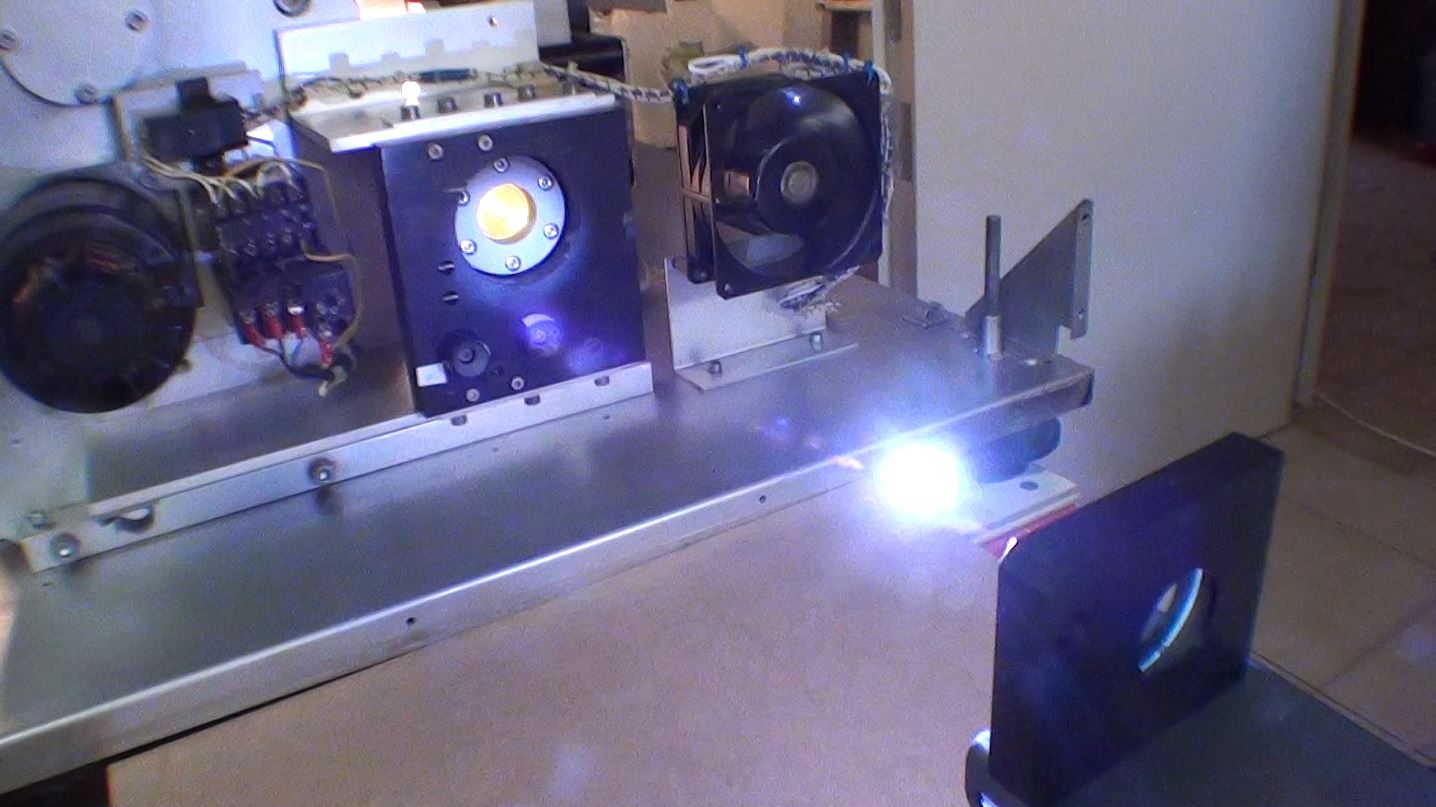

Optimisation et finalisation du laser TEA CO2 avant le remontage dans son boitier.

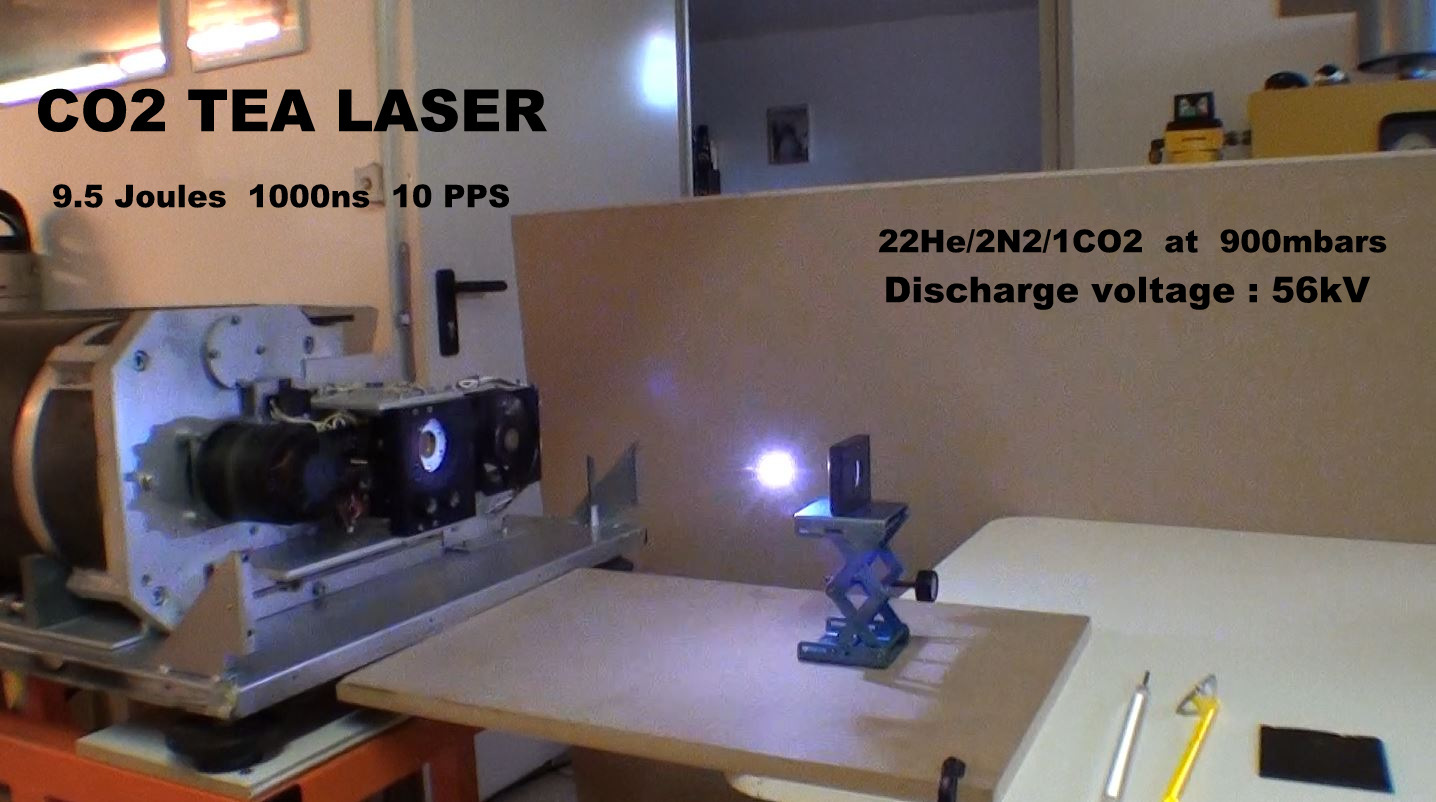

Le mélange optimum est de 22 parties Helium 2 parties N2 et 1 partie CO2 .

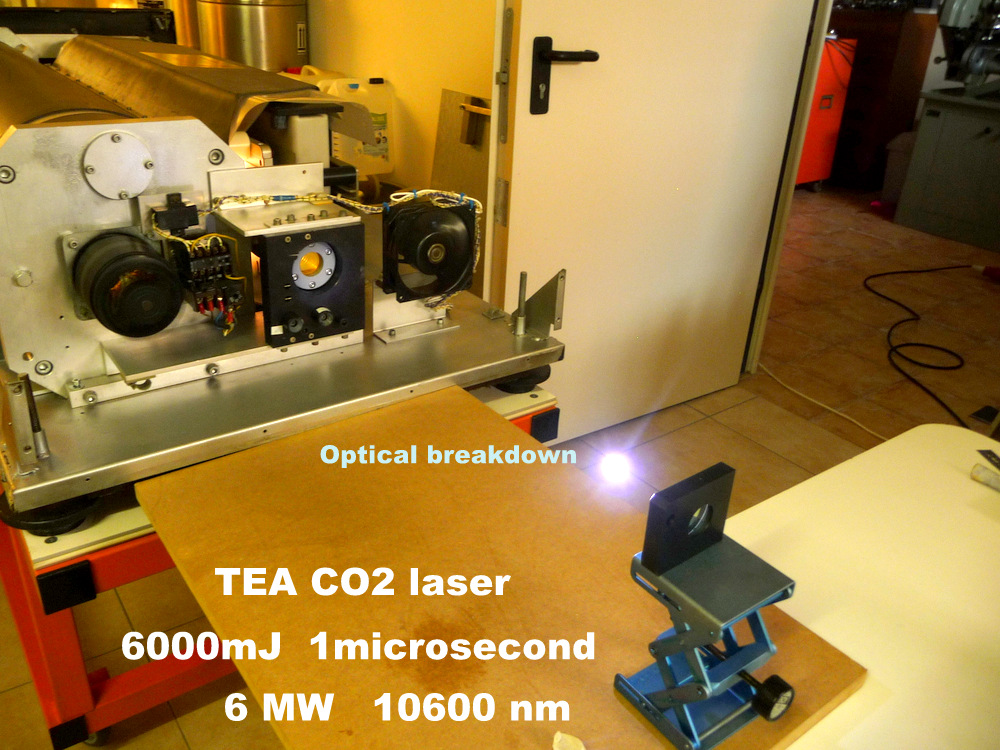

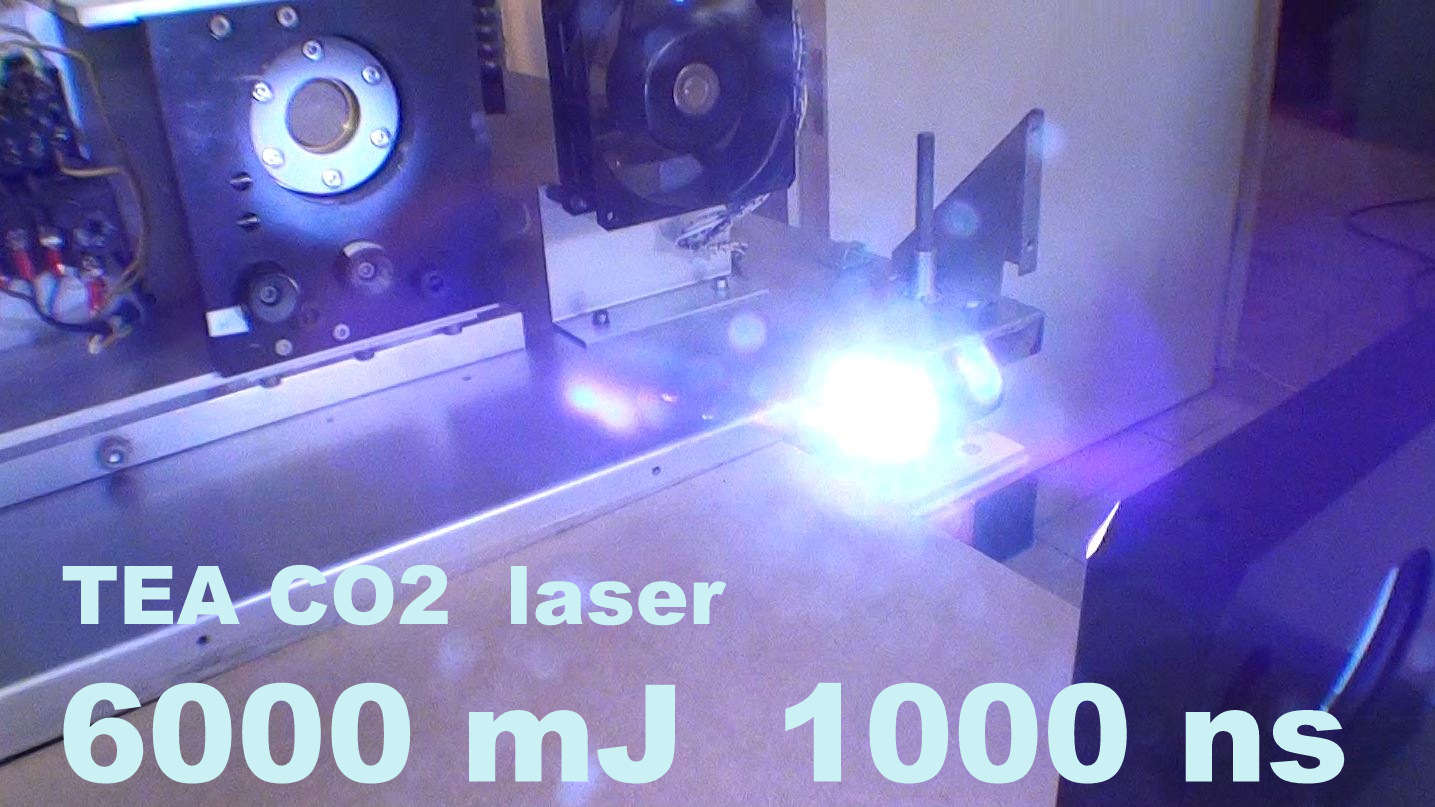

La pression optimum est de 900 à 920 mbar et une tension de décharge de 56kV permettant de sortir 9.5 joules par pulses jusqu'a une fréquence de répétition de 20 pulses par seconde.



 Video en HD

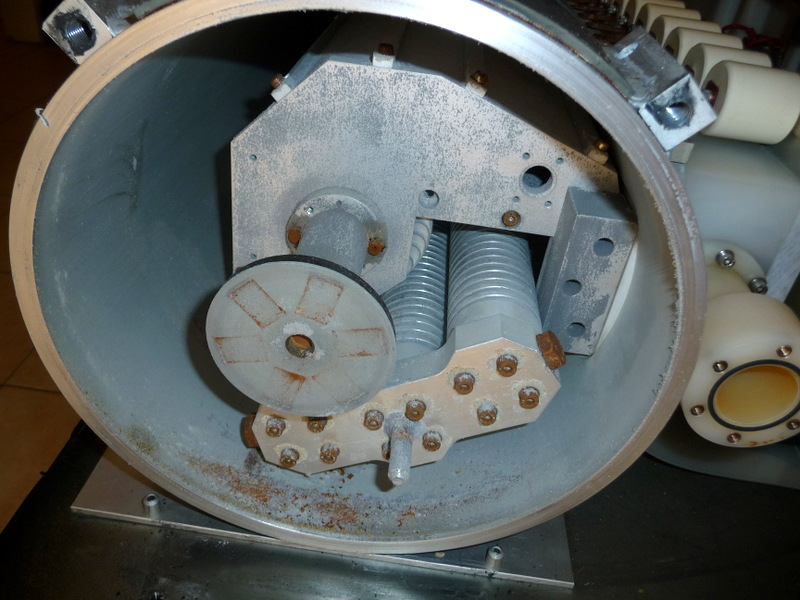

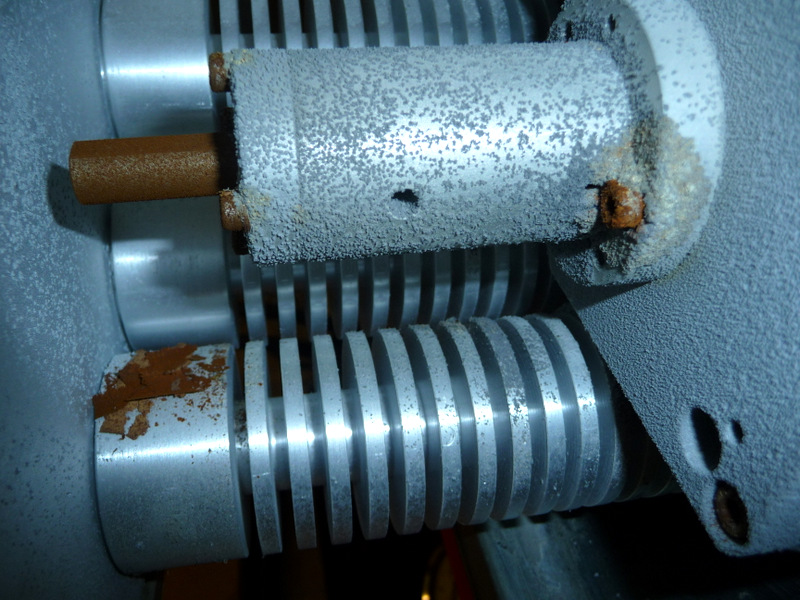

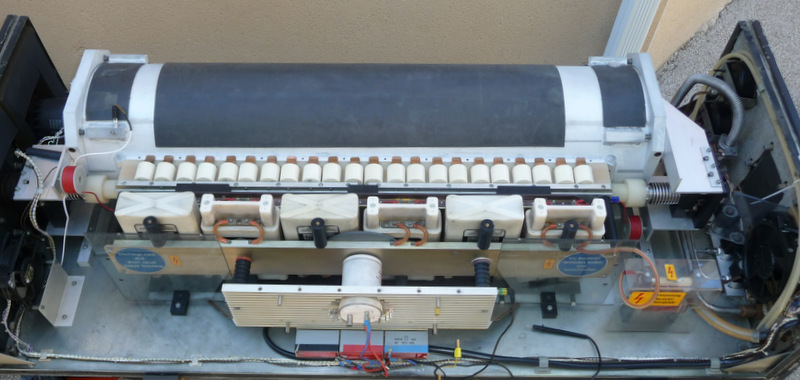

Ce laser à excimer KrF Lambdaphysik EMG201 est complètement corrodé je vais le remettre en état et le transformer en un laser CO2 TEA de 6J capable de donner 20 pulses par seconde!

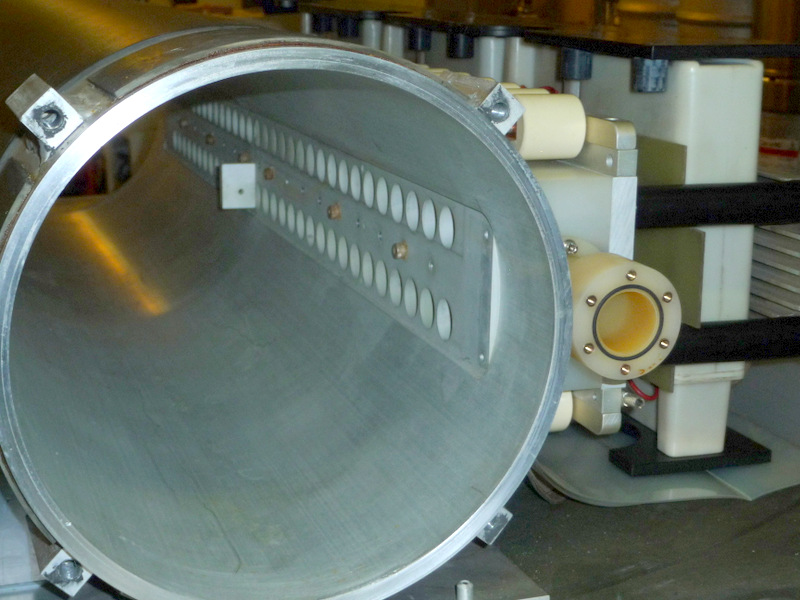

Après un nettoyage la laser ressort comme neuf !

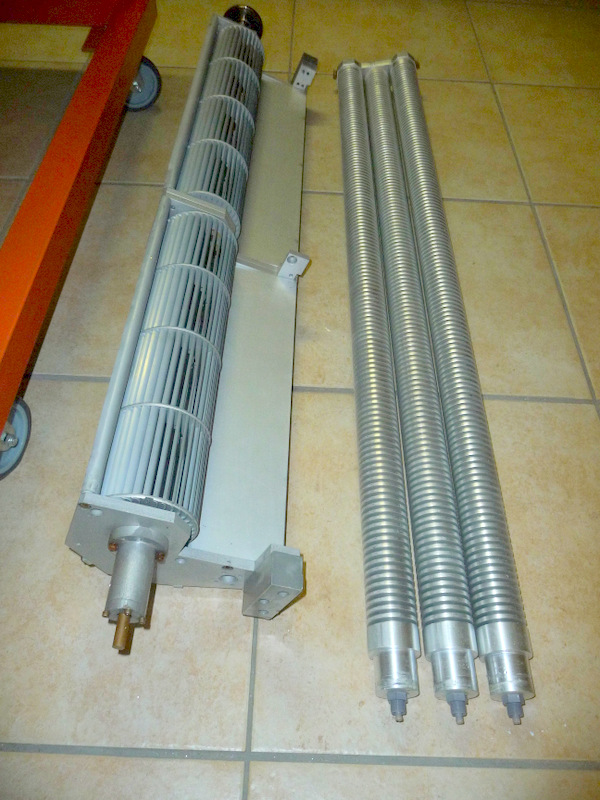

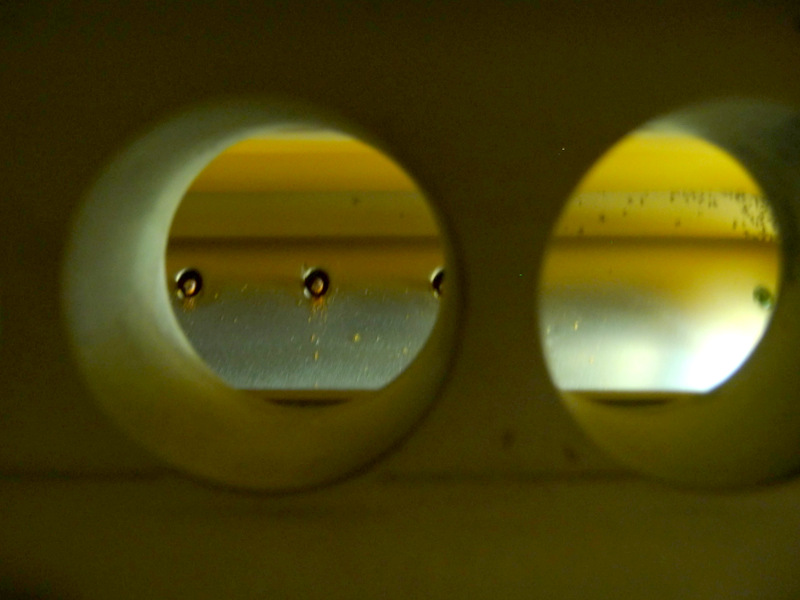

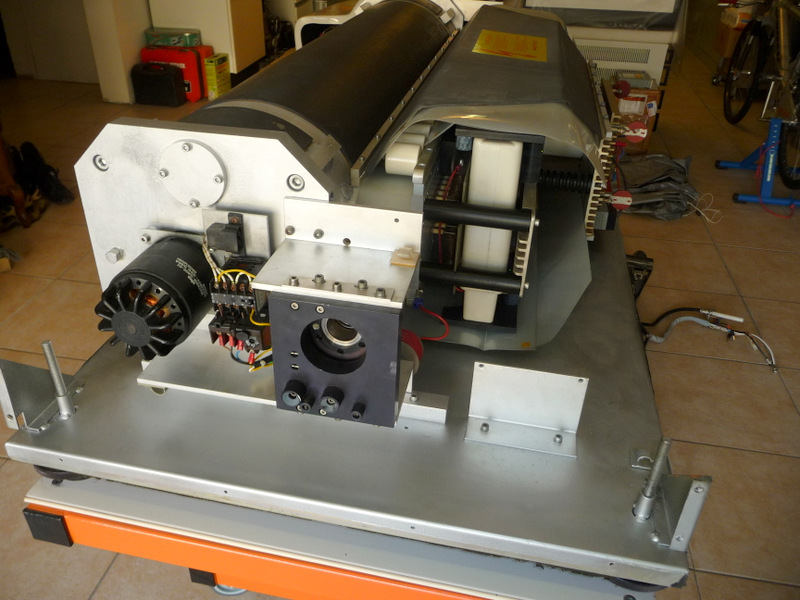

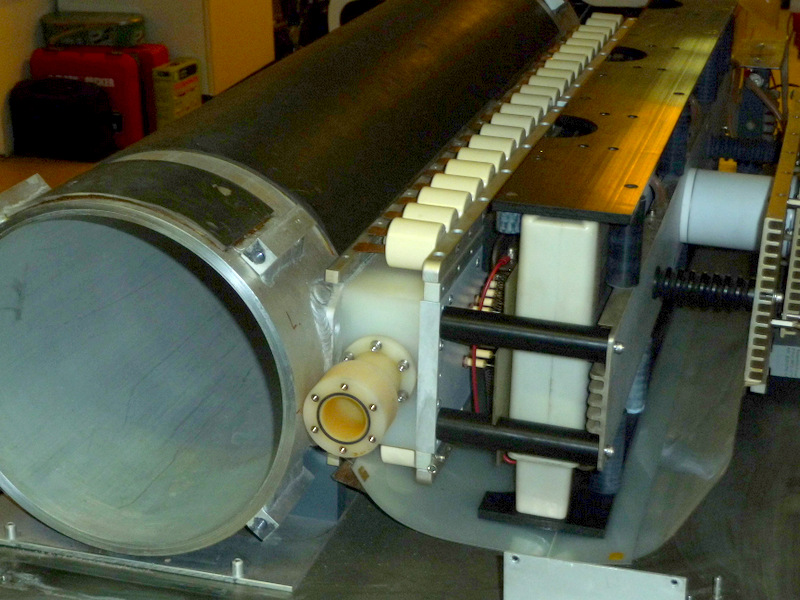

Ventilateur avec couplage magnétique et 3 tubes échangeur de chaleur.






Video en HDI

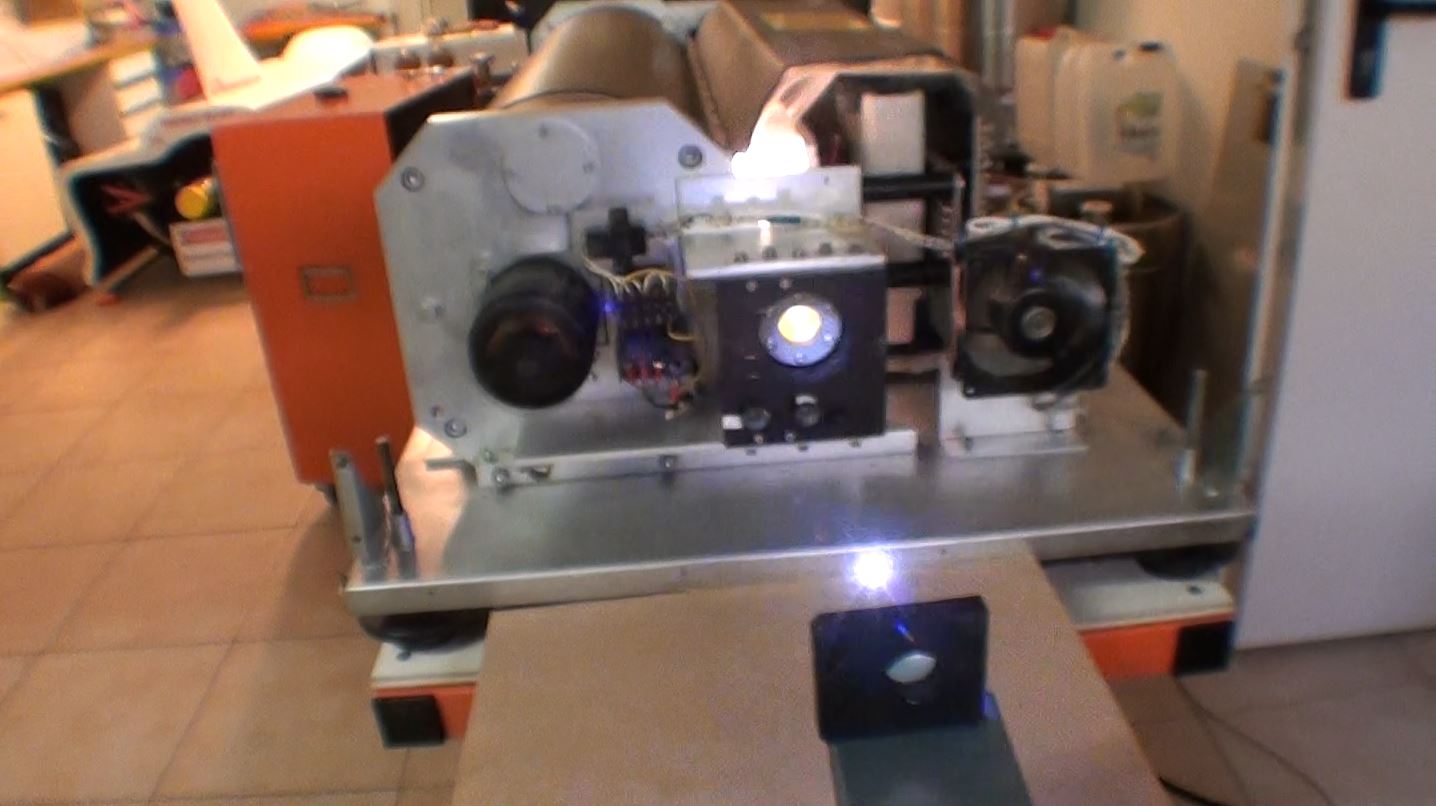

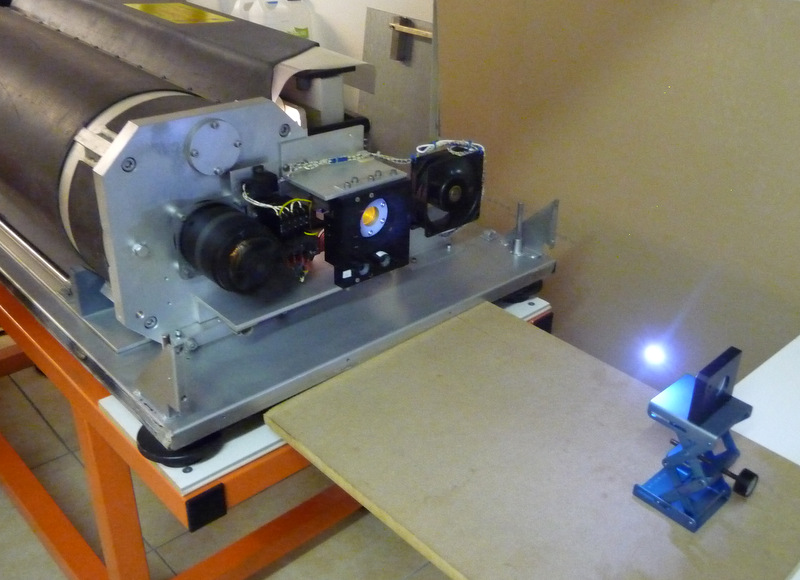

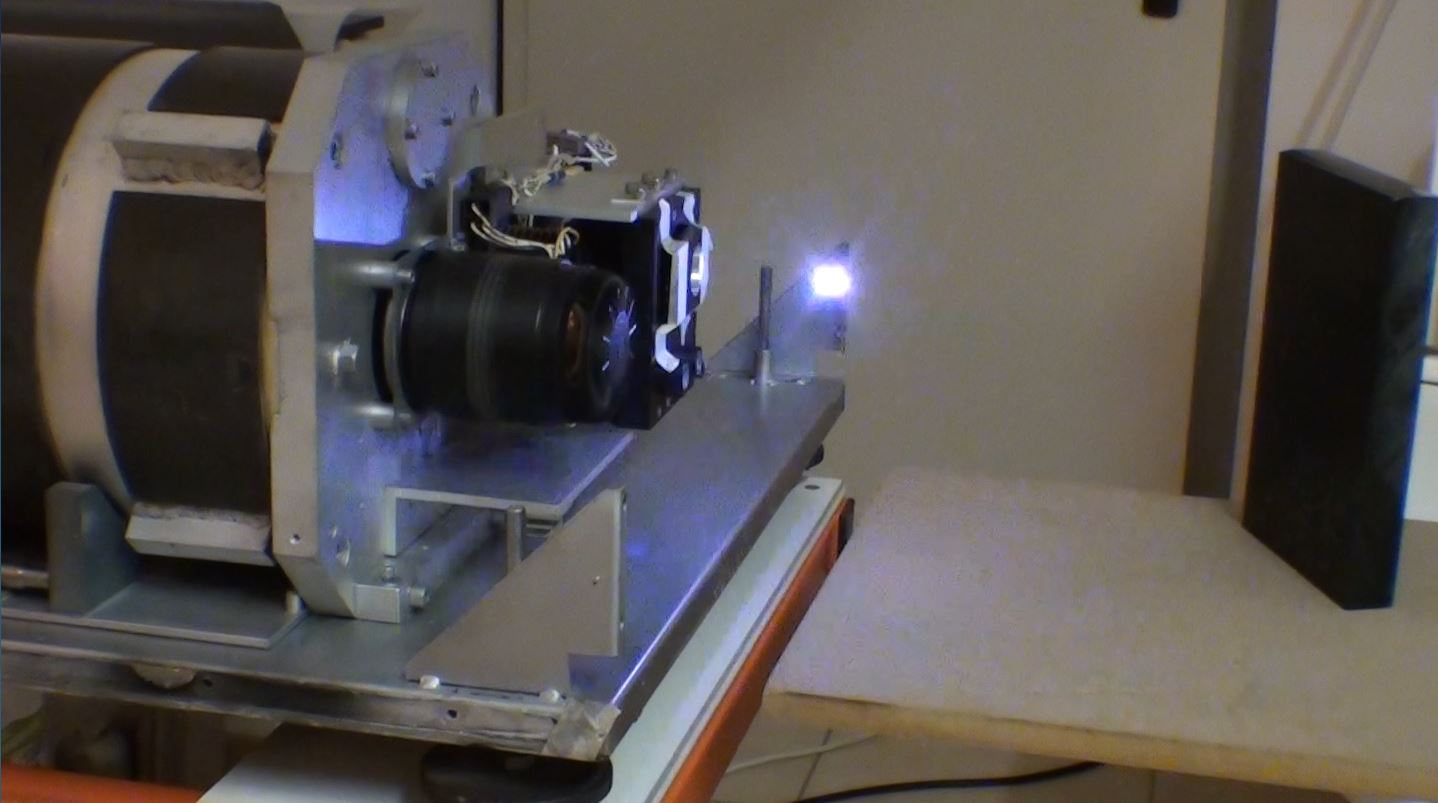

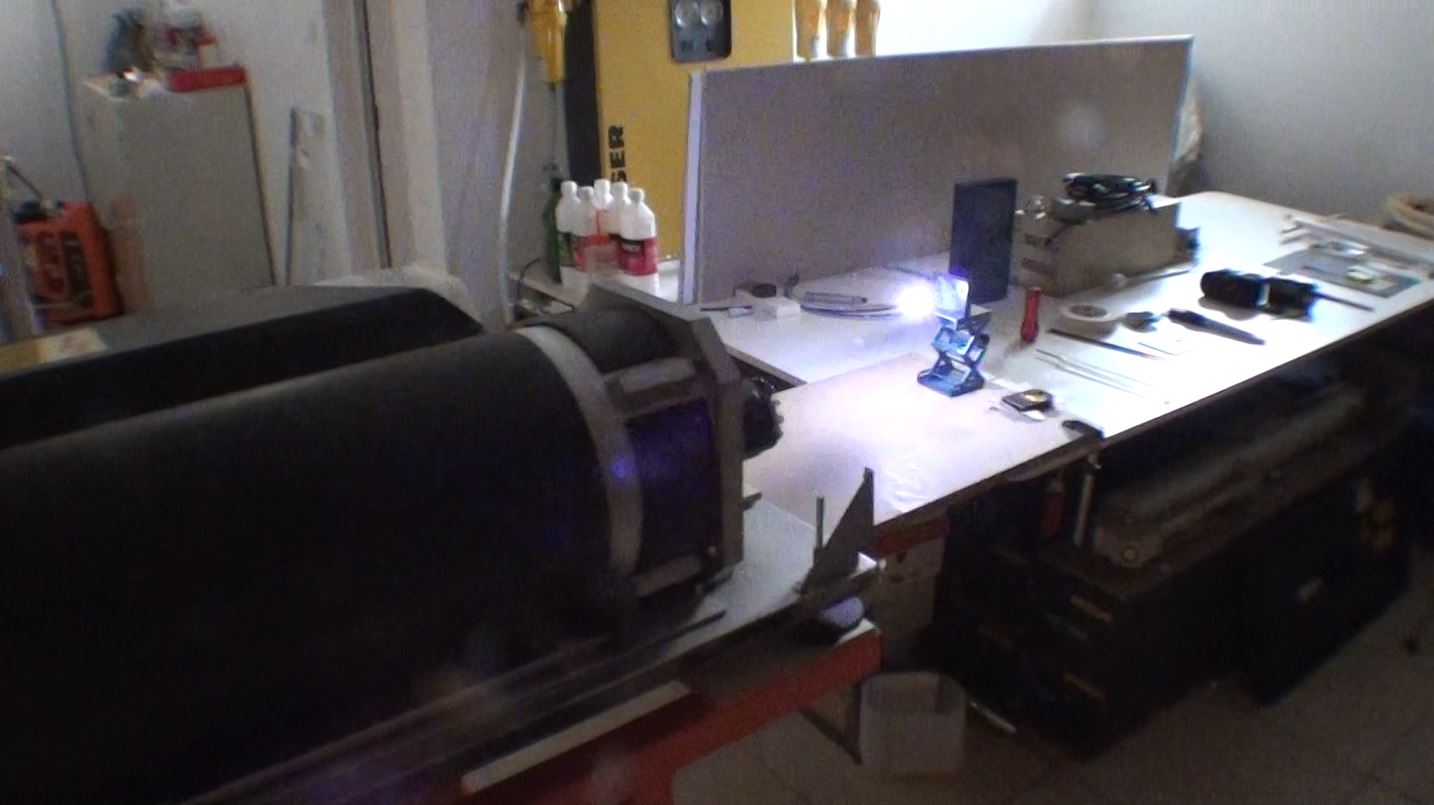

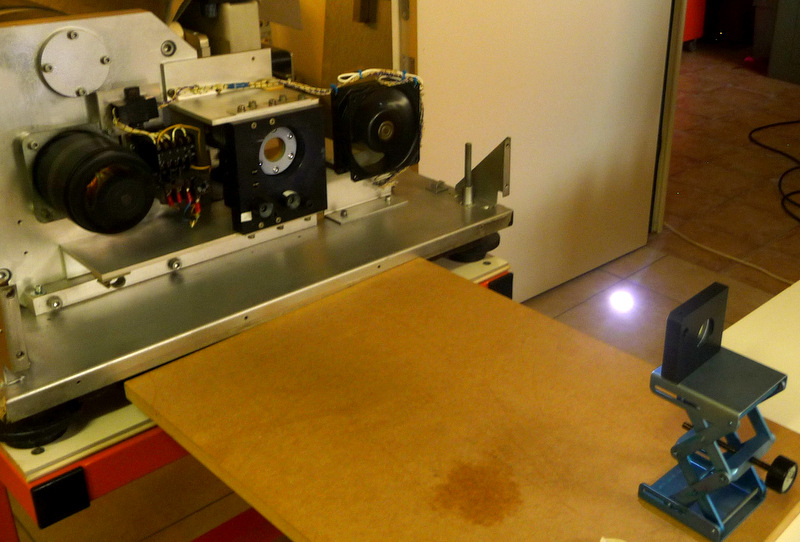

1er tests et ajustement des miroirs du résonateur.

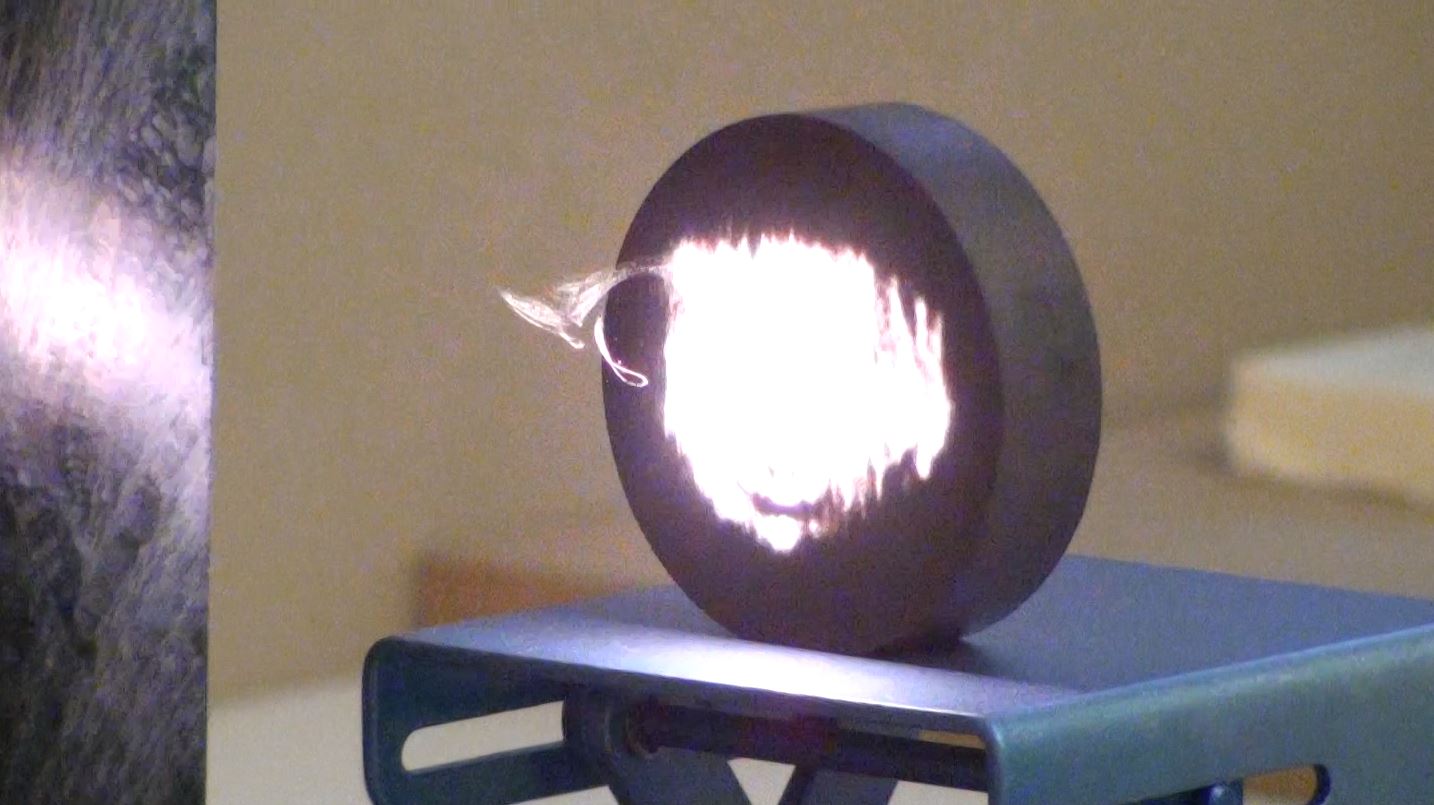

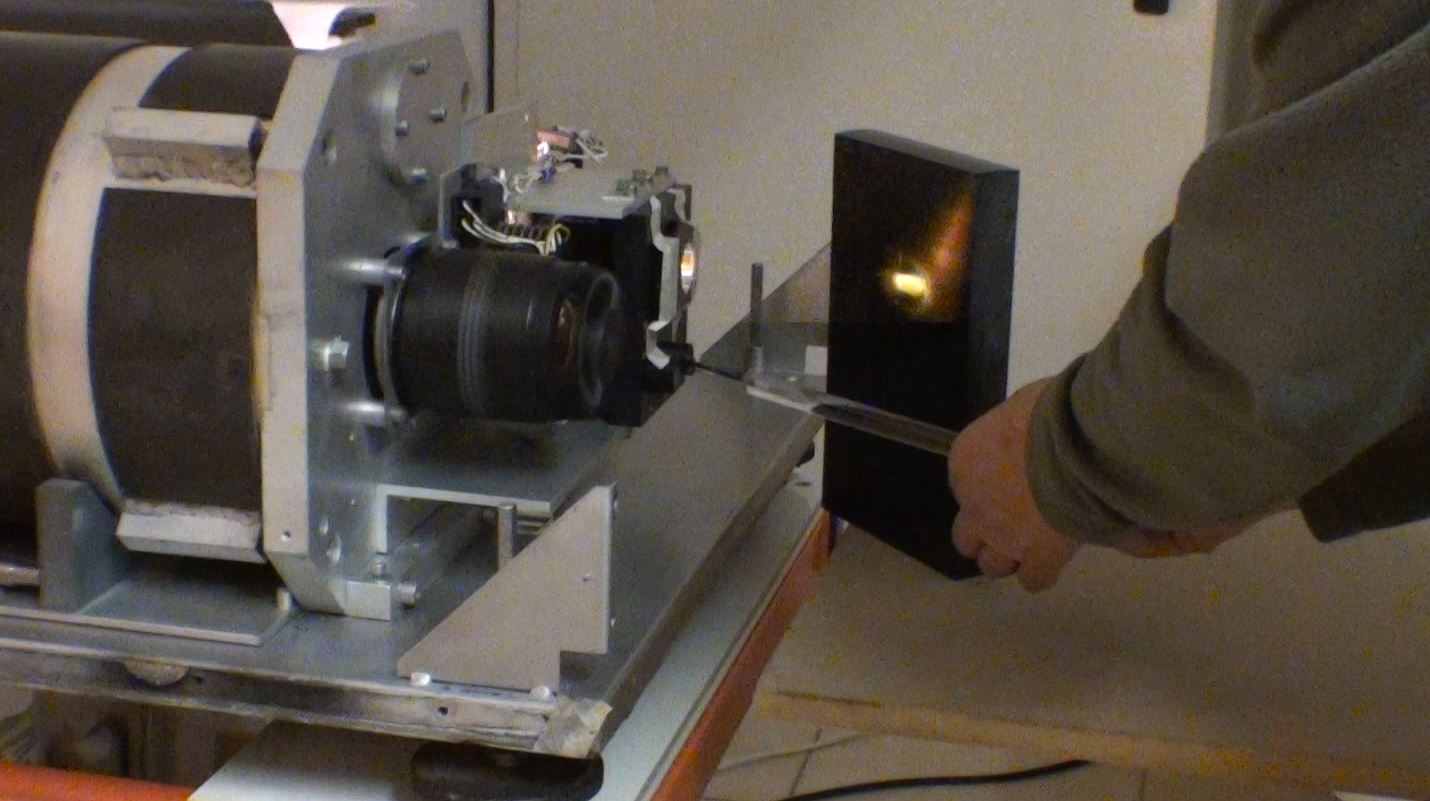

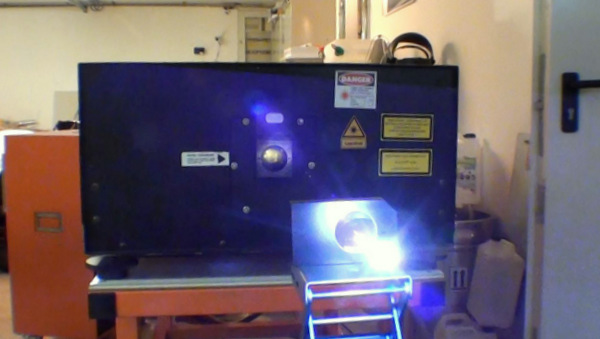

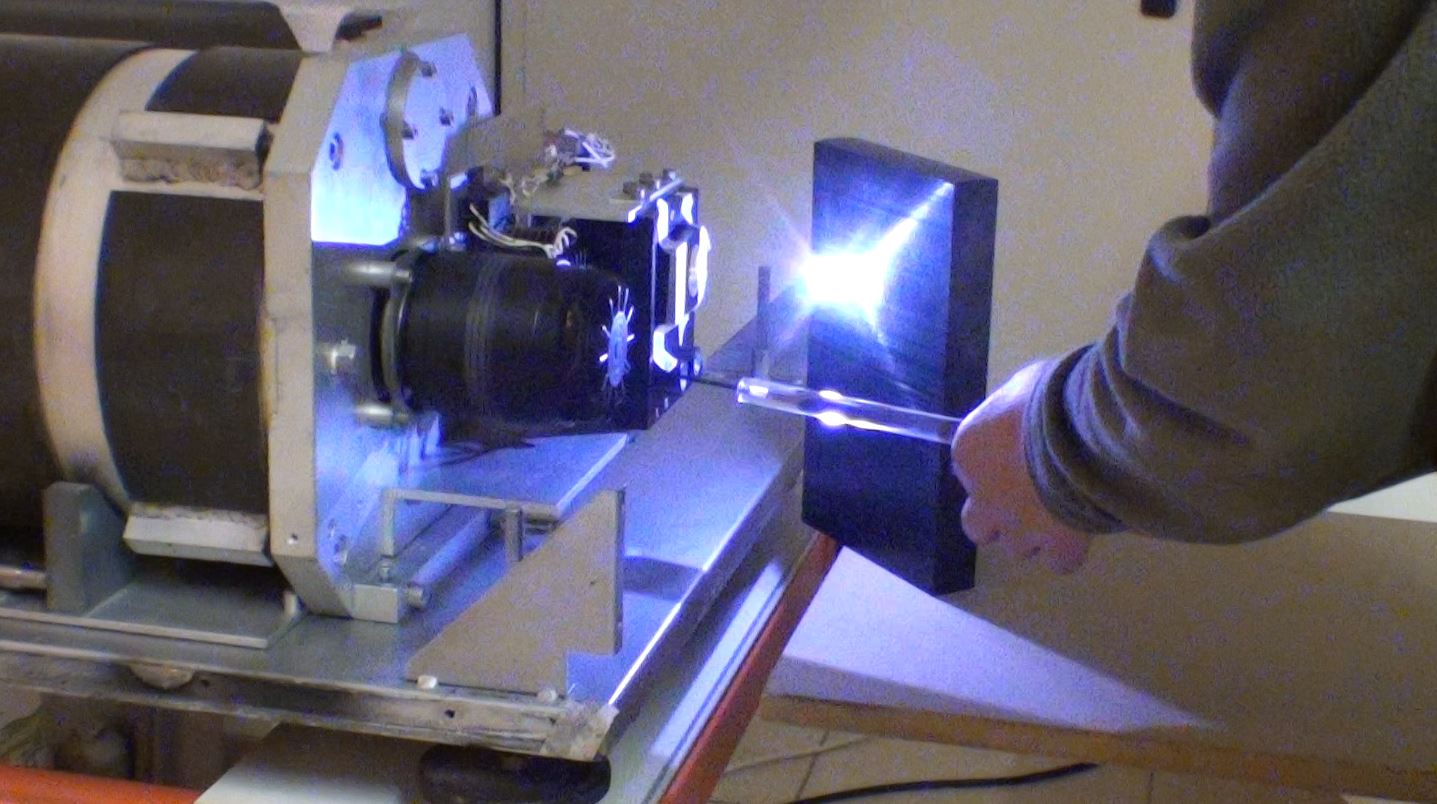

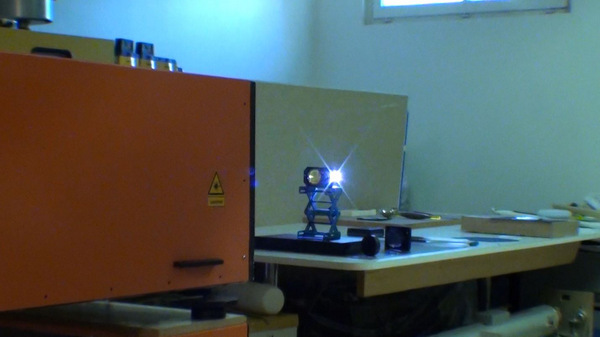

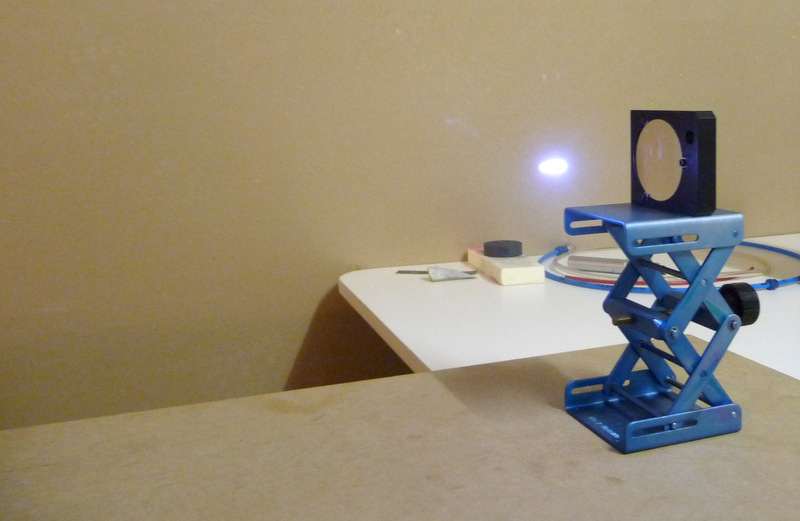

Impact sur bloc de carbone pendant le réglage des miroirs!

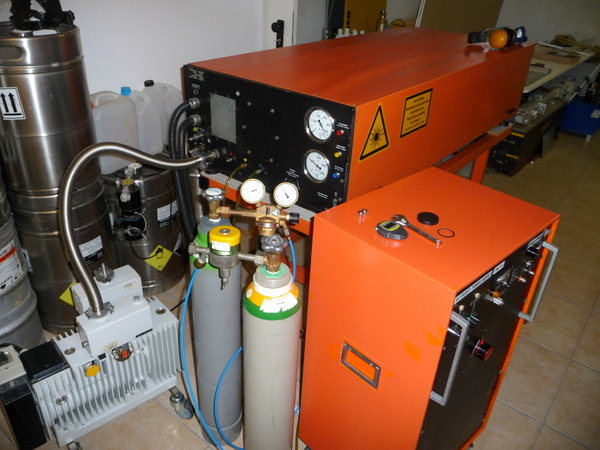

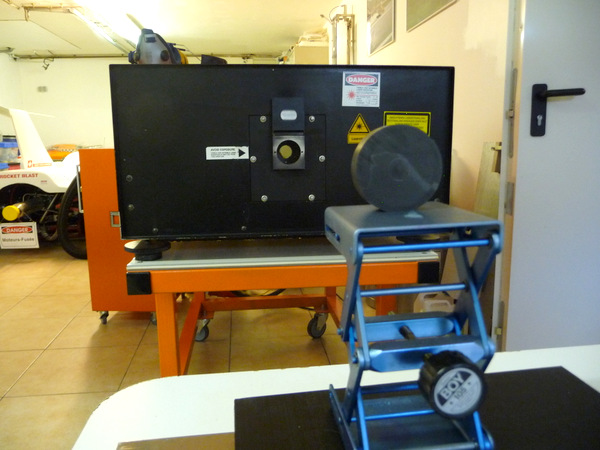

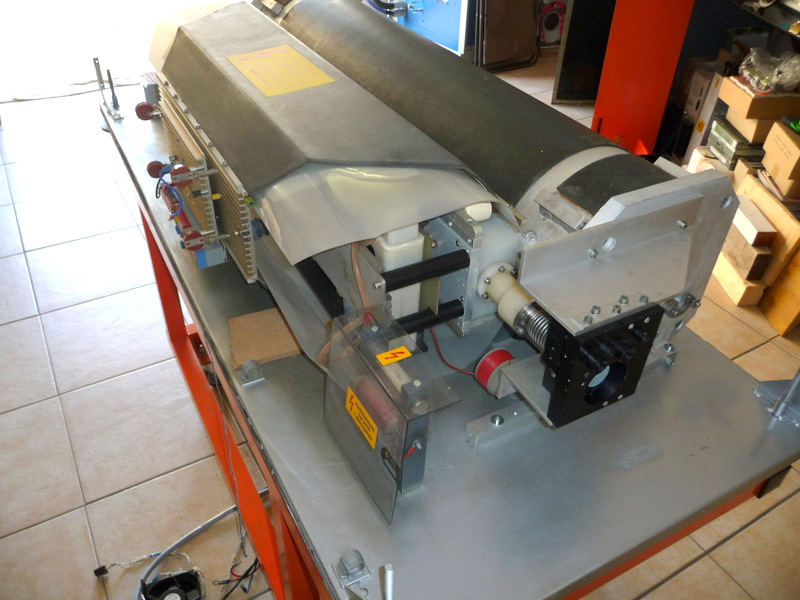

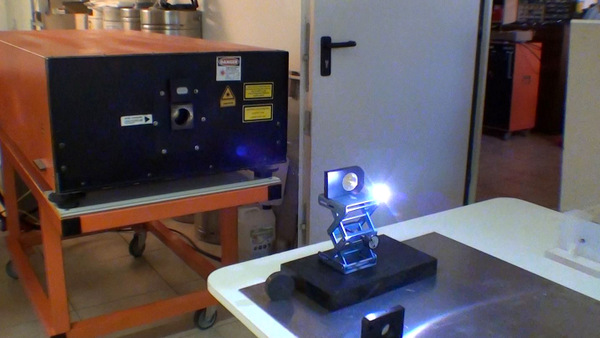

Après réparation et modification de laser je lui ai remis les toles de blindage électromagnétique.



Video en HD
