DYE MOPA LN107

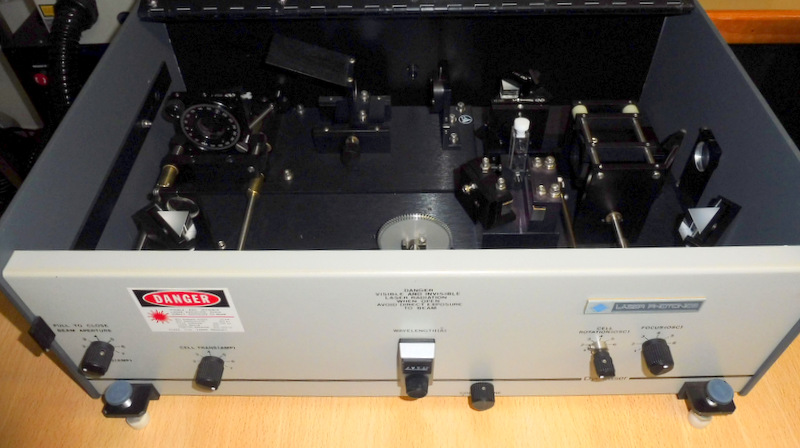

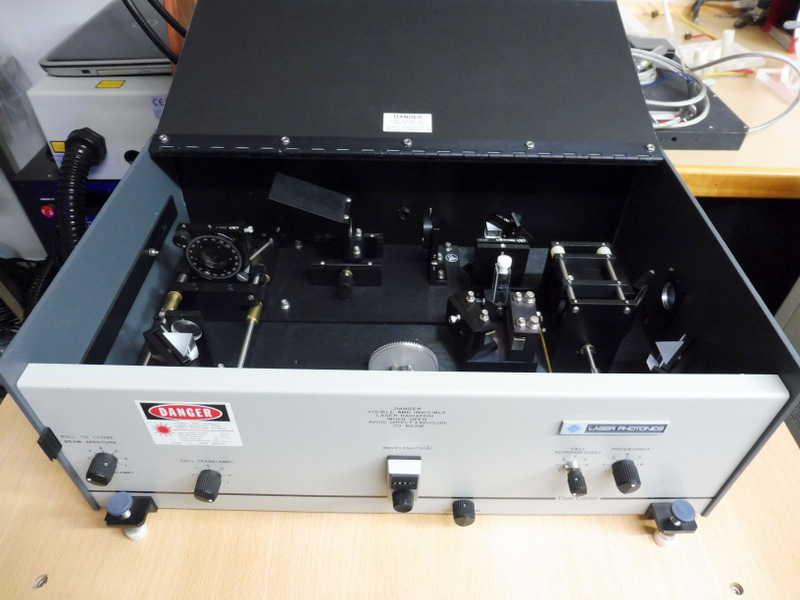

Ce laser produit par LASER PHOTONICS est  la version du laser à colorant LN107 qui fut produit par PRA Inc. Canada.
LASER PHOTONICS à rajouté un amplificateur pour augmenter l'énergie de sortie. MOPA = Master Oscillator Power Amplifier.

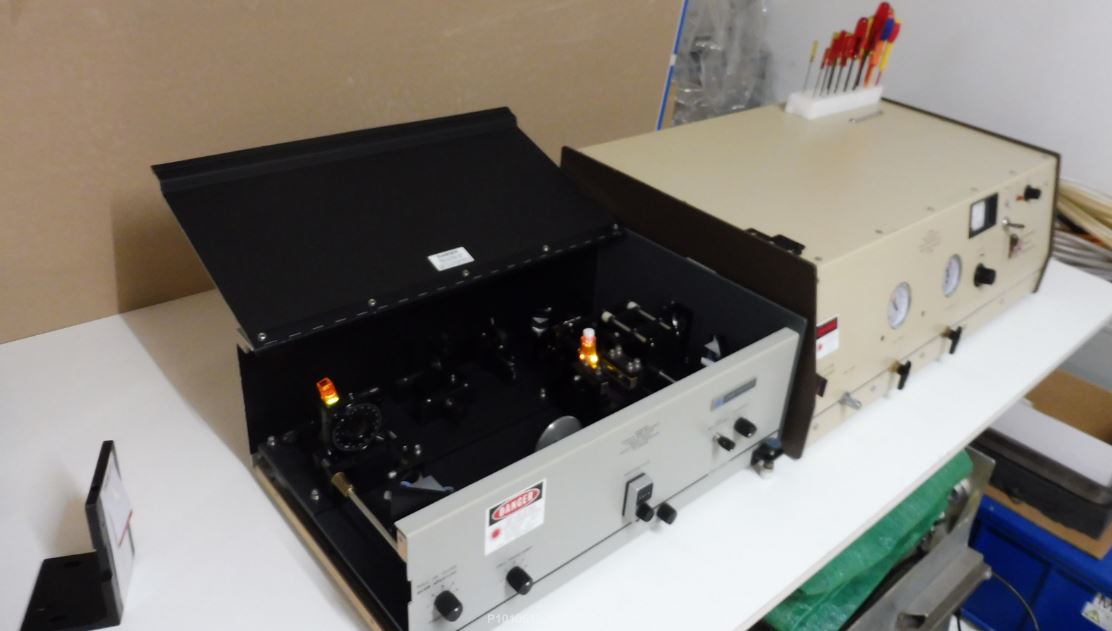

Le laser pompe est le laser PRA  LN1000 de 2 Mégawatts et 500 ps de durée de pulse.

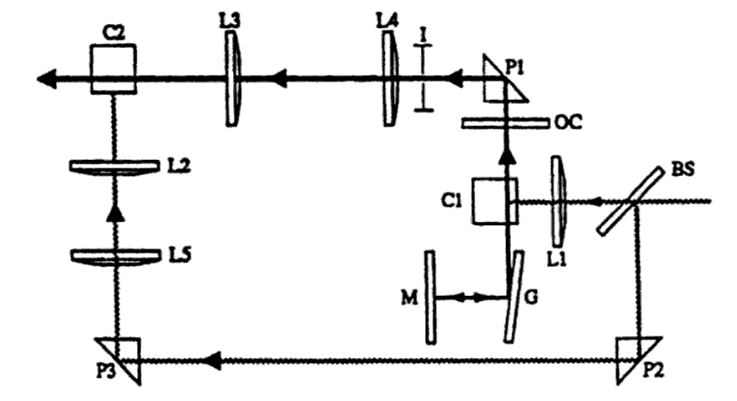

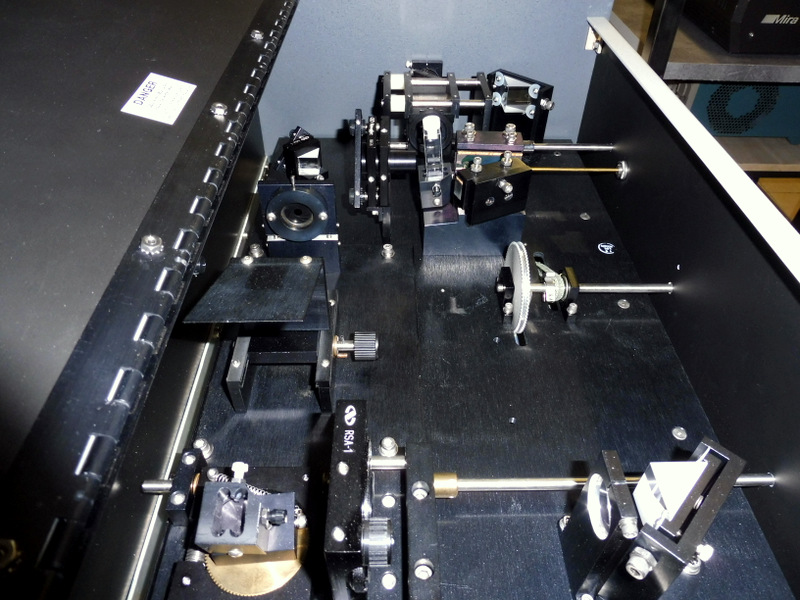

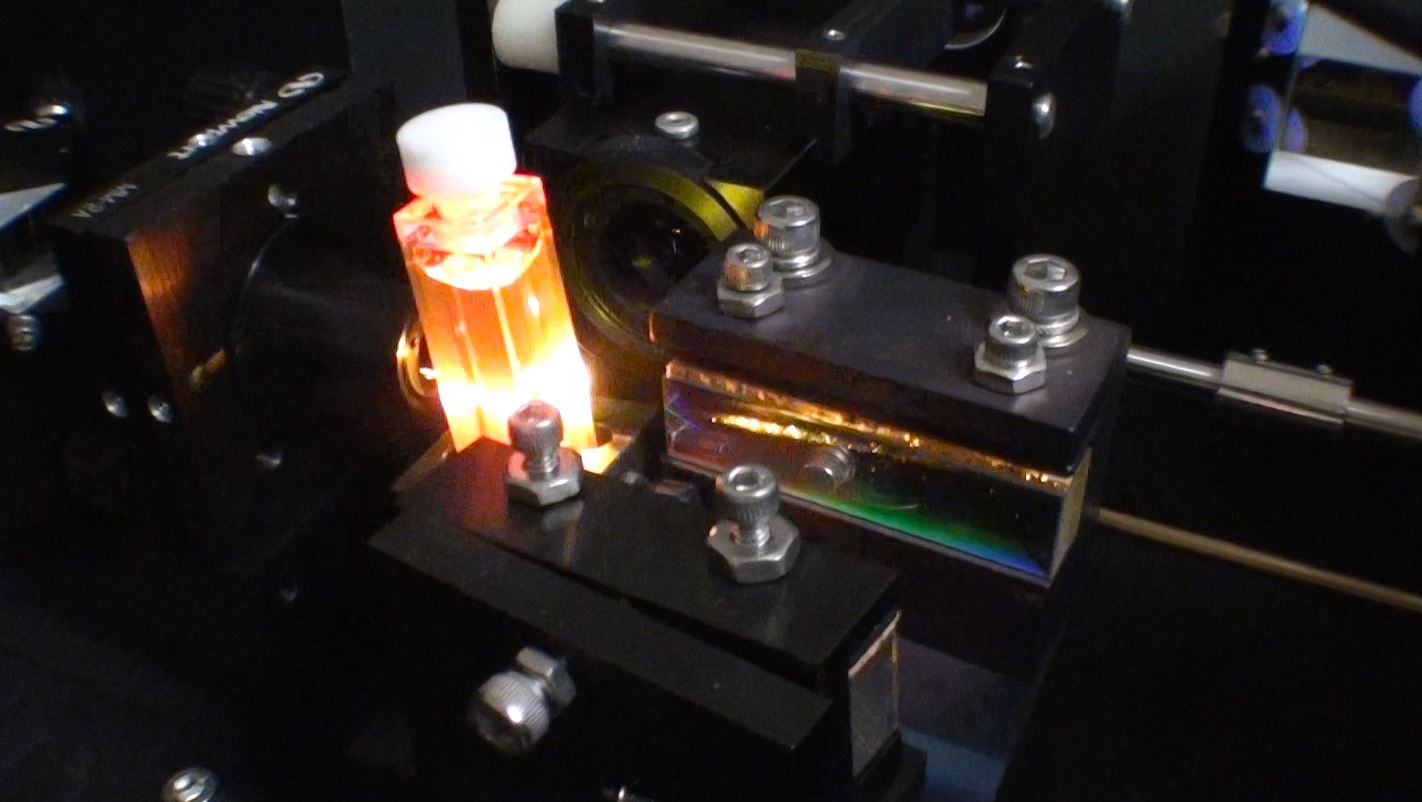

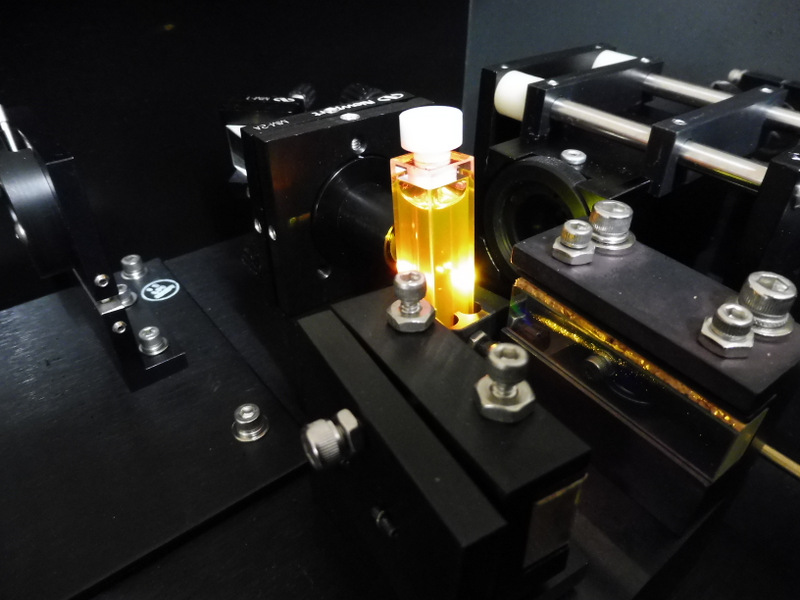

Ce laser LN107 se compose d'une cuvette de colorant travaillant comme oscillateur avec un réseau de diffraction et d'un miroir qui peut pivoter sur son axe de manière à changer la fréquence d'émission sur la largeur de la bande de fluorescence du colorant contenu dans la cuvette.

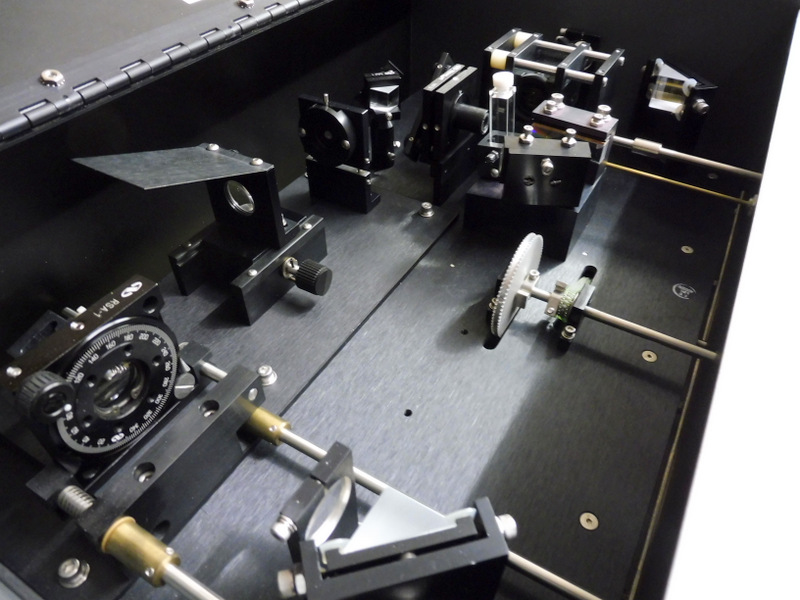

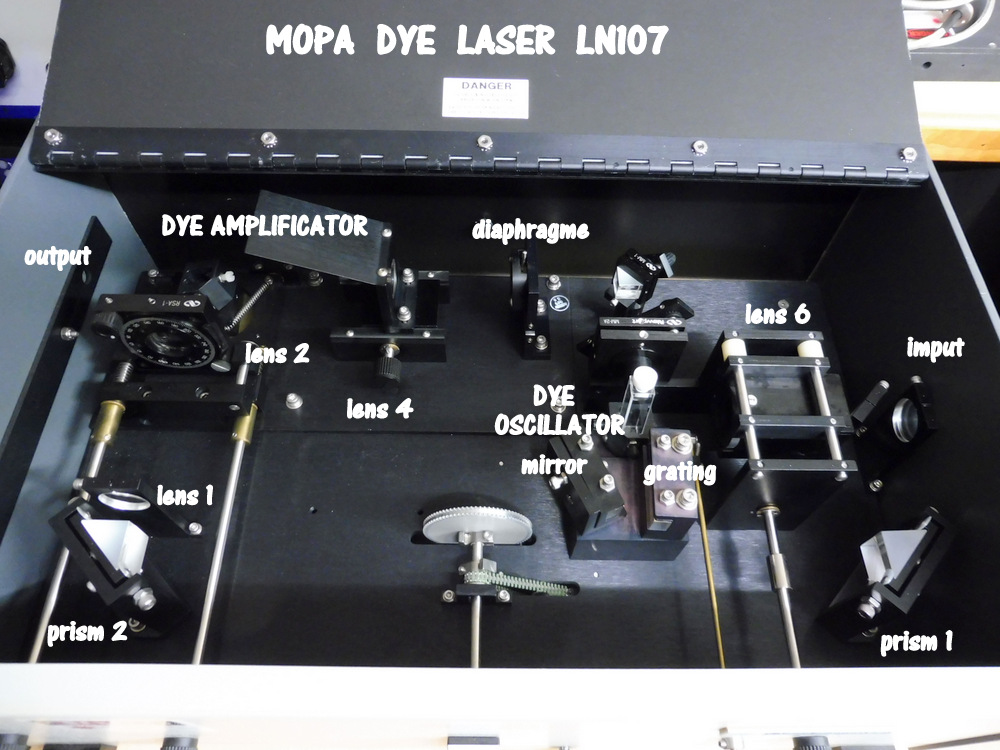

Le faisceau pompe arrive à droite et est divisé en un faisceau contenant 40% de l'énergie pompe qui est focalisé au moyen d'une lentille plan-cylindrique sur la cuvette "oscillateur" et les autres 60% sont dirigé sur la cuvette "amplificateur" par 2 prismes et une lentille plan-convex et une lentille cylindrique bi-convex. Cette lentille cylindrique bi-convex est montée sur un support orientable permettant d'optimiser au mieux le pompage de l'amplificateur.

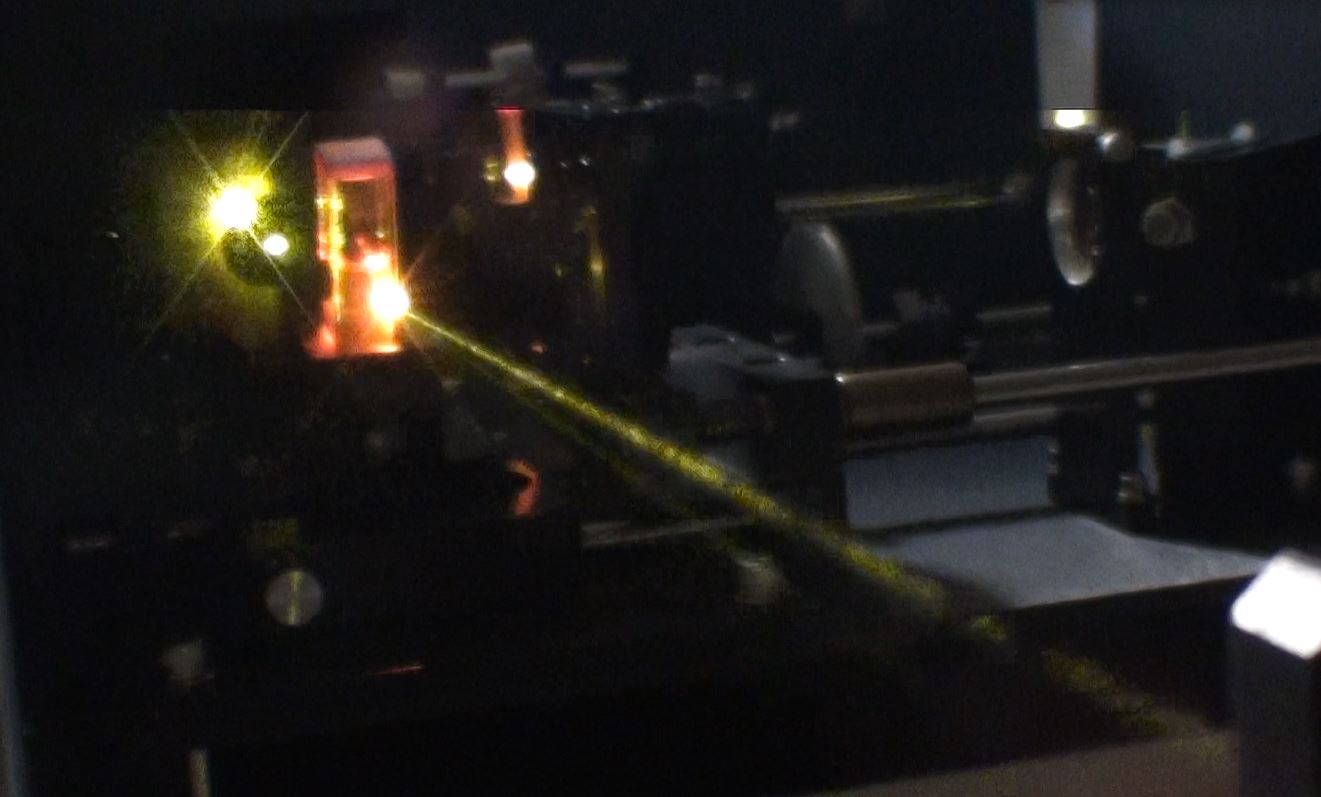

Les cuvettes en quartz SUPRASIL son inclinée d'une dizaine de degrés pour éviter que le laser se mette à osciller de façon incontrolée.
