082 Fluoresceine dye laser oscillator



Laser oscillateur à colorant de fluoresceine pompé par laser à azote EMG201

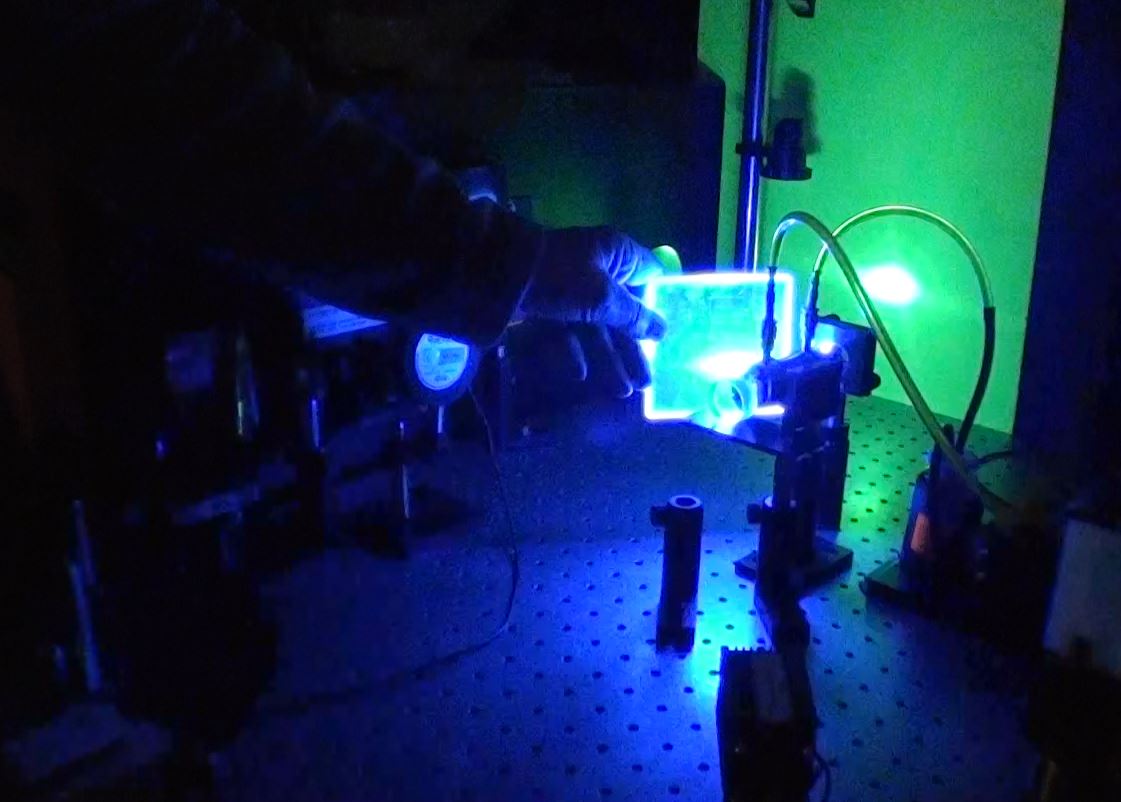

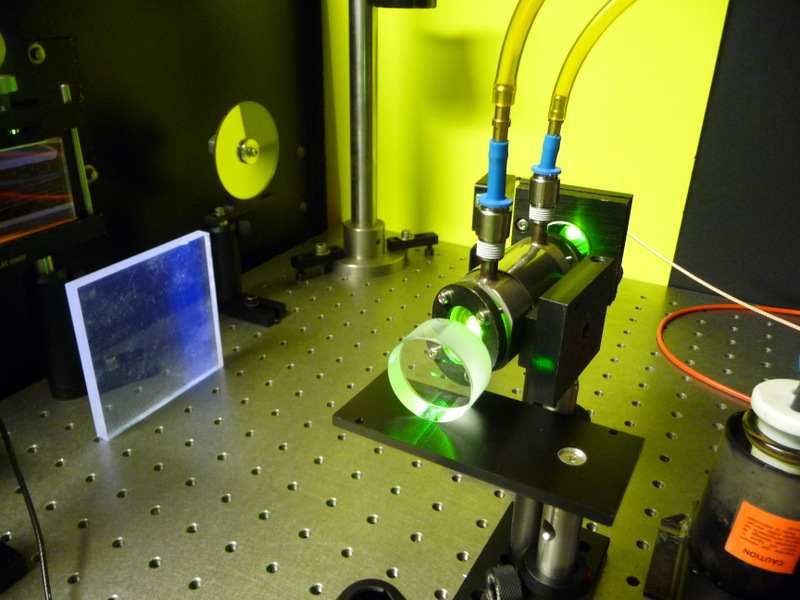

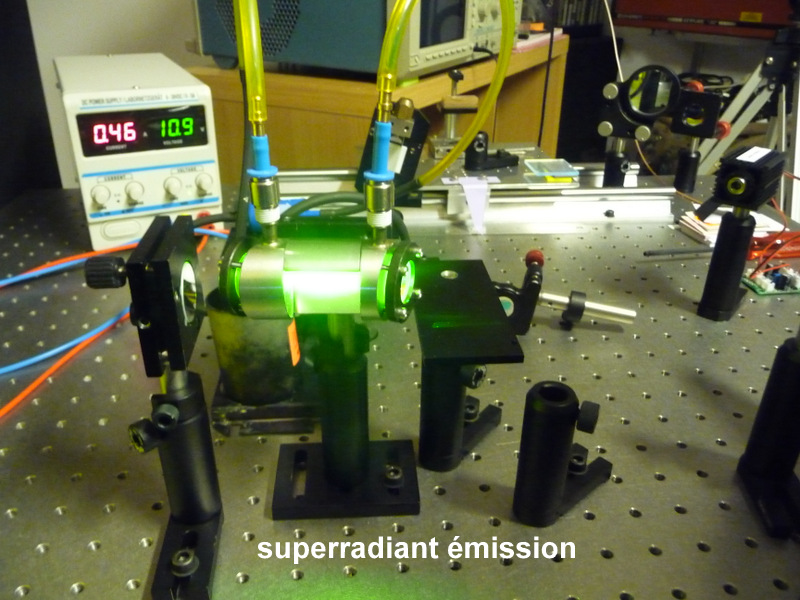

Ce laser se compose d'une cellule contenant le colorant (fluoresceine à 1.10-3Mol) de 3mm de diamètre intérieur et de 30mm de longueur qui est pompée par un laser Excimer EMG201 travaillant avec un mélange de 40mbar d'azote et 960mbar d'hélium. Il est focalisé sur la cellule produisant un spot de 1mm x 30mm (30mm2) avec une énergie de 16mJ maximum en 6ns. L'intensité de pompe est alors de 8.8MW/cm2 !

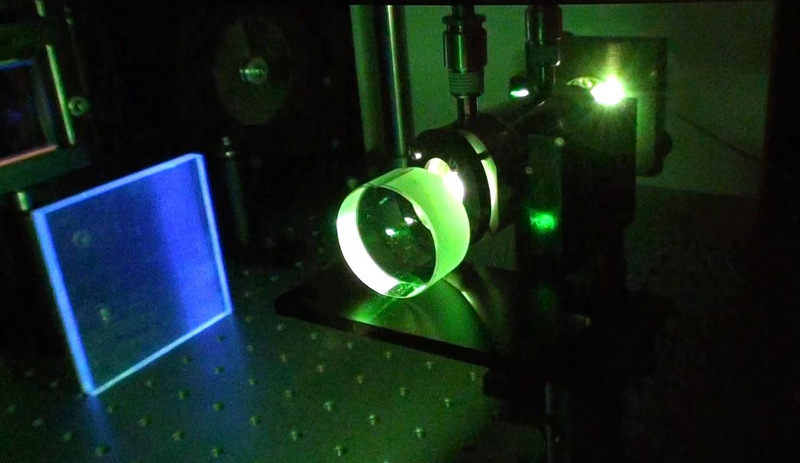

Le résonateur se compose d'un miroir plan aluminisé et d'un étalon optique en verre BK7 faisant office de miroir de sortie avec un coefficient de réflection de 10%.

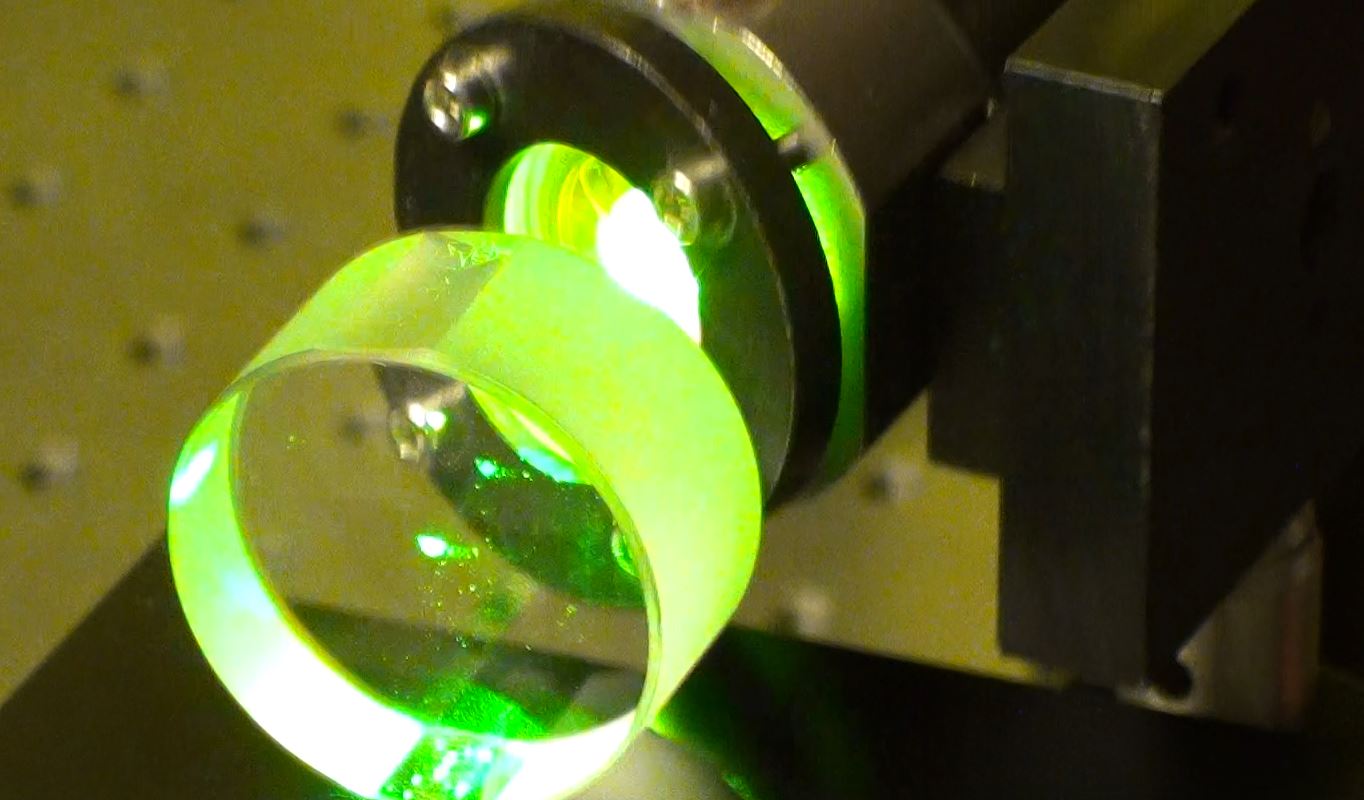

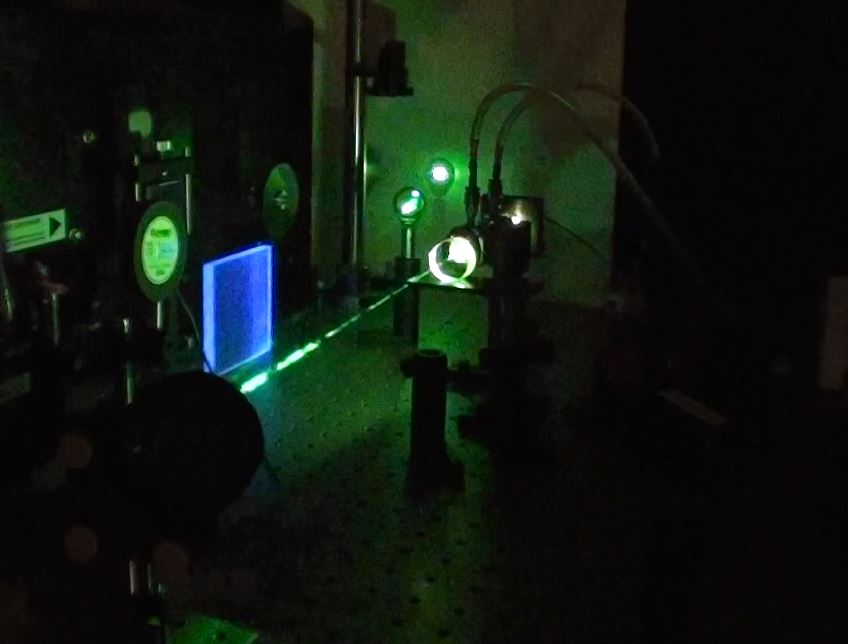

On voit le faisceau laser de 1mm de diamètre a  l'interface air-verre.L'intensité dans ce cas est de 100 MW/cm2  proche de la limite du claquage diélectrique du verre !

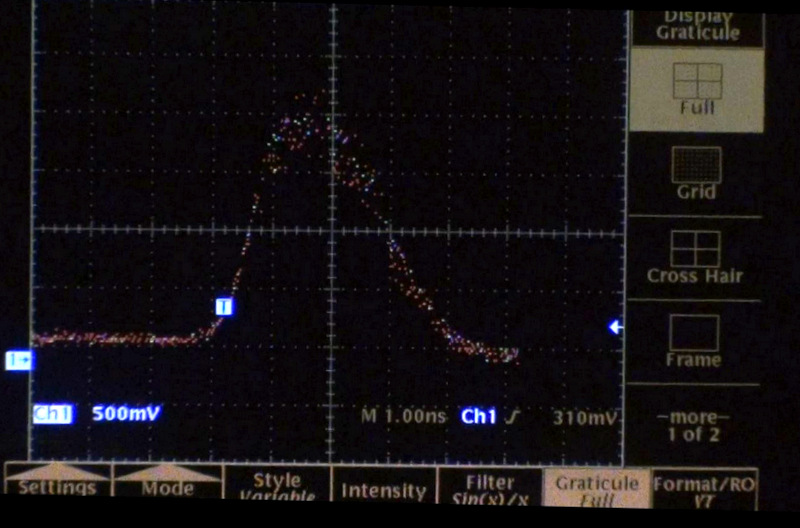

La durée du pulse est de 2.5ns.






Vidéo en HD
