047 Mon second laser TEA CO2 à guide d'onde

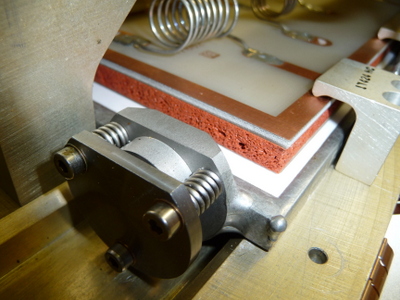

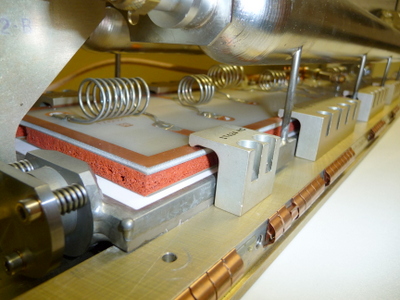

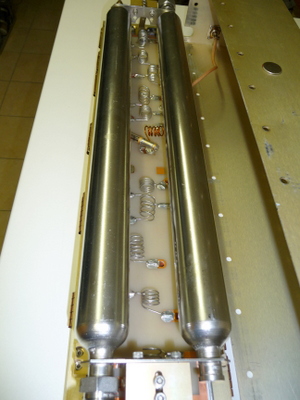

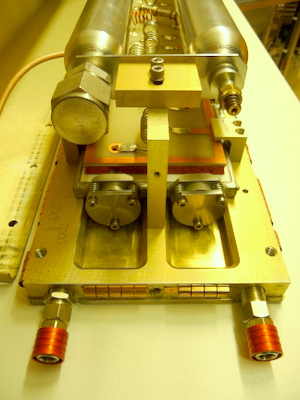

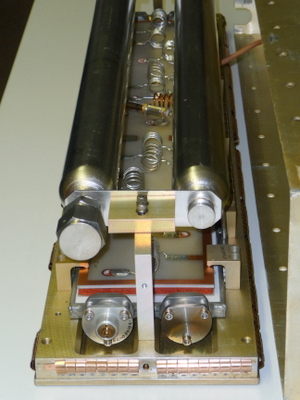

       Ce laser se compose d'une plaque en oxyde d'aluminium dans laquelle j'ai usiné une rainure de 1.5x1.5mm de façon à réaliser un guide d'onde.
La forme du résonateur est un "Z" chacune des branches sert de milieux amplifiant par excitation transversal du mélange laser He/N2/CO2;
Cette cavité est munie d'un miroir totalement réflecteur, de 2 miroirs de renvoie et d'un miroir semi-transparent R=90%;
Un générateur HF à 27.12 MHz de 600W sert à exciter la cavité laser.
La puissance de sortie est de 52W cw, le refroidissement se fait par la plaque de base en aluminium.



Un laser à guide d'onde produit de l'énergie quand le milieu gazeux est excité par une tension RF  entre deux électrodes. L'énergie radio fréquence est délivrée aux électrodes par un générateur composé d'une source RF et d'une ligne de transmission. Un problème à prendre en considération quand on réalise un générateur RF c'est que l'impédance de la cavité laser (entre électrode) est comprise entre 200 et 2000 ohms alors que l'impédance du générateur est de l'ordre de 5 ohms. En plus l'impédance lors de l'allumage du laser passe de 2000 ohms à 200 ohms. Donc il faut réaliser une adaptation d'impédance.
