018 Mon premier laser CO2 continu










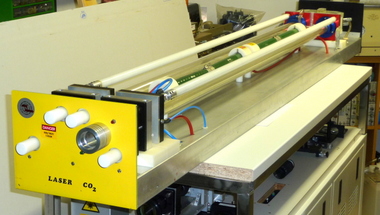

Voici le premier laser CO2 continu que j'ai construit en 1975.
Ce laser ce compose de 2 tube de PYREX® de 20mm de diamètre intérieur et 1540mm de long.Chaque tube est pourvu d'une anode et d'une cathode alimenté en HT 25kV DC 150mA. En série se trouve des résistances de 100kOhm.Le couplage l/d=116 donne un miroir de sortie de R65%. Le résonnateur optique est de type "CONFOCAL" R1+R2=L;

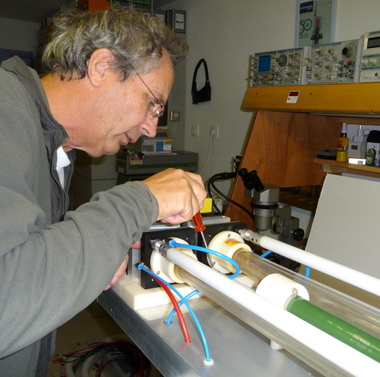

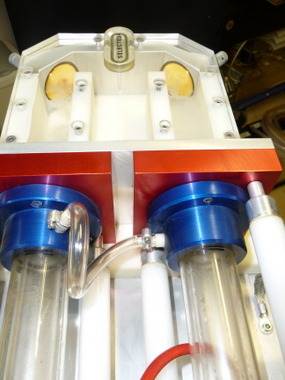

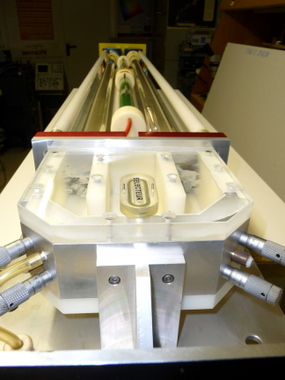

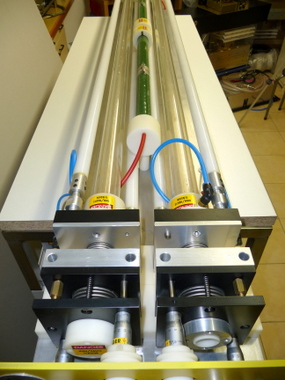

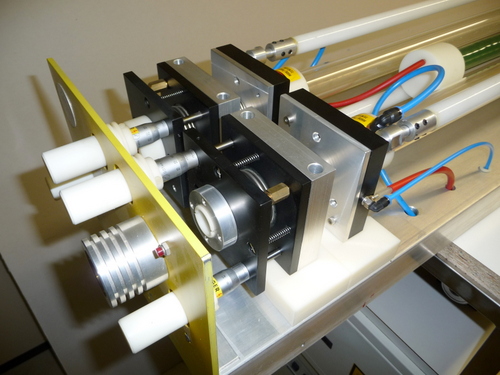

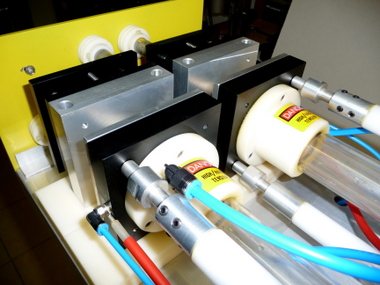

La longueur du résonnateur est de 3600mm, il se compose de 2 miroirs de renvoi en CuBe doré R 99.5% qui sont montés sur un système micrométrique à 45 degrés dans la boite de renvoi qui est reliée à la masse du chassis.

Le miroir totalement réflecteur est en CuBe doré avec un Rayon de courbure de 3500mm R99.5% et le miroir de sortie en ZnSe R 65%/AR avec un rayon de courbure de 3500mm.
Le diamètre du faisceau TEM01 est de 6.6mm la divergence du faisceau de 1.7 mrad.
Pression de travail 16 - 24 torr
Courant décharge 50 - 150mA
Eau refroidissement 2L/min
Gaz  30 L/h

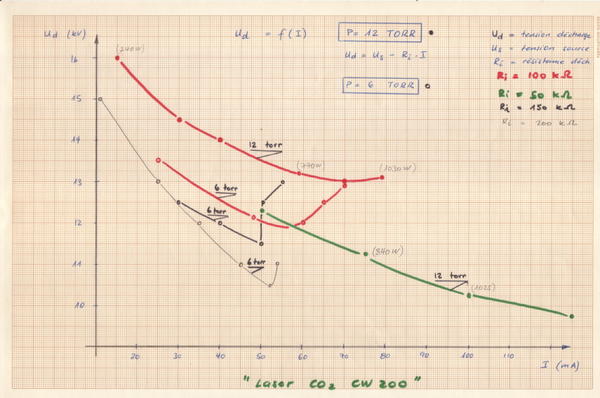

  Diagramme du courant de décharge dans le tube en fonction de la tension d'arc et de la pression du mélange 80He/15N2/5CO2
La puissance de sortie à 22 torr de pression et 150mA est de 215W continu TEM01
