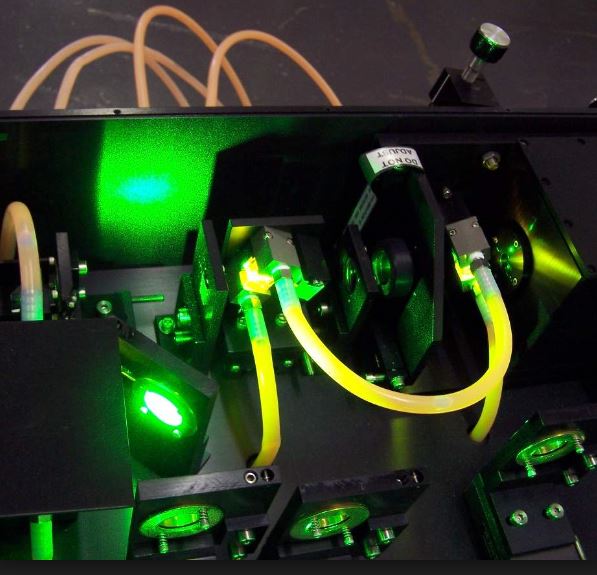

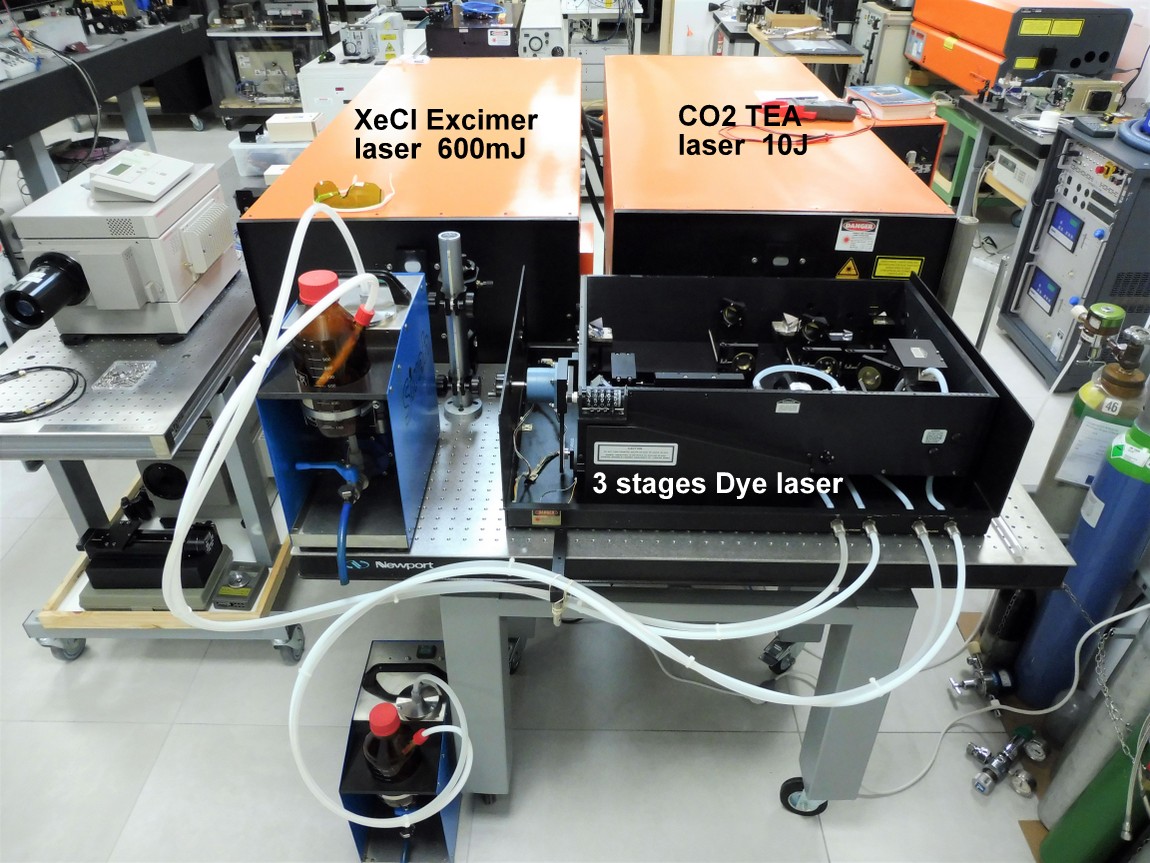

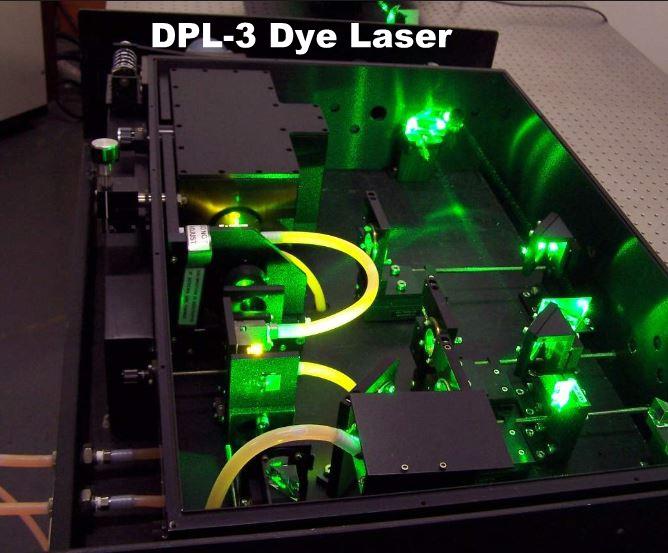

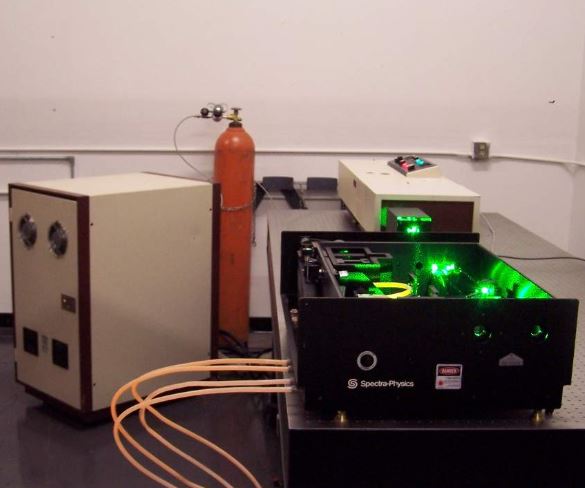

Ces 2 lasers à colorant SPECTRA PHYSICS PDL-3 j'ai pu les obtenir d'une université à LONDRES. Le laser PDL-3 peut-être pompé en haute énergie par un laser YAG doublé ou un laser à excimer.

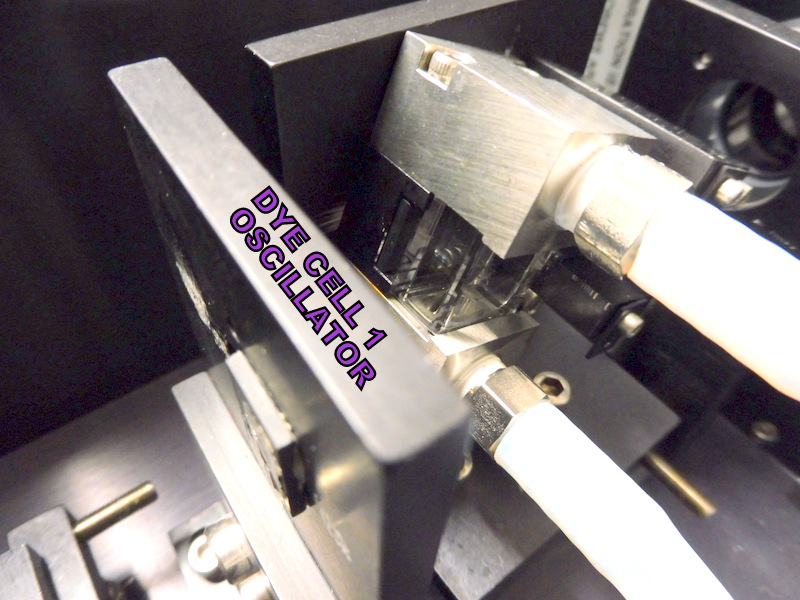

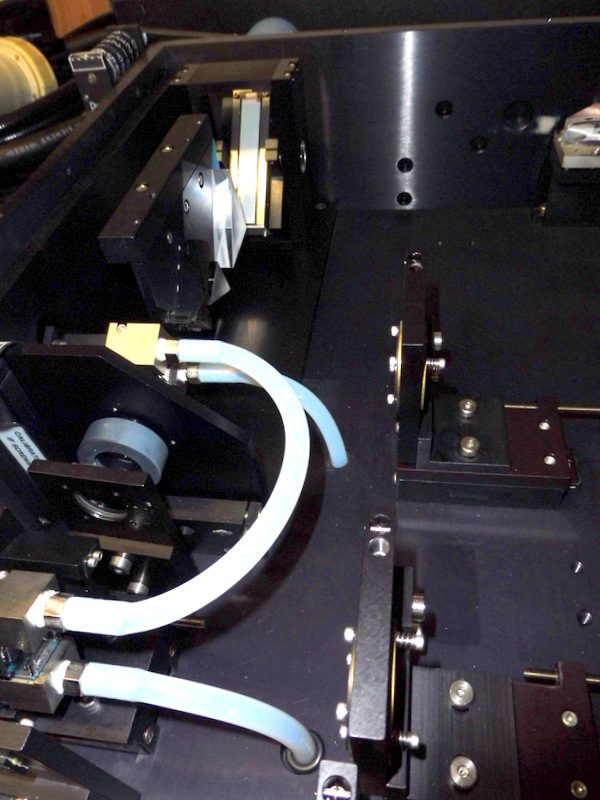

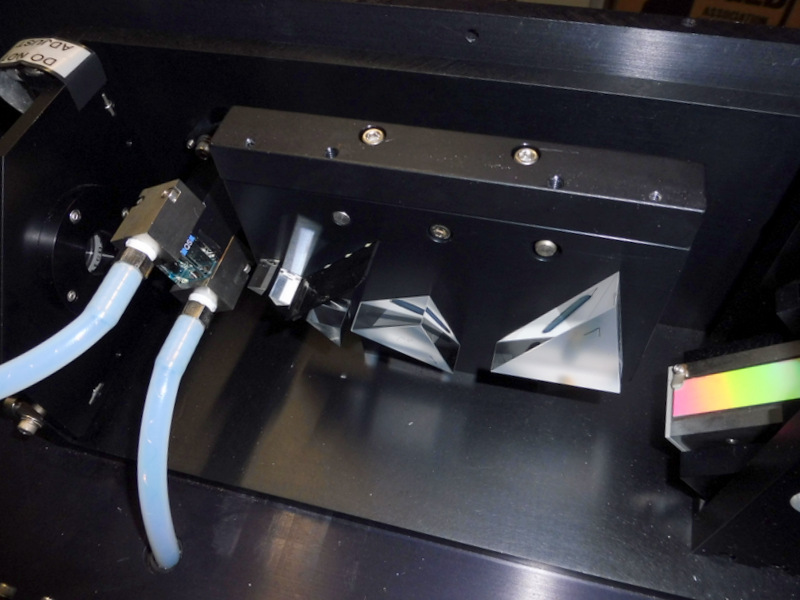

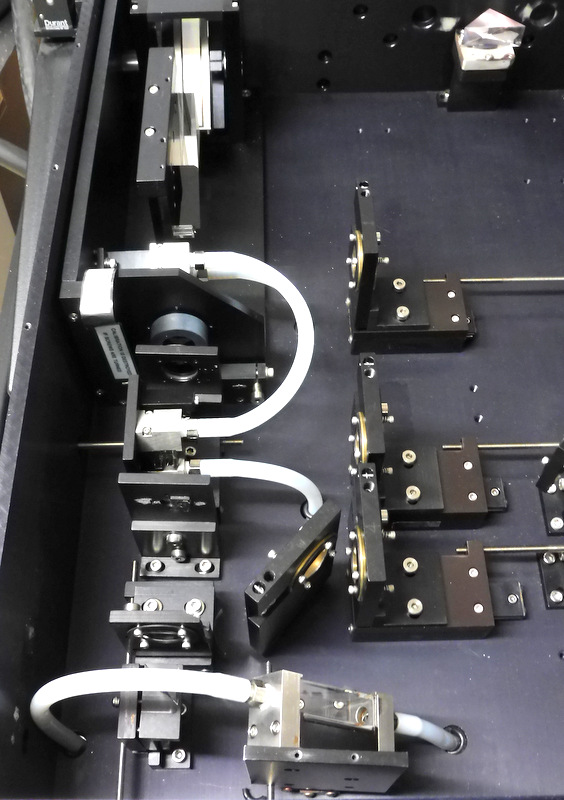

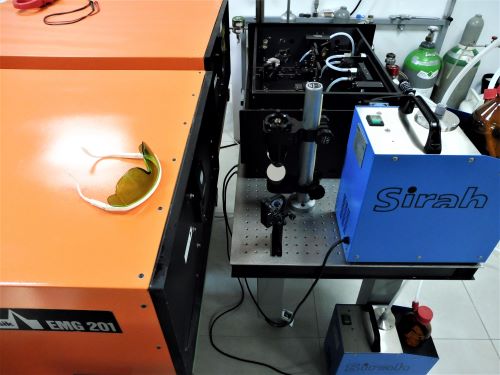

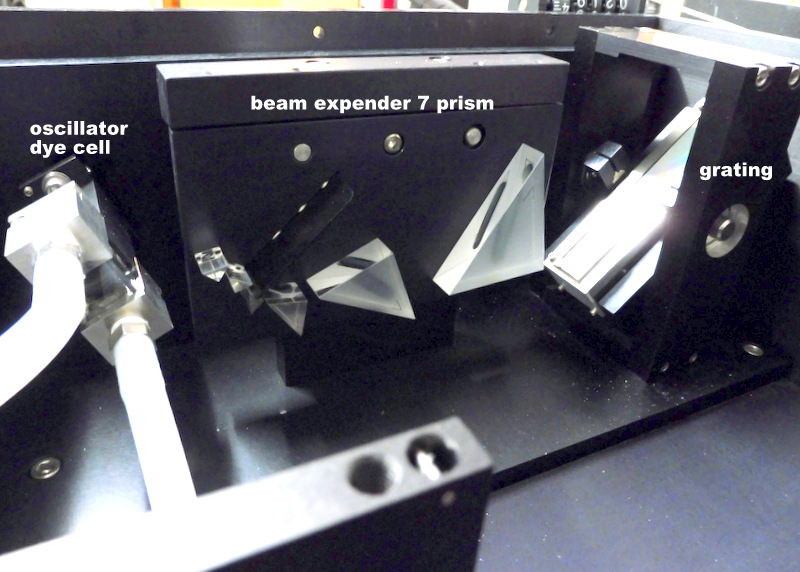

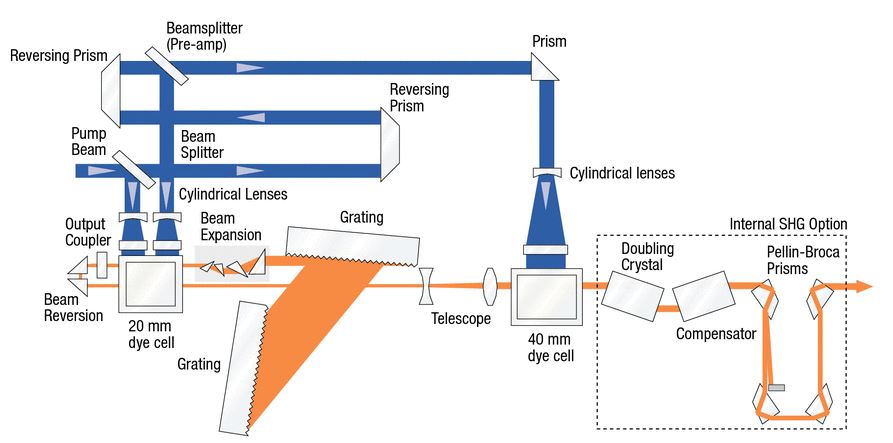

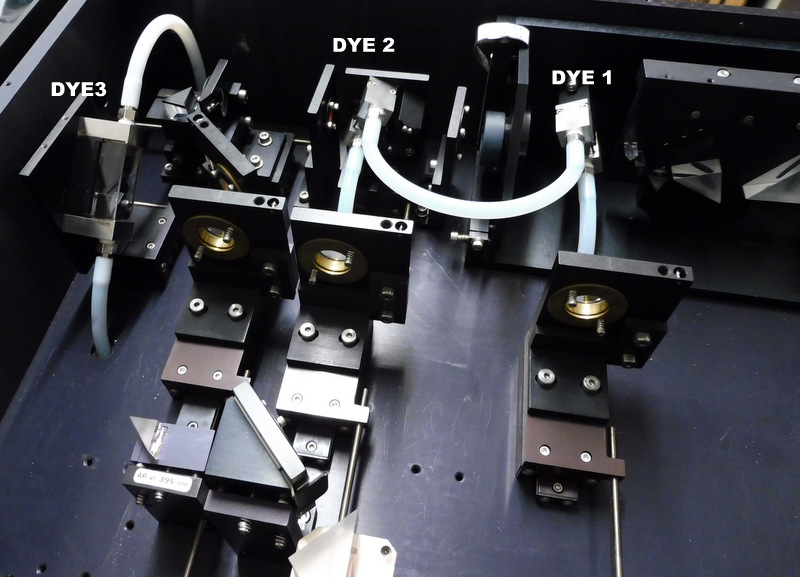

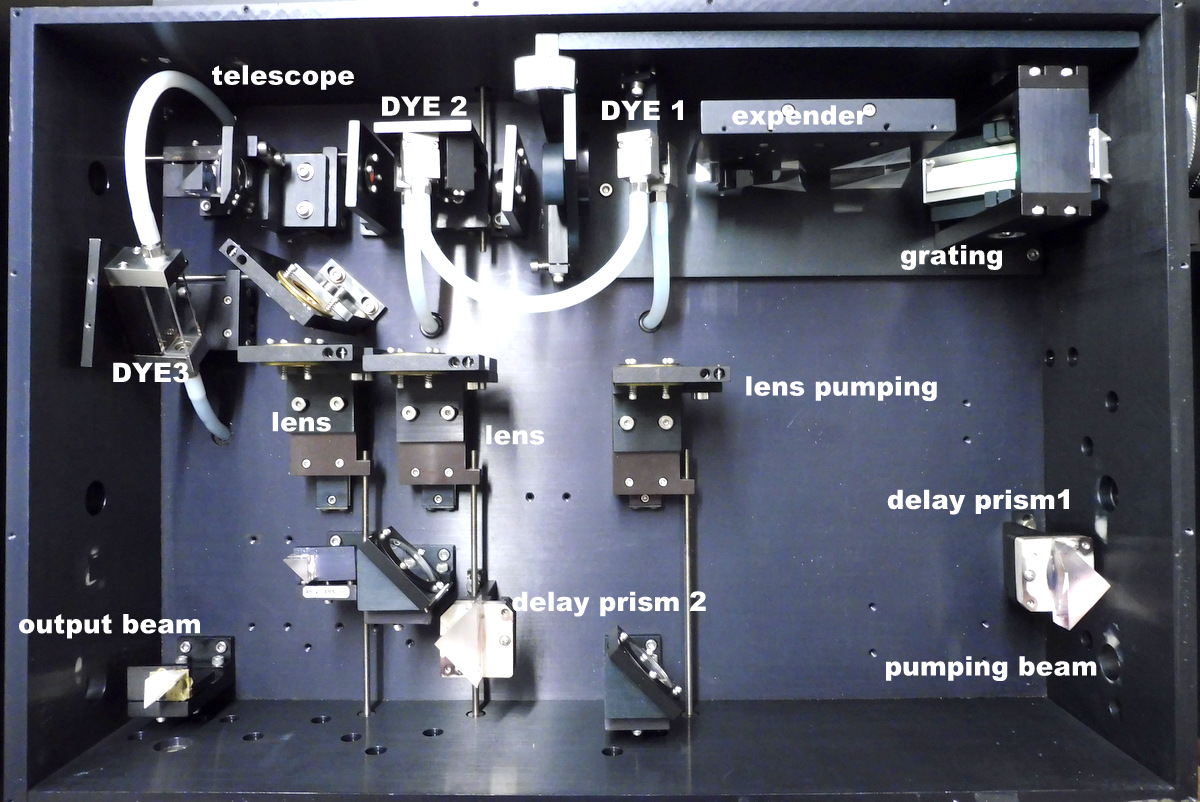

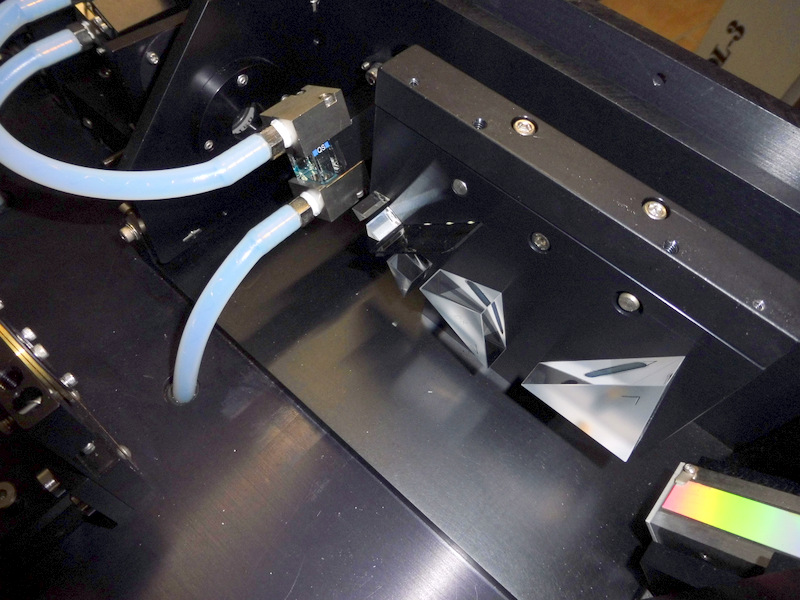

Le réglage de la fréquence est obtenue au moyen d'un étireur de faisceau et d'un réseau de diffraction réglable manuellement ou par un moteur pas à pas piloté par un ordinateur. Le faisceau est envoyé dans une cellule pré-amplificatrice puis à travers un télescope pour augmenté la section du faisceau pour éviter l'auto-focalisation puis est injecté dans une grande cellule amplificatrice. Chaque cellule est balayée par un flux rapide de colorant. La cellule amplificatrice est munie d'une circulation séparée de colorant avec une concentration plus faible pour éviter de partir en super-radiance. Le pompage des différentes cellules est optimisé par un délais optique des faisceaux pompe par la distance optique à parcourir pour atteindre chaque cellule. Ce délai est obtenu avec 3 prismes de renvoie.
