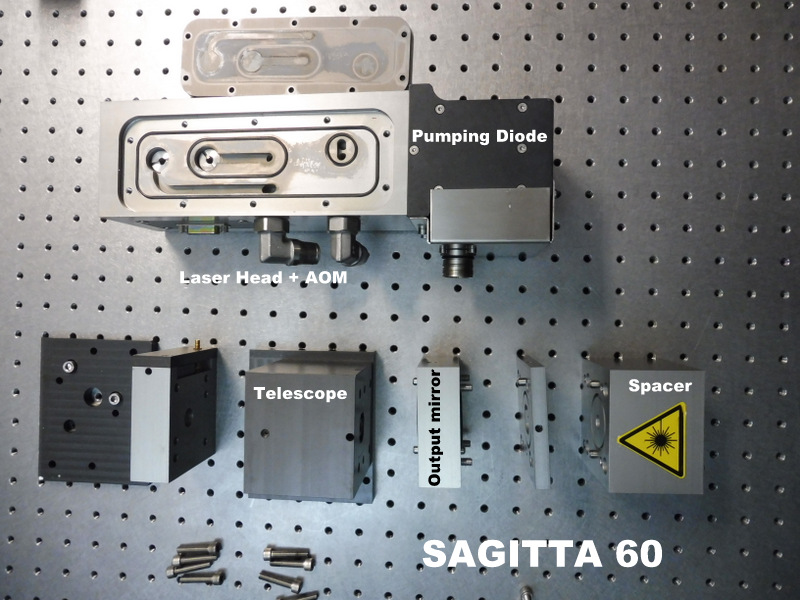

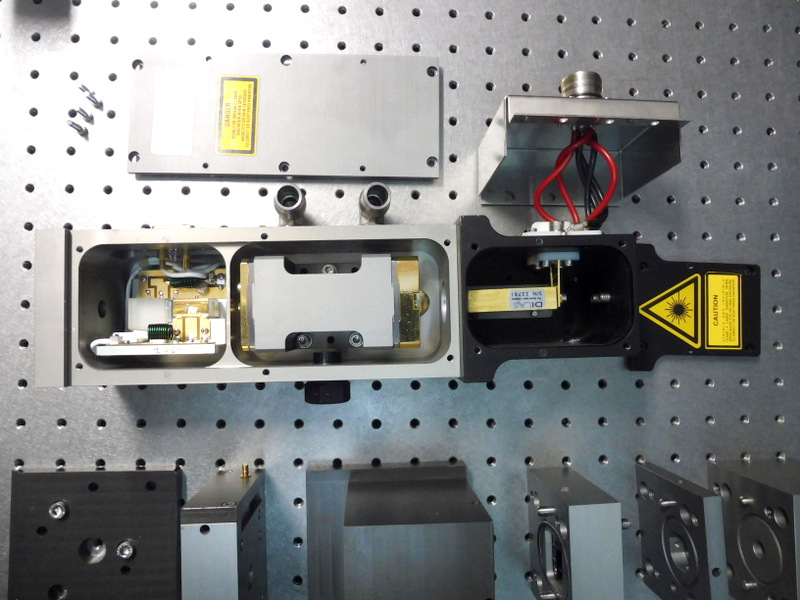

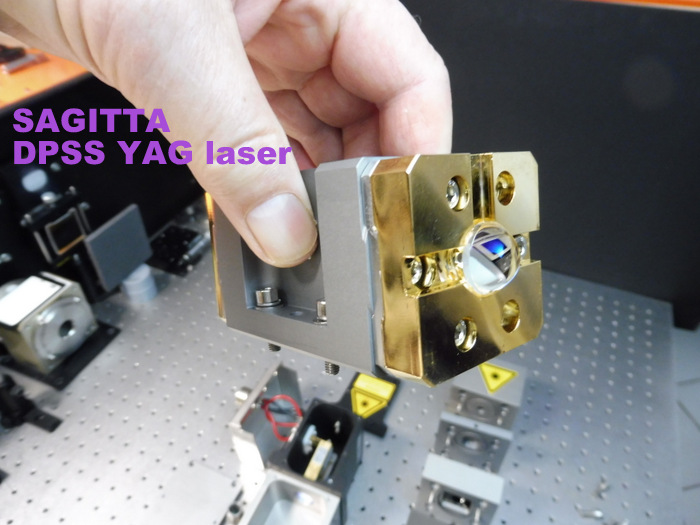

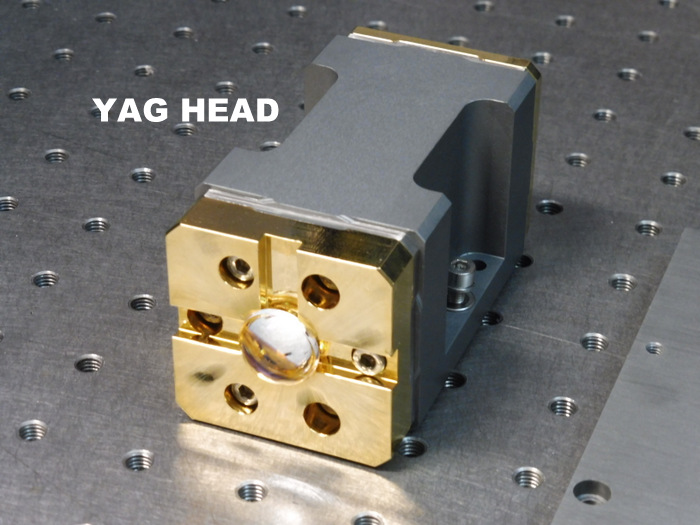

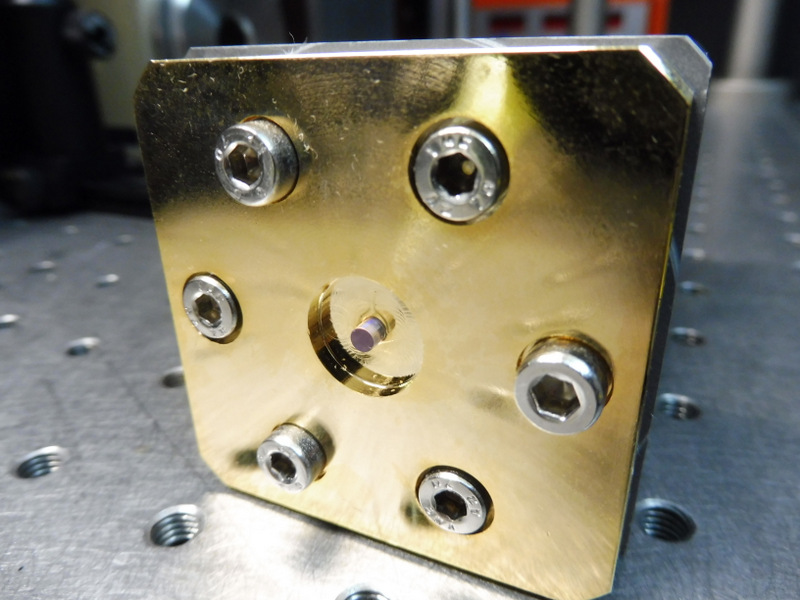

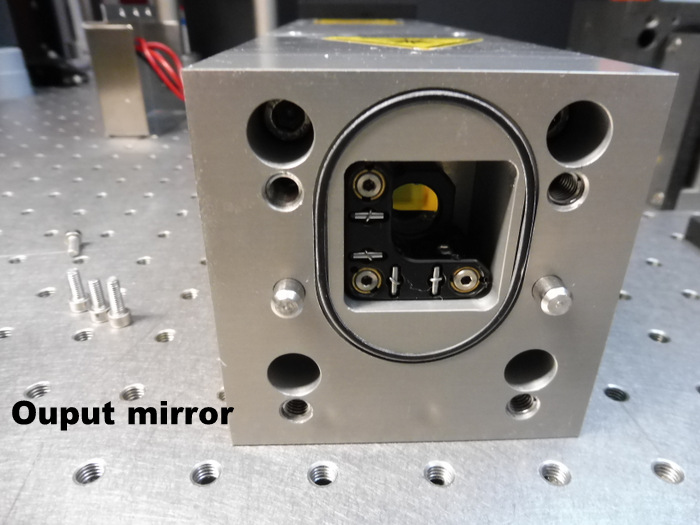

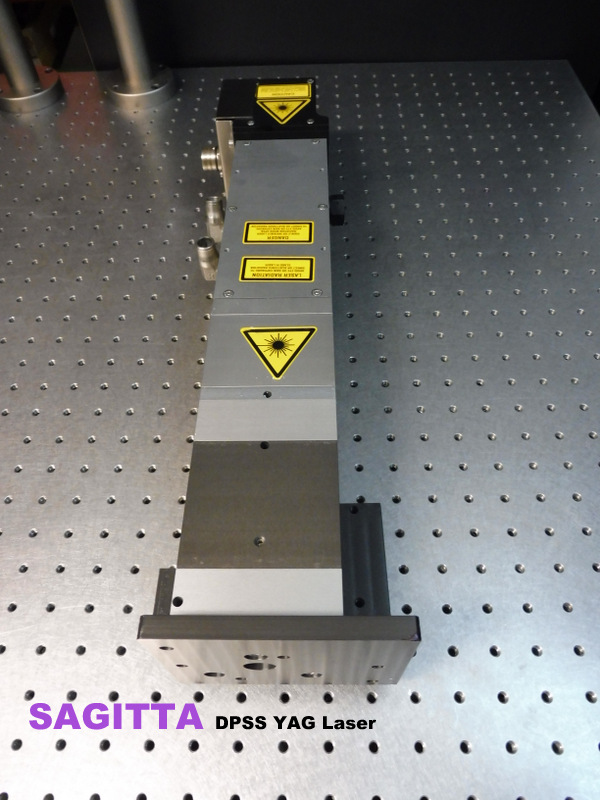

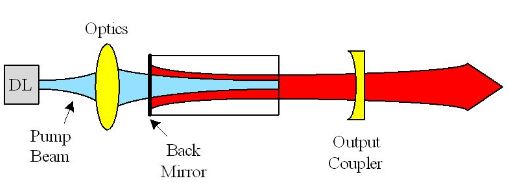

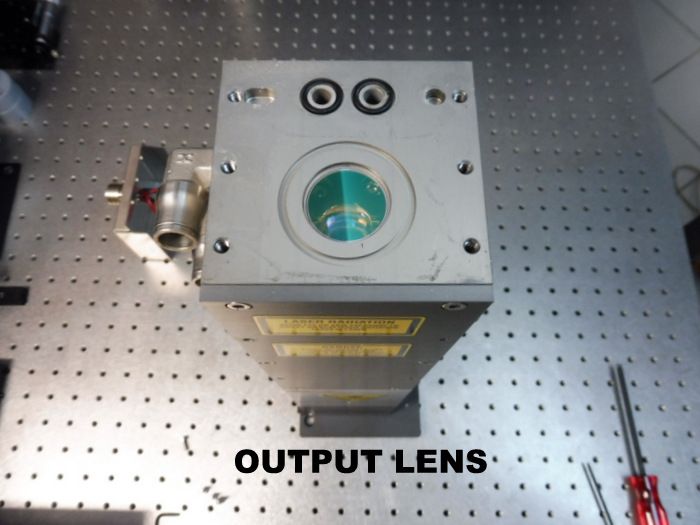

Voici un laser DPSS pompé longitudinalement par une des 2 faces du cristal Nd:YAG. La cavité laser est formée par un miroir totalement réflecteur pour la longueur d'onde d'émission et totalement transparent pour l'onde de pompe. Ce miroir est directement déposé sur une des faces du cristal l'autre face est AR pour la longueur d'émission et totalement réflecteur HR pour l'onde de pompe. Le miroir de sortie présente une réflectivité de 90% et est concave se qui forme un résonateur hémisphrique.

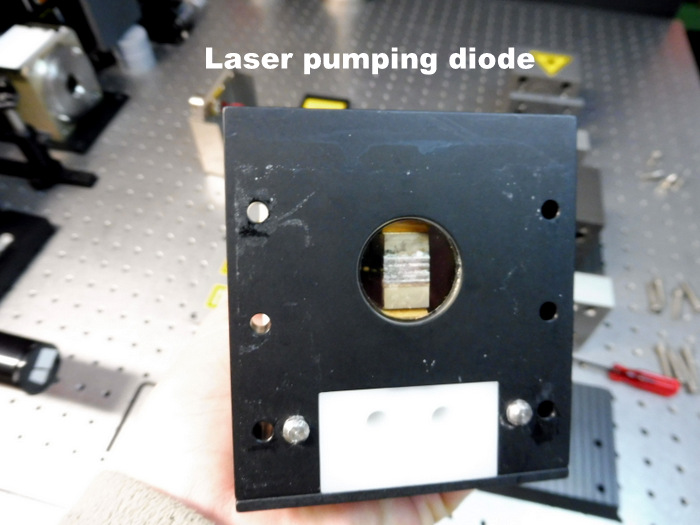

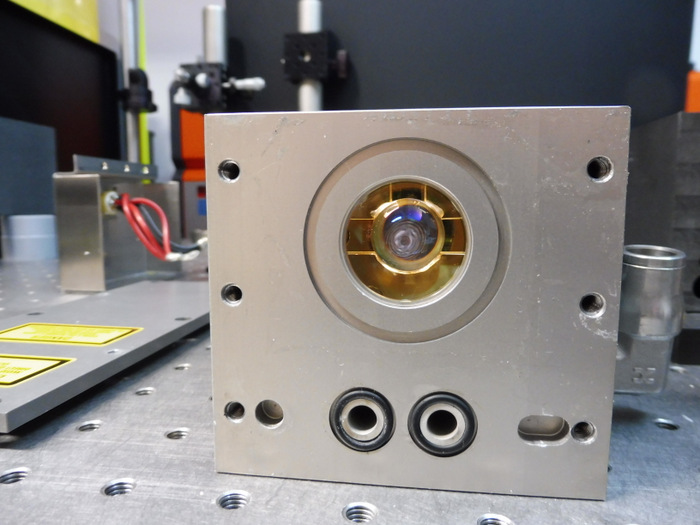

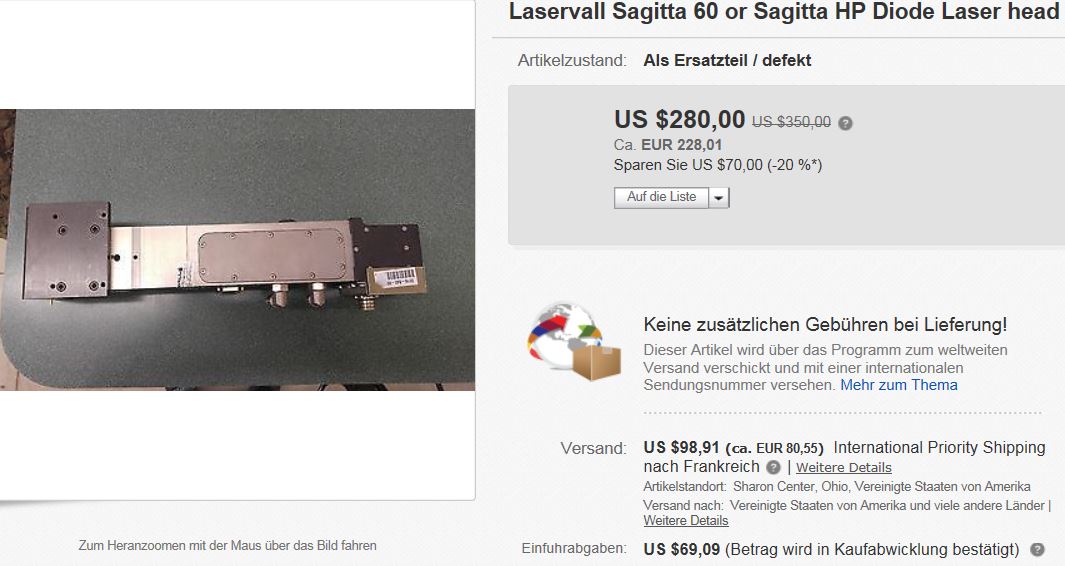

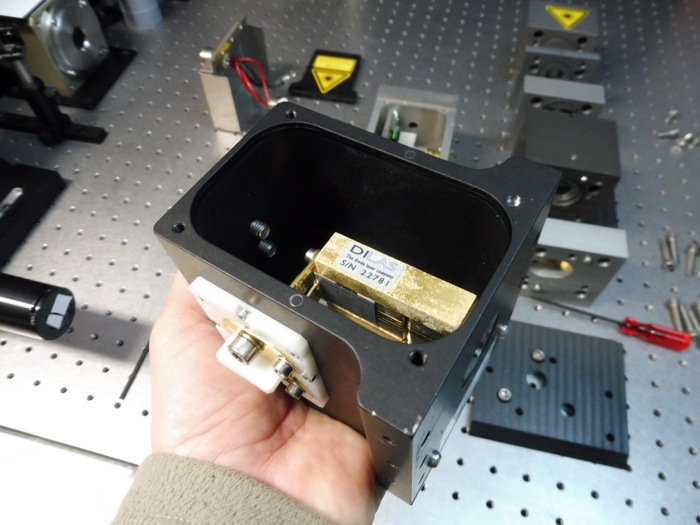

La diode laser pompe est composée de 4 diodes de 50W chacune. Le faisceau de sortie est dirigé sur une lentille asphérique qui focalise le lumière pompe par une des faces du barreau YAG en direction de l'axe du barreau. Ce type de pompage est le "pompage longitudinal " La diode laser est cassée ainsi que la lentille de correction montée sur la diode pompe. Pour 280$ on ne peux pas en demander plus!
