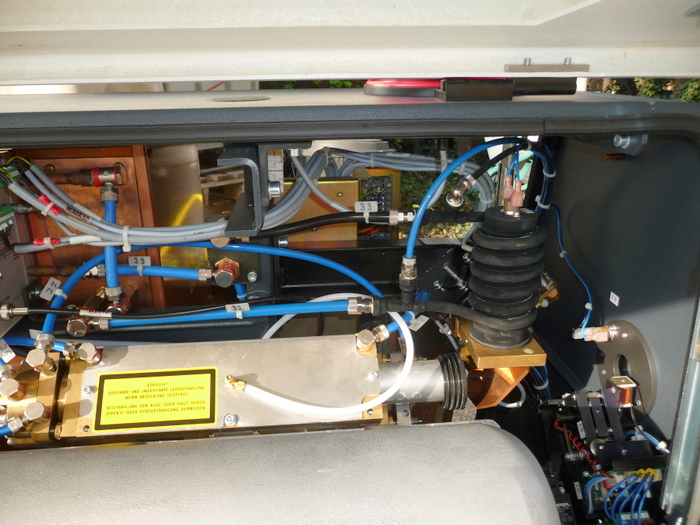

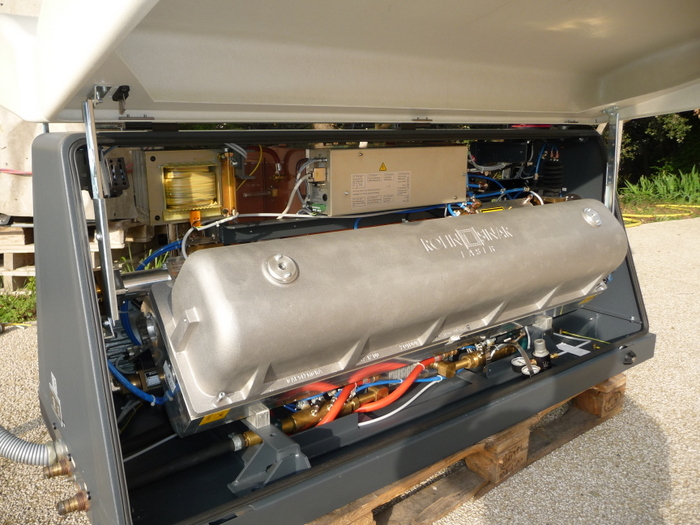

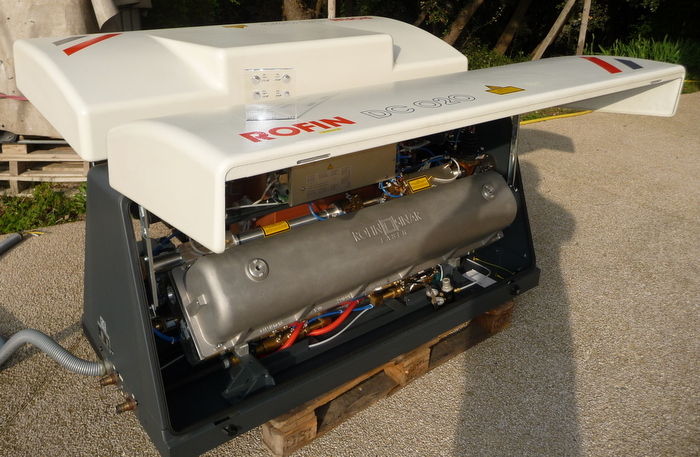

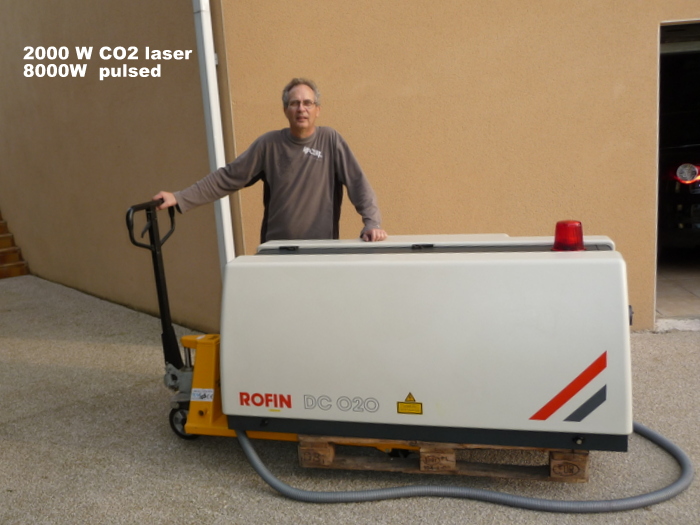

Ceci est un laser à gaz carbonique de 2kW continu et 8kW en régime pulsé.

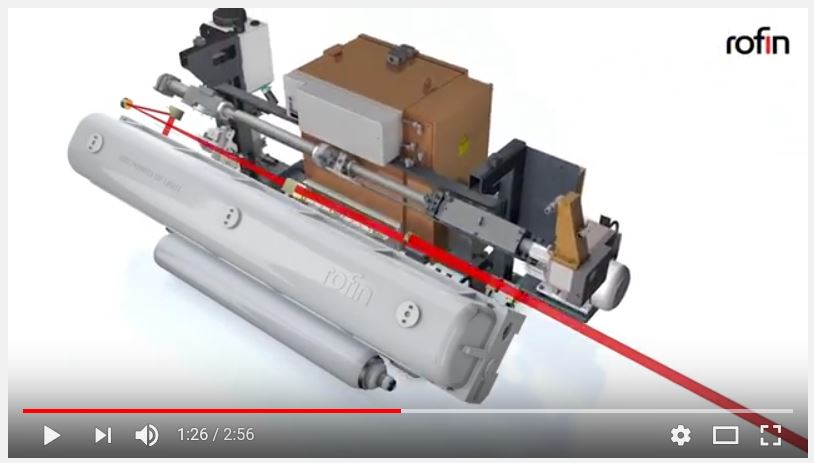

C'est un laser SLAB c'est à dire que la décharge plasma est transversal par rapport à l'axe optique.
De ce fait le laser présente 2 avantages majeurs à savoir il travail avec un espace des électrodes de décharges de seulement 2 millimètres ce qui permet de travaillé avec des tensions de l'ordre de 500 à 800V.
L'autre avantage est qu'il ne nécessite pas de circulation de gaz à haute vitesse pour le refroidissement car celui-ci se produit par diffusion de conduction sur les électrodes de décharges refroidie par eau. Les électrodes de décharges mesurent 100cm de long x 10cm de large et 4 cm d'épaisseur. La distance entre les 2 électrodes est de 2,2 mm. Pour obtenir une décharge homogène qui ne se transforme pas en arc il est nécessaire de changer la polarité des électrodes 100 millions de fois par seconde.(100MHz)
Test du faisceau laser

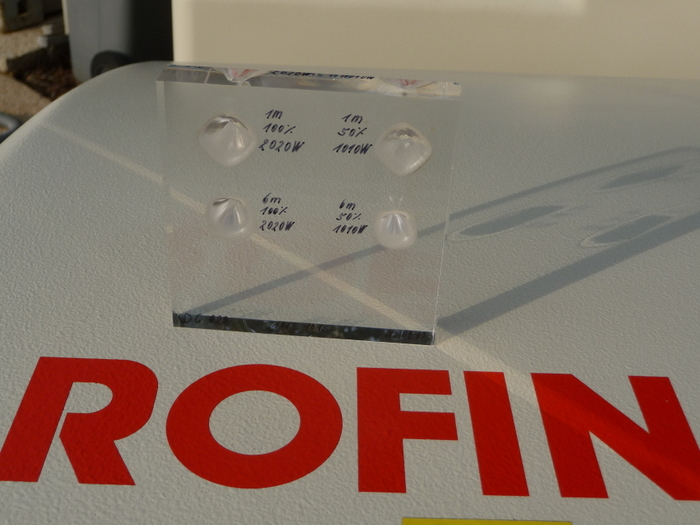

Durant une seconde le faisceau laser à une distance de 1 mètre et 6 mètres est absorbé par une plaque de plexiglass à 1010W (50%) et à 2020W (10%) ce qui permet de visualisé le mode et la concentration en énergie du spot laser à 10600 nm.

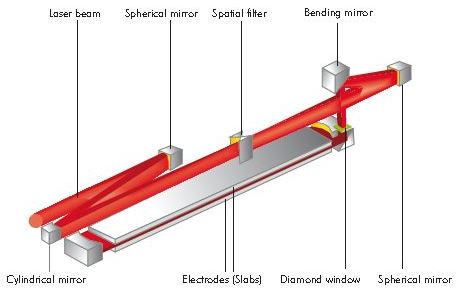

Dans la cavité guide d'onde le faisceau est rectangulaire de dimension 100mm x 2mm. Le résonateur étant du type instable à branche négative (2 miroirs concaves) le faisceau se propage dans un axe en monomode TEM00 et dans l'autre axe en HE11. Par un système de miroirs et d'un télescope l'on obtient un faisceau circulaire monomode présentant une très bonne cohérence spatiale.

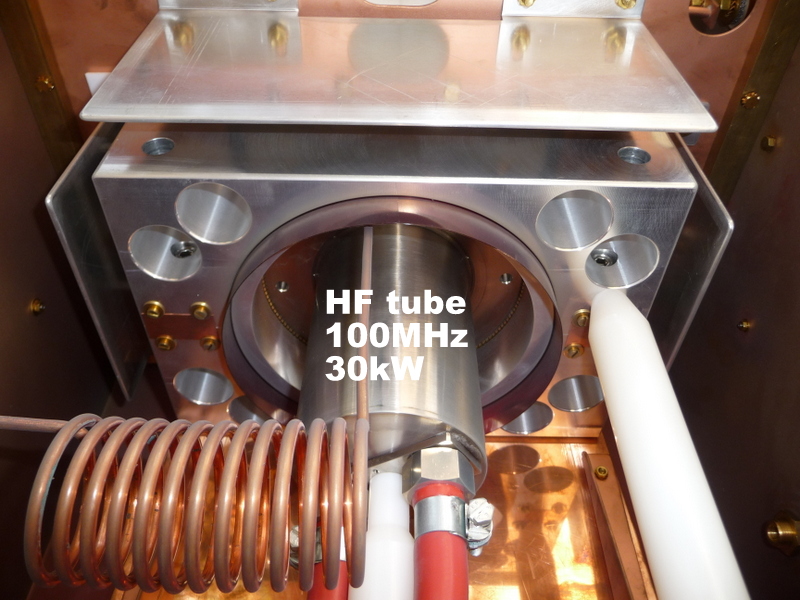

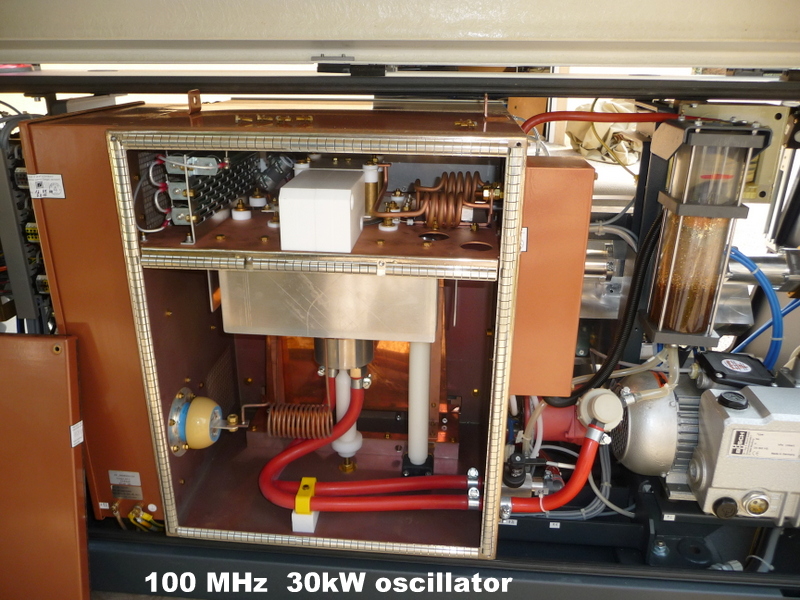

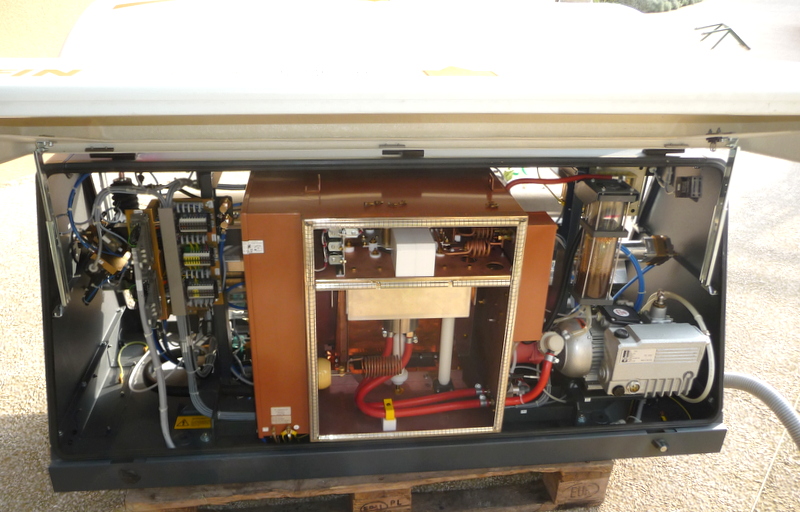

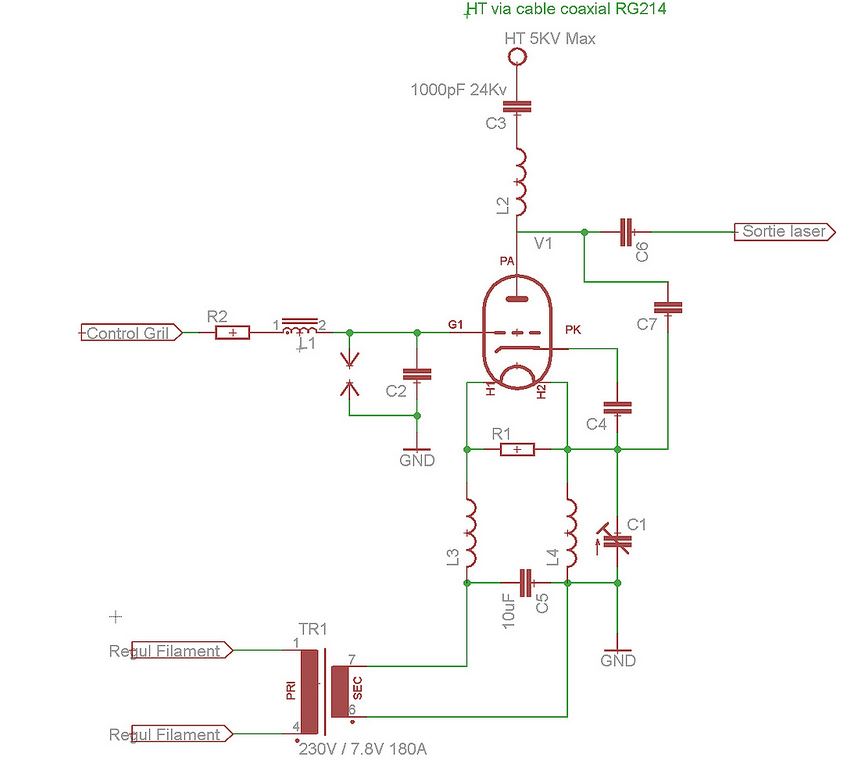

Générateur HF de 30kW à 100MHz permettant d'alimenter les électrodes de décharge. La triode est alimentée par un source de courant de 6A sous 5kVDC !

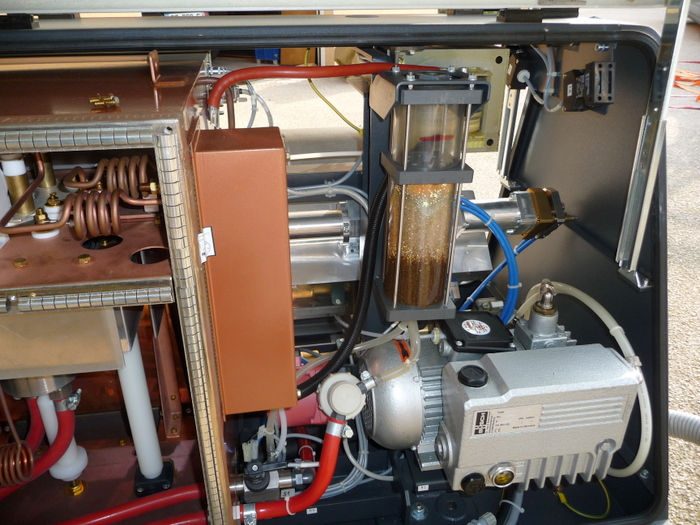

Système de déionisation de l'eau de refroidissement des électrodes de décharges et de la triode. Pompe à vides pour remplacement du gaz après 72 heures de fonctionnement. Mélange 3He/1CO2/1N2/ 5% Xe Pression de travail 70 Torr
