Le portionnage est un autocorrélateur utilisant l'effet KERR AC.

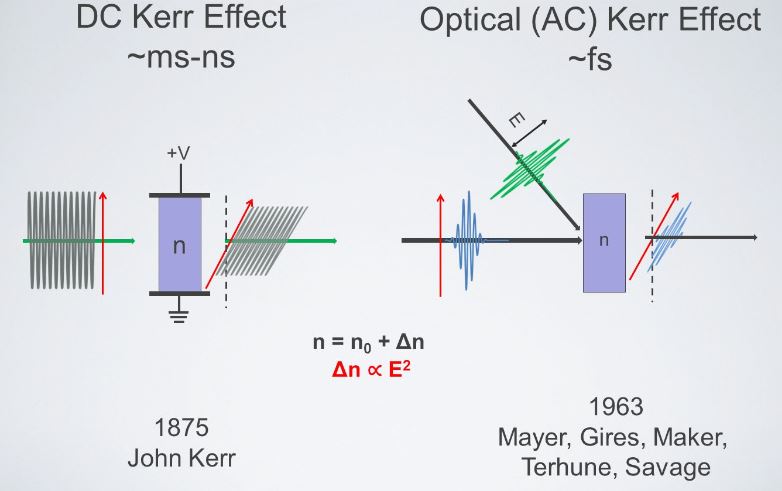

L'effet KERR peut être (DC) ou (AC)
L'effet KERR est une variation de l'indice de réfraction du second ordre pouvant être produit par un champ électrique dans des liquides,des solides et des gaz.
L'effetKERR DC se produit en soumettant entre deux plaques un pulse haute tension (plusieurs kilovolts) dans un liquide isolant présentant un indice de réfraction du 2 ème ordre important tel que le nitrobenzène, le sulfure de carbone avec un temps de réponse dans le domaine des ms au ns.
L'effet KERR AC est obtenu au moyen d'un pulse très intense de lumière infrarouge dans un liquide ou un solide.Le temps de réponse est inférieur à la femtoseconde !

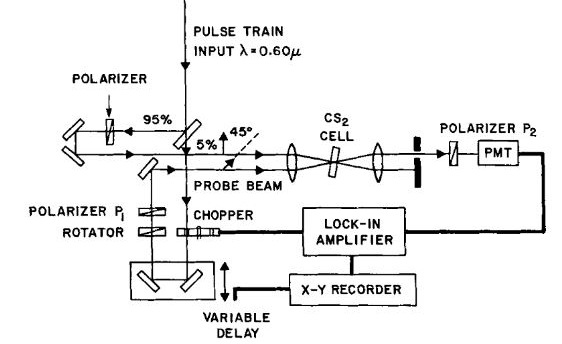

L'autocorrélateur à effet Kerr AC permet d'analyser des pulses lasers temporellement. Le train de pulse picoseconde émis par un laser à colorant à 600nm vient frapper une lame séparatrice pour obtenir un premier faisceau qui est l'analyseur contenant 95% de l'énergie qui passe à travers une lame de polarisation, puis est diriger sur une lentille de focalisation dans une cuvette contenant du disulfure de carbone, ce qui va induire une anisotropie transitoire induite qui va par changement de l'indice de réfraction n2 produire une rotation du plan de polarisation. Le deuxième bras de l'autocorrélateur sert à mesurer le pulse laser. Les 5% de la lumière sont dirigés sur 2 miroirs montés sur une platine mobile permettant de modifier la longueur du 2 ème bras de manière à décaler temporellement les 2 impulsions. Après le passage a travers un rotateur et un polariseur P1 le faisceau est dirigé vers la lentille de focalisation et après avoir traversé la cuvette de CS2 elle est analyser sur le polariseur P2. Un photomultiplicateur envoie un signal à un "lock-in amplifier" qui permet de voir la forme et la durée du pulse sur un oscillo X-Y.
La réalisation de l'expérience est en cours de préparation ....... des photos et mesures suivront!
