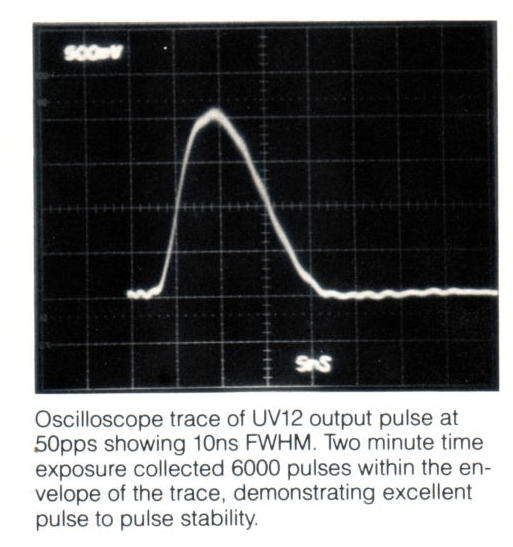

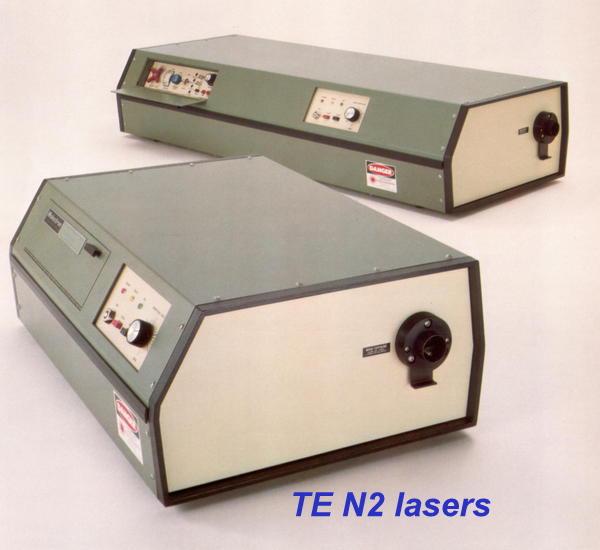

Laser à azote à décharge transversal travaillant à une pression de 20 à 40 Torr. Ce laser de la société MOLECTRON à été conçu spécialement pour le pompage de colorants en produisant des pulses de longue durée(10ns) ce qui permet d'avoir un très bon rendement de l'ordre de 15% !

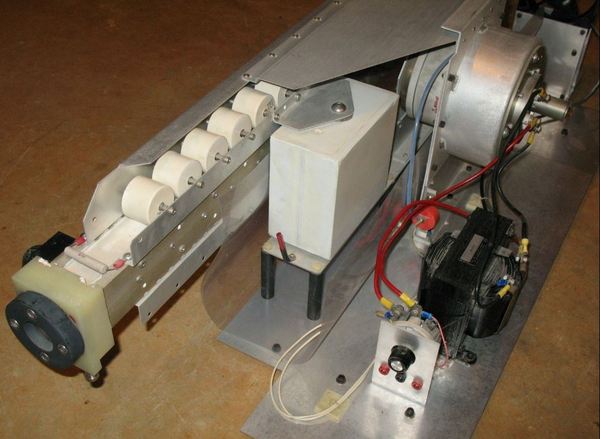

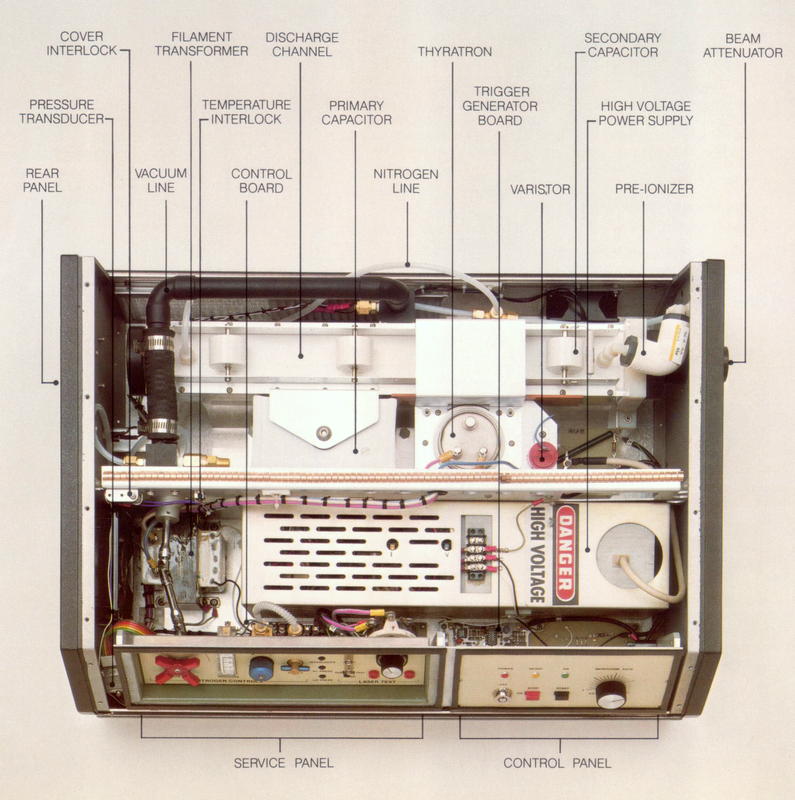

Il se compose d'une ligne de décharge du type transfert de charge ou les capacités C1 sont chargées à +20 kV puis déchargées par un thyratron à hydrogène dans les capacités C2 aux bornes des électrodes de décharges cela permettant une fréquence de répétition de 50 Hz.

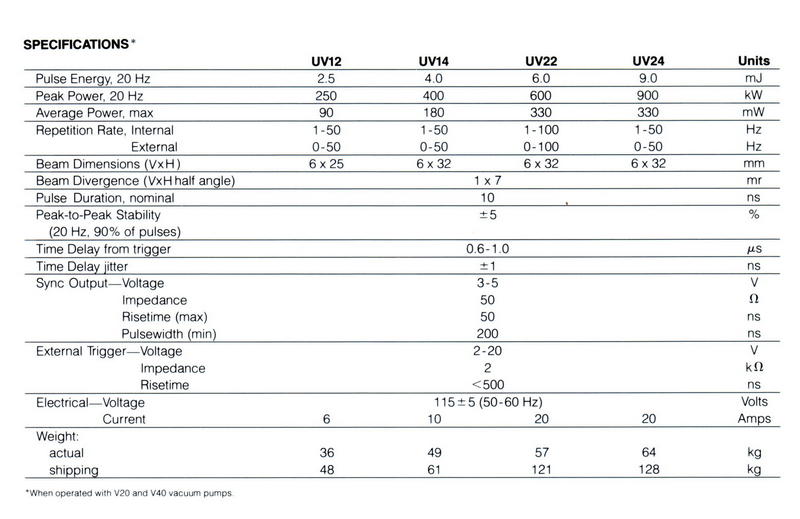

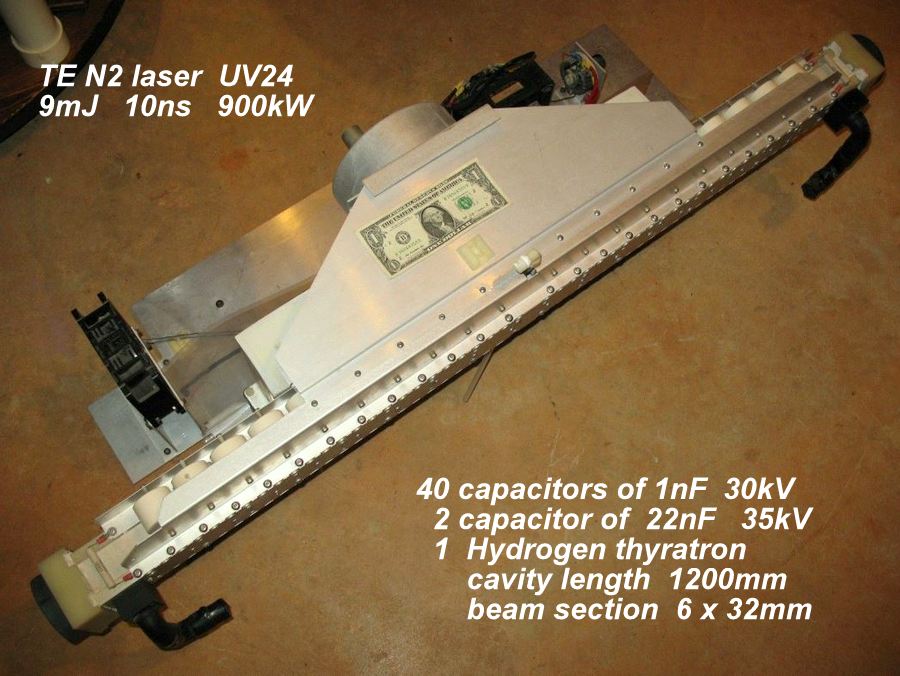

Le model UV24 est le plus grand et le plus puissant. La longueur des électrodes de décharges est de 1200mm la distance entre électrodes de 32mm ce qui produit un spot de section rectangulaire de 6 x 32mm avec une divergence de 1 x 7mrad

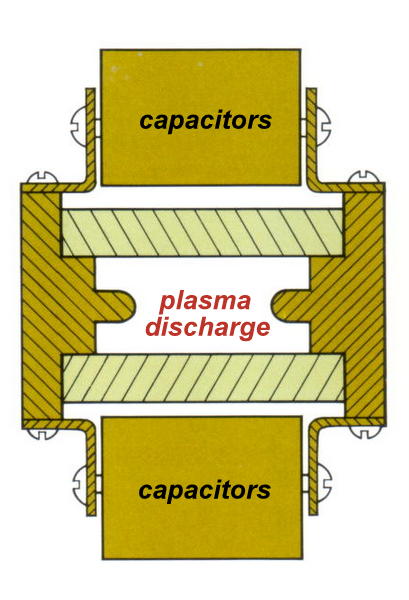

voici la coupe transversale de la cavité de décharge laser

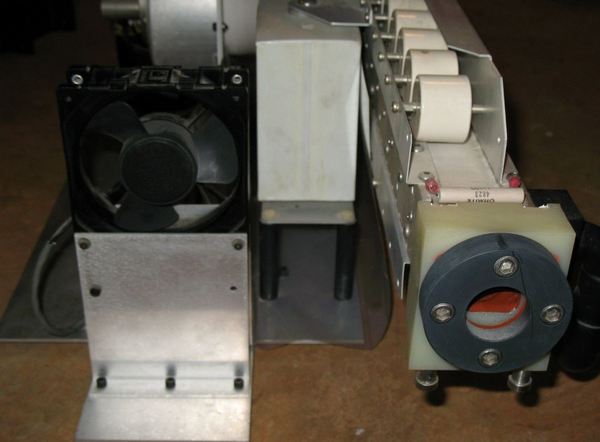

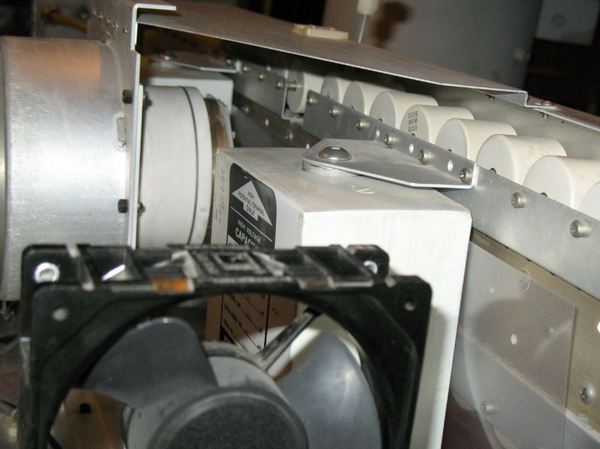

Elle se compose de 2 électrodes de décharge sur lesquelles se trouve fixé 40 condensateurs en titanate de baryum de 1nF 30kV formant la capacité C2.

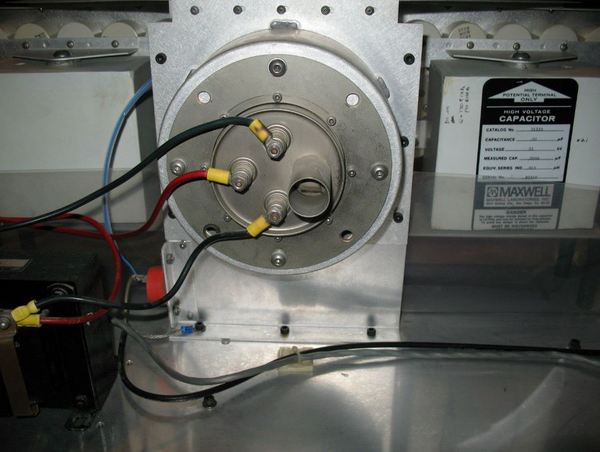

La capacité C1 composée de 2 condensateurs non inductif MAXWELL de 20nF chacune se décharge dans C2 au moyen du thyratron à hydrogène.
