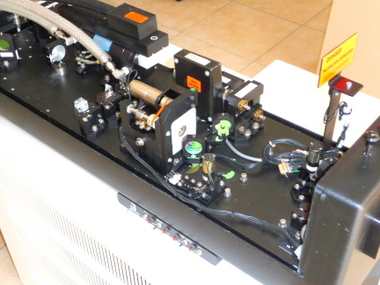

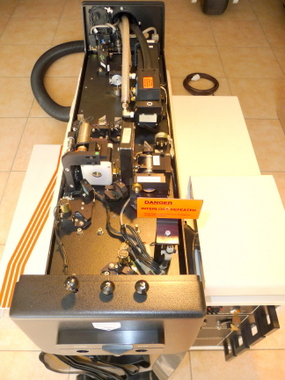

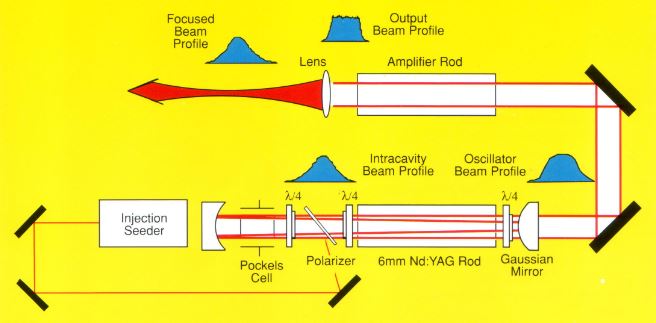

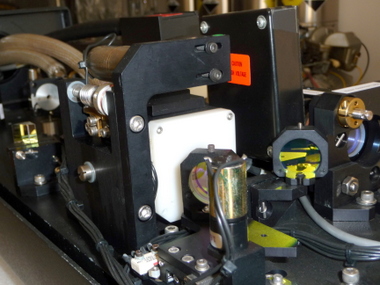

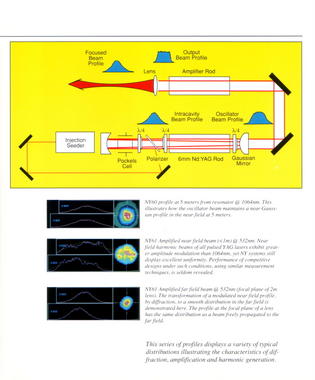

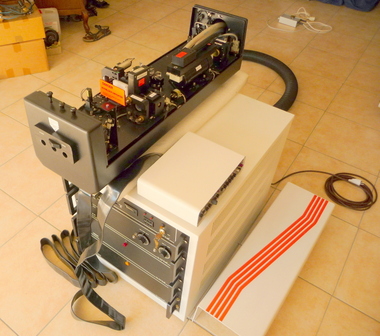

Le laser QUANTEL se compose d'un oscillateur déclenché par une cellule de Pockels. Le résonateur est du type "Instable" avec un miroir de sortie convex du type Gaussien ce qui permet d'obtenir un faisceau monomode de grand diamètre et limite de diffraction avant d'être injecté dans le module amplificateur. Le barreau YAG à un diamètre de 6 mm et 100mm de long avec les faces taillées à un angle de 2 degrés pour éviter l'amplification par la fluorescence, de chaque coté du barreau se trouvent des lames quart d'onde, puis un polariseur et une cellule de Pockels suivi d'un miroir concave totalement réflecteur. J'ai également un doubleur de fréquence extra-cavité permettant de sortir des pulses Mégawatts à 532nm limite de diffraction.
