Laser Dye pompé par un laser Ion Argon à modes bloqués

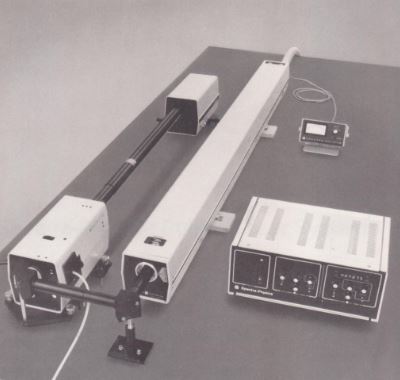

En utilisant le laser à jet de colorant SPECTRA PHYSICS Model 375 pompé par un laser à ion d'argon on peut obtenir des pulses picosecodes ( 5 - 7ps).
Pour ce la il faut équipé le laser pompe (laser à argon) d'un prisme muni d'un transducteur piezo-électrique permettant de faire fonctionner le laser pompe en modes bloqués "mode locked" sortant des pulses de 200ps séparés de 2L/c (longueur de la cavité du laser à argon).
On créer un 2 ème résonateur pour le laser Dye jet 375 ayant la même longueur que le résonateur du laser pompe pour créer un pompage à synchronisation dans le jet de colorant.
Pour cela le miroir de sortie du laser dye est maintenu à une distance 2L/c par une barre de quartz isolée thermiquement pour évité que l'onde de pompe se déplace dans le mince jet de colorant 50 microns.

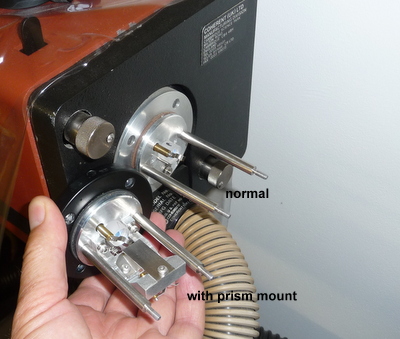

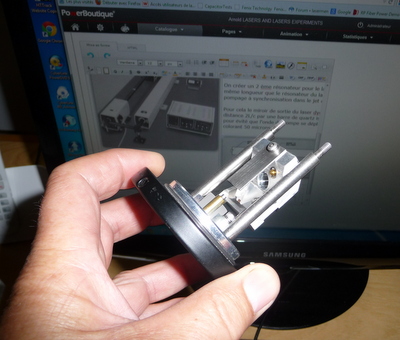

pour réaliser ce montage je vais utiliser mon laser à argon COHERENT model INNOVA 70 de 5W sur lequel je monte un prism muni d'un piezo qui va faire travailler le laser en modes bloqués ce qui va me produire des pulses de 100W et 200ps toute les 7ns (20nJ par pulse)

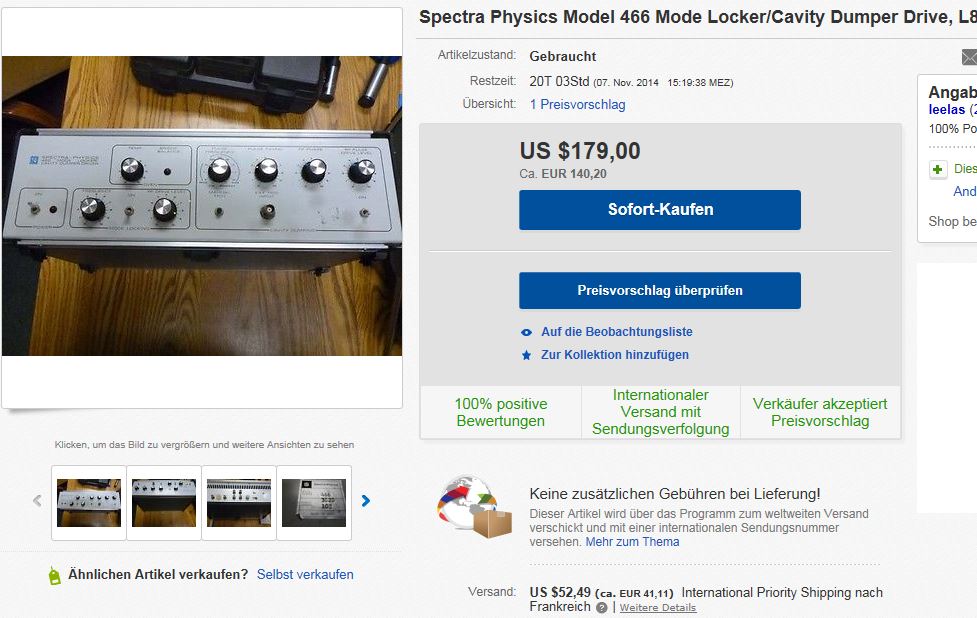

Il me manque le générateur de 82MHz 3W pour la génération des ondes acoustique dans le prism. (à voir sur Ebay)

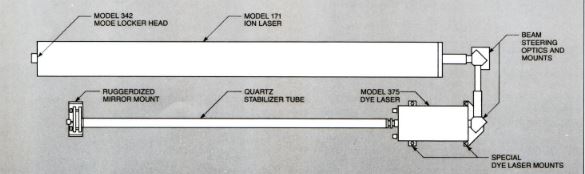

support du miroir de sortie du laser à colorant maintenu par un tube de quartz à la distance de 2L/c pour travailler en synchronisation avec le laser pompe à ion d'argon "mode locked"
Les caractéristiques du faisceau de sortie sont : Durée de pulse : 20ps Puissance crête : 1.5kW Energie : 30nJ Répétition : 4MHz;800kHz;400kHz;80kHz;40kHz;8kHz

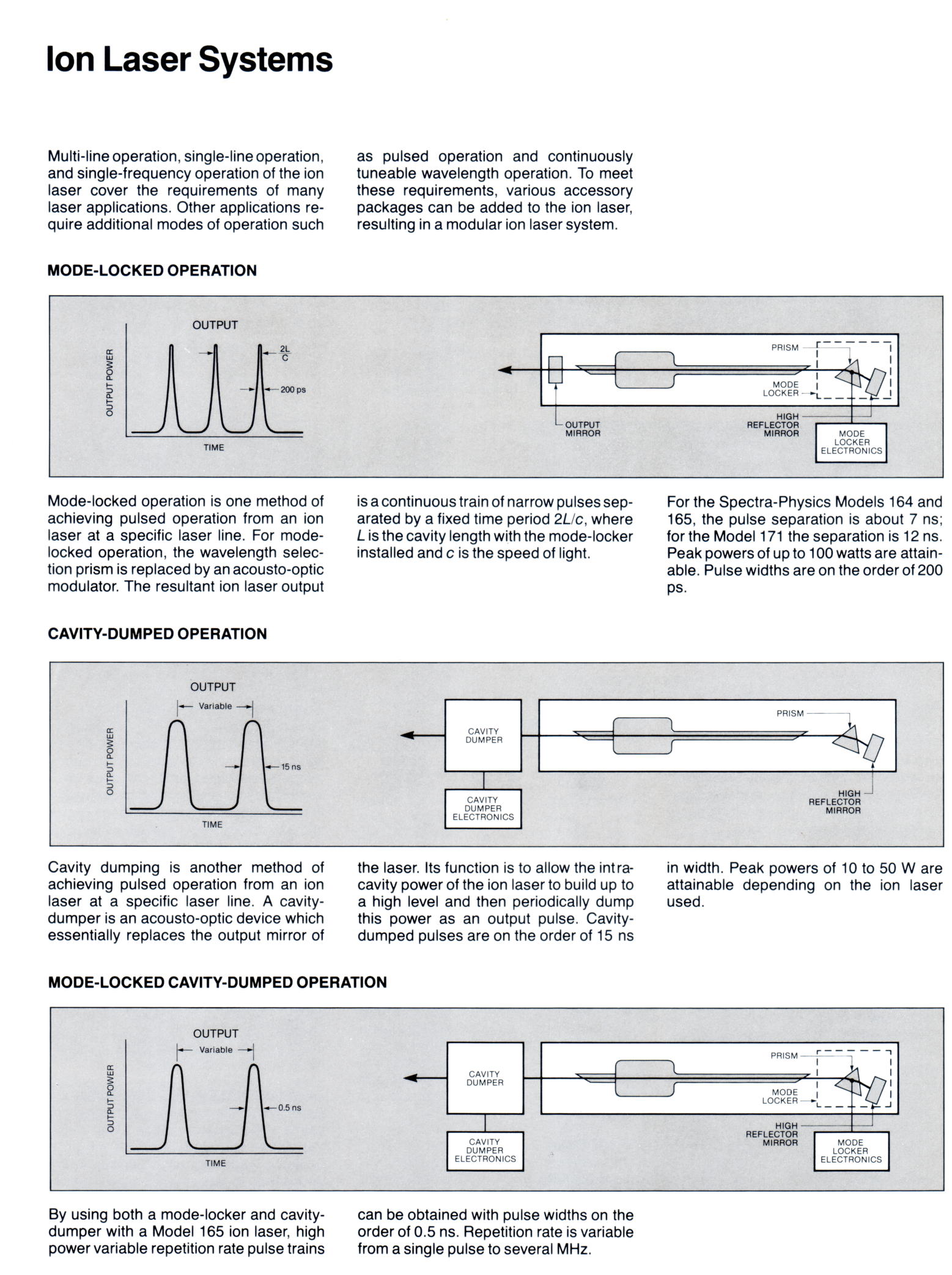

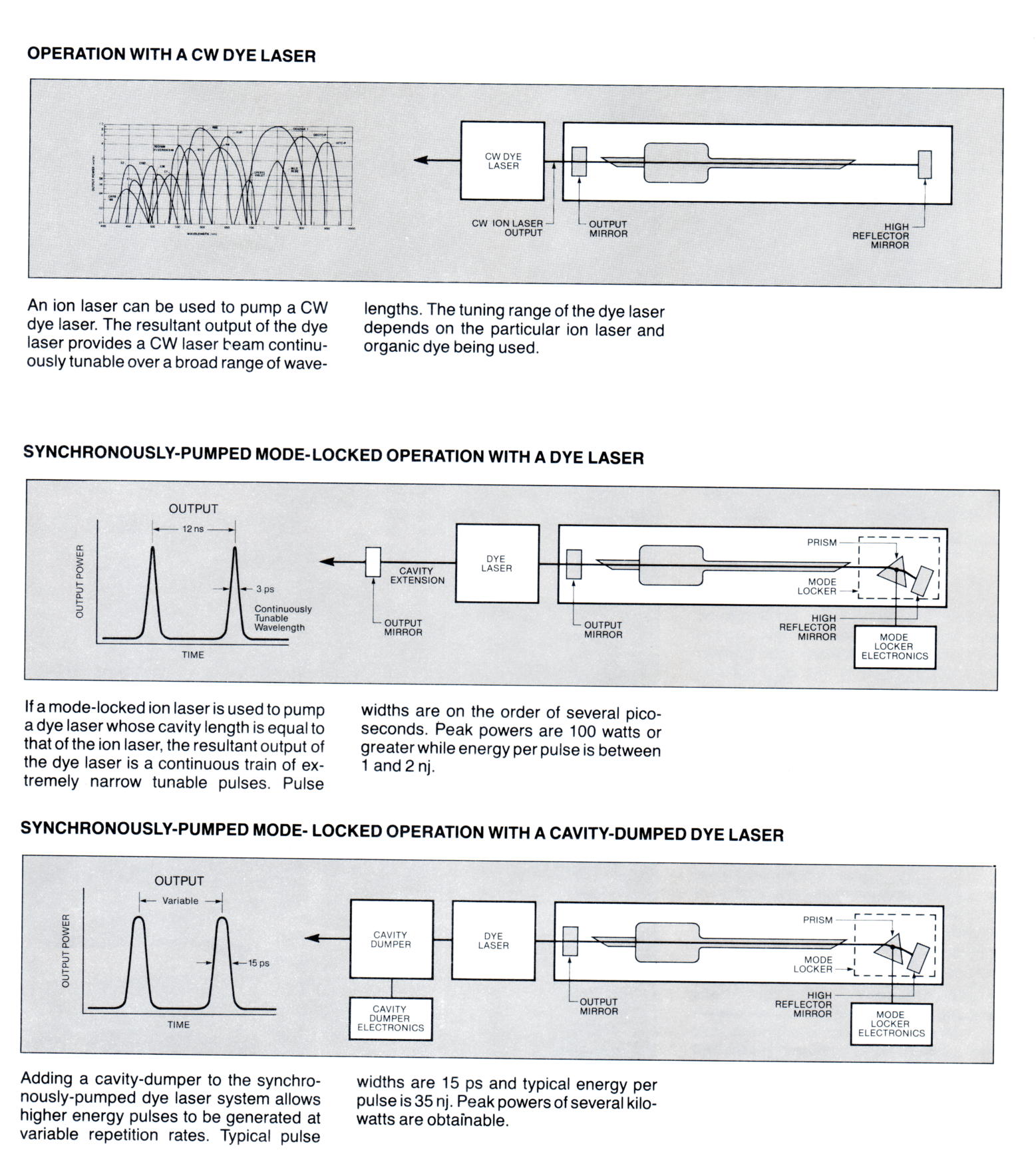

Catalogue (cliqué dessus)
