Laser DPSS Yb:YAG doublé intracavité









DOUBLAGE DE FREQUENCE AVEC UN KTP INTRACAVITE

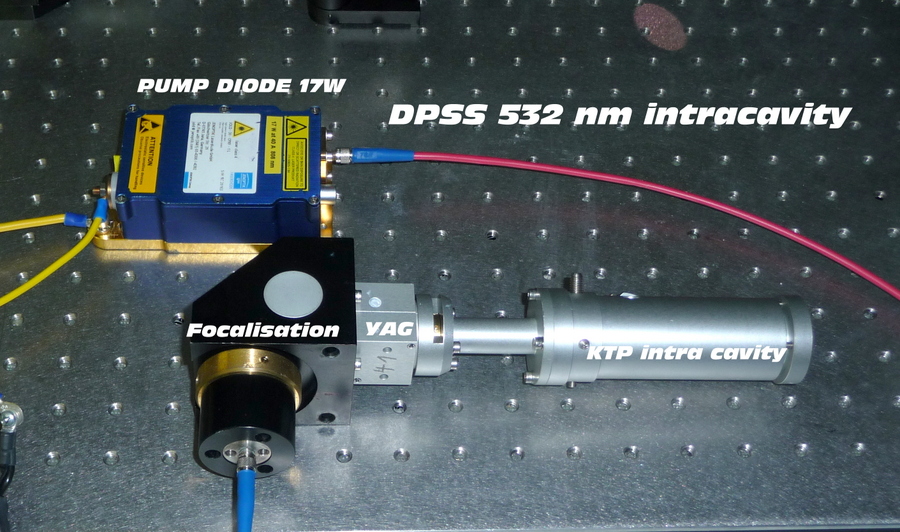

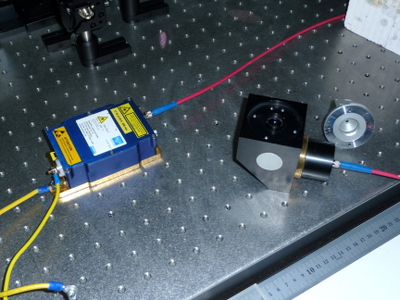

Ce laser DPSS pompé par une diode fibrée de 17W allant sur une tête laser .

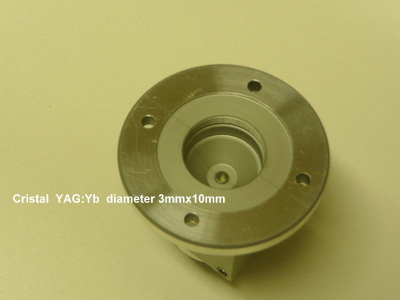

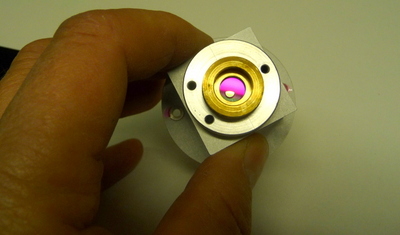

Cette tête laser se compose d'un coupleur pour la fibre avec une lentille de sortie fibre suivi d'un miroir à 45 degré puis d'une lentille de concentration qui permet de coupler l'énergie de la diode au barreau YAG de dimension 3 x 10mm conprenant sur sa face d'entrée un miroir HR 1064 / HT 808 et sur la face de sortie un miroir HR 808/HT 1064 .
Puis le faisceau passe un polariseur puis un diaphragme et rentre dans la cavité résonnante du KTP.
Cette cavité est en dehors de la cavité YAG .
Cette cavité KTP se compose de 2 miroirs sphériques avec un rayon de courbure égal à la distance entre les 2 miroirs ce qui permet d'avoir une intensité maximum au foyer commun de ces 2 miroirs foyer qui se trouve au centre du cristal KTP.
L'orientation dans les 3 axes est réaliser par des vis extérieures.
Le miroir d'entre du KTP est HT 1064 HR 532 avec rayon de courbure de140mm et le miroir de sortie HR 1064 HT 532, les 2 miroirs sont réglable en X et Y.
Le KTP fait 3 X 3 X 5 mm et est traîté AR 532 et 1064 nm.



Video va suivre dès que le laser fonctionne
