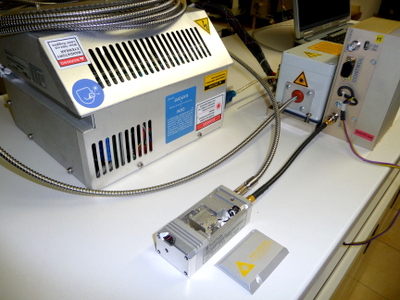

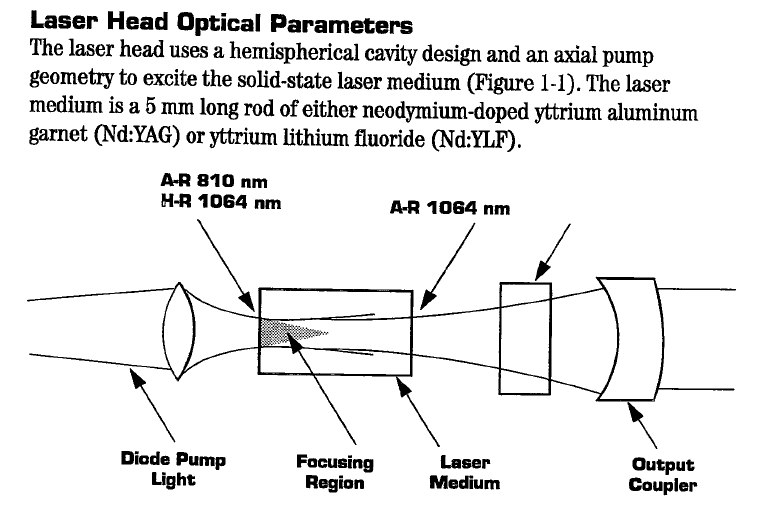

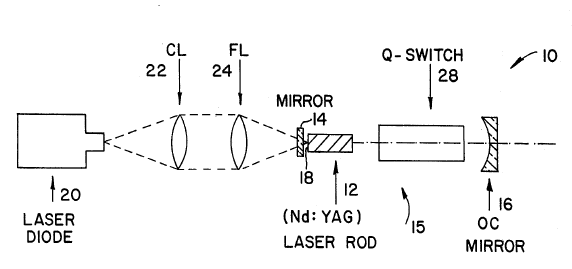

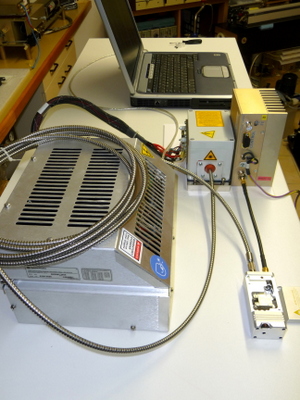

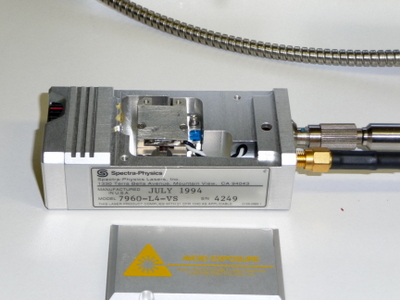

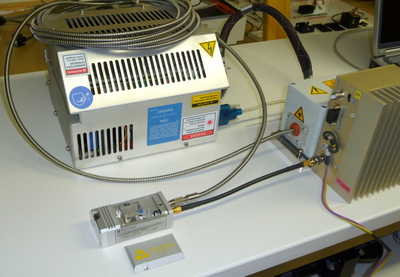

Ce laser DPSS se compose d'une tête laser, d'un générateur HF 27.12MHz pour exciter le modulateur acousto-optique permettant de travailler en mode déclenché, d'une alimentation pour la diode laser et le TEC. La tête laser comprends un cristal Nd:YLF de 5mm de diamètre pompé dans une cavité hemi-sphérique sur une des faces du barreau par une diode laser fibrée à 810nm. Un Q-switch acousto-optique est placé entre le barreau Nd:YLF et le miroir de sortie. La face d'entrée pompe du cristal et le miroir de sortie forme la cavité laser. La lumière pompe est couplée dans le barreau par une lentille qui couple le faisceau pompe avec le volume du mode fondamental TEM00. Le q-switch est l'élément qui présente une perte variable dans la cavité .Un générateur RF permet de contrôler les pulses lasers entre 1Hz et 50kHz.Des pulses uniques peuvent être générés. Le q-switch consiste en un bloc de verre de qualité optique sur lequel sont collés des transducteurs produisant des ondes acoustiques dans le verre. Ces ondes acoustiques produisent des variation d'indice de réfraction qui agissent comme un réseau de diffraction et qui produisent une forte perte dans la cavité . Quand le q-switch est excité il n'y a pas d'effet laser.Quand on coupe l'excitation de la cellule q-switch une oscillation laser prends naissance dans la cavité qui sort sous forme d'une impulsion géante!
