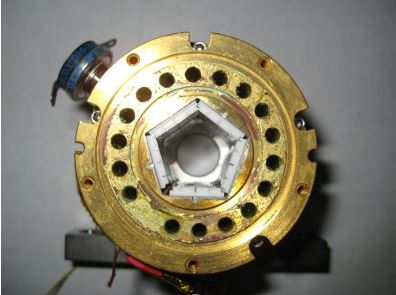

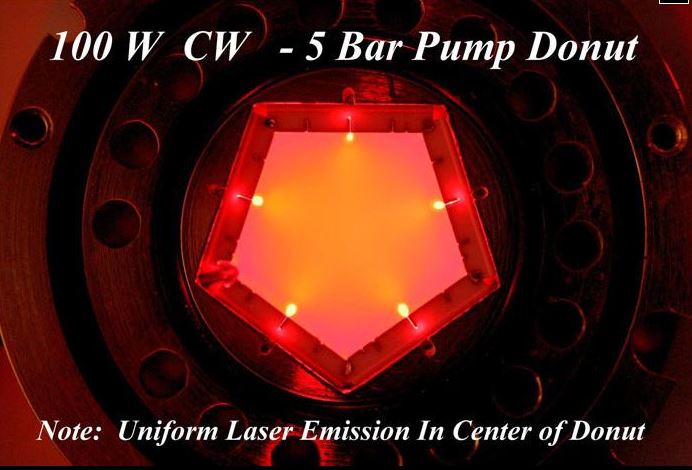

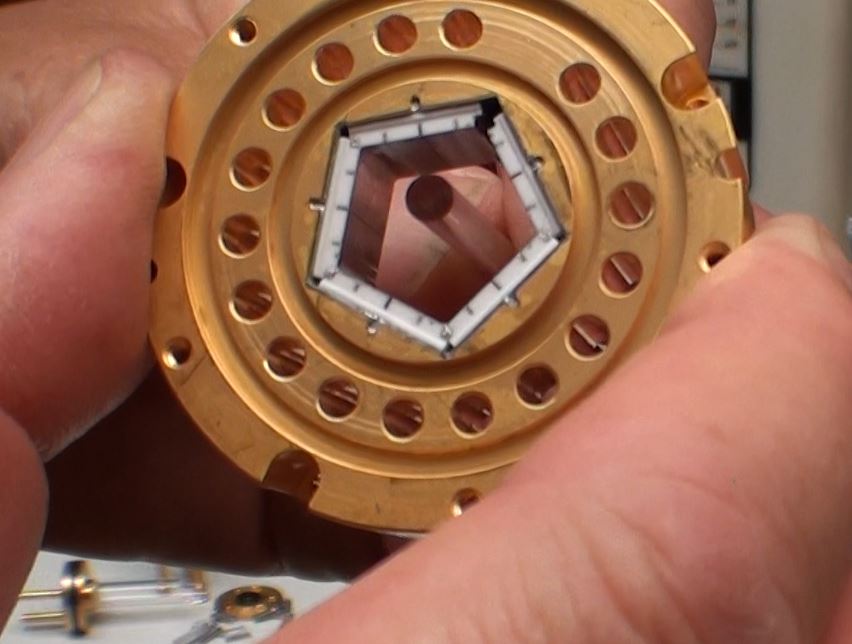

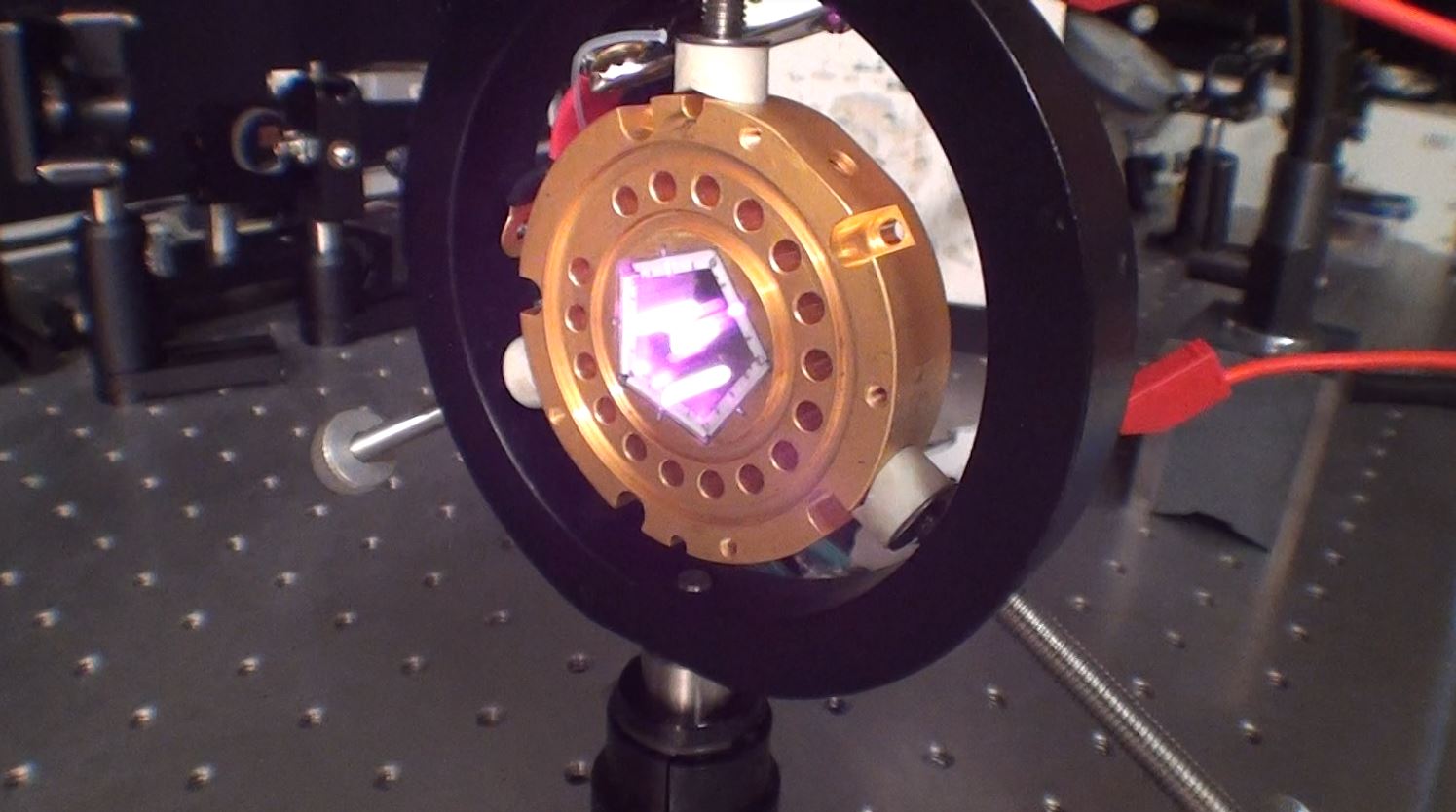

Diode laser COHERENT DONUT 100W Cette diode est une diode spécialement conçue pour le pompage de cristaux YAG. Elle se compose d'un corps en laiton servant de support pour les 5 diodes de 20W chacune et également de corps de refroidissement par circulation d'eau dans les orifices entourant le corps. Dans la partie centrale se trouve un pentagone dont chaque face est une diode laser permettant d'éclairer le cristal laser. Dans l'image de droite on voie la diode en fonctionnement avec la sortie du rayonnement au centre de chaque face et qui diffuse vers le centre de façon homogène pour pompé le cristal laser. Ces diodes peuvent être empilées de façon suivant la longueur du cristal laser de le pompé sur toute se longueur. Sachant que chaque éléments fait 10mm de longueur.

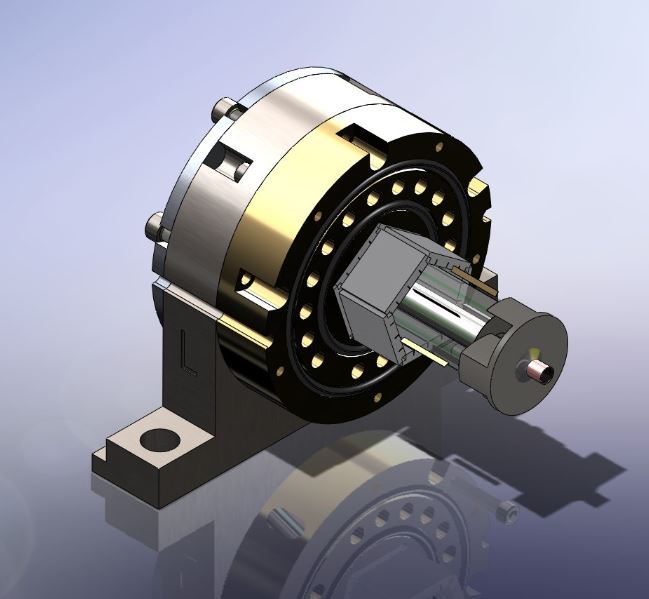

La vue de gauche représente une tête laser comprenant 3 diodes DONUT de 100W munie de 2 flaques latérales, une flaque d'entrée d'eau de refoidissement et une flasque de sortie d'eau de refroidissement. Le cristal YAG :Nd est entouré d'un tube de quartz permettant de refroidir le barreau laser par la circulation d'eau déionisée et filtrée!

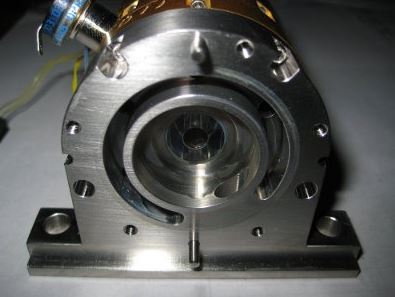

Flasque latérale servant de distribuer l'eau de refroidissement pour les diodes et le cristal laser.

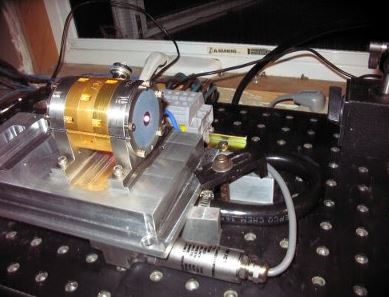

Laser 3 modules de 100W pompe et 80W de sortie à 1.06 um

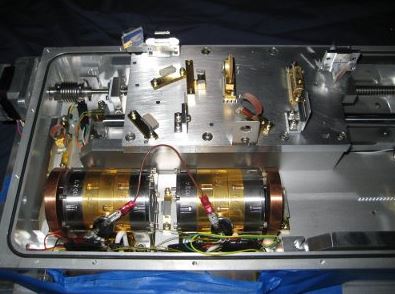

LASER COHERENT AVIA 2 têtes laser total 600W pompe et 300W de sortie
Laser comprenant 1 module de 100W pompe

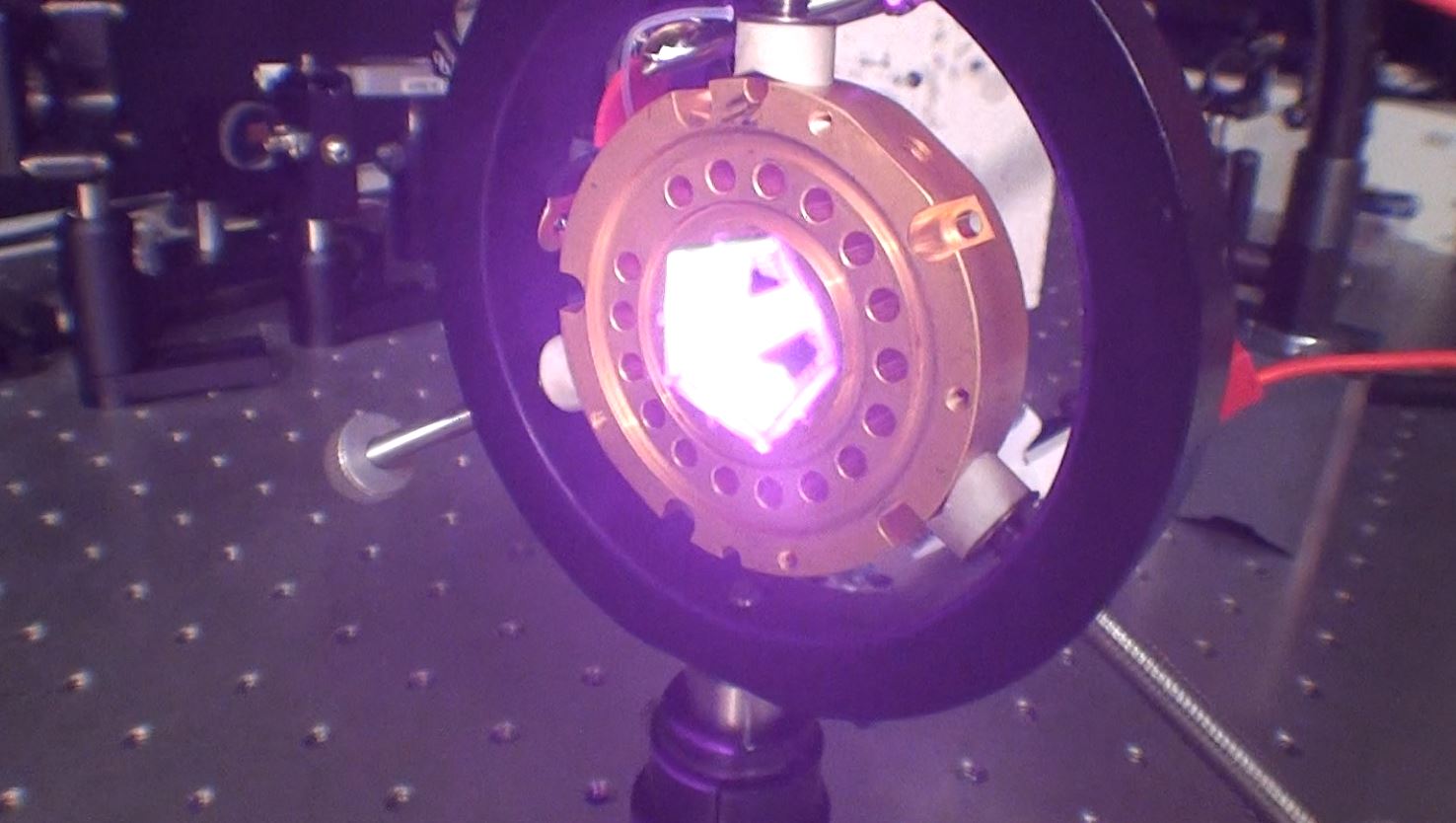

Teste de la diode durant 3 secondes à 20% de la puissance nominal car elle n'est pas refroidie
