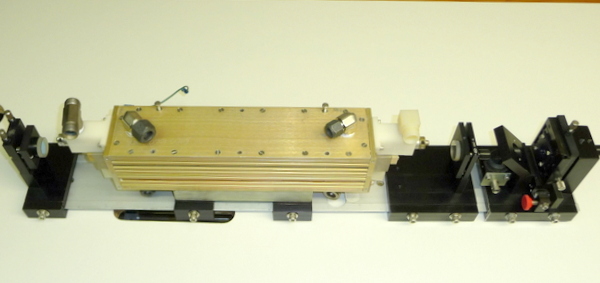

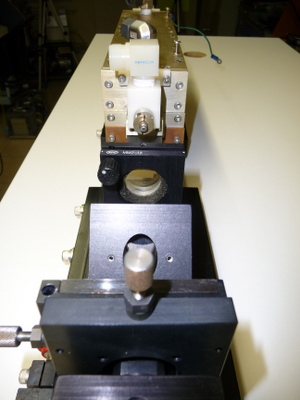

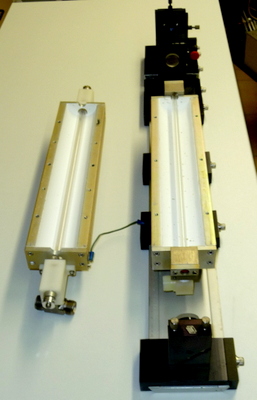

Ce laser à colorant est un model SLL100
de CANDELA. Il équipait un laser médical pour le traitement de cancer
par photo therapie. Ses caractéristiques sont: Energie par pulse 200mJ Durée de pulse 1000ns Puissance crête 200kW Pulses par seconde; max 20
Video en HD

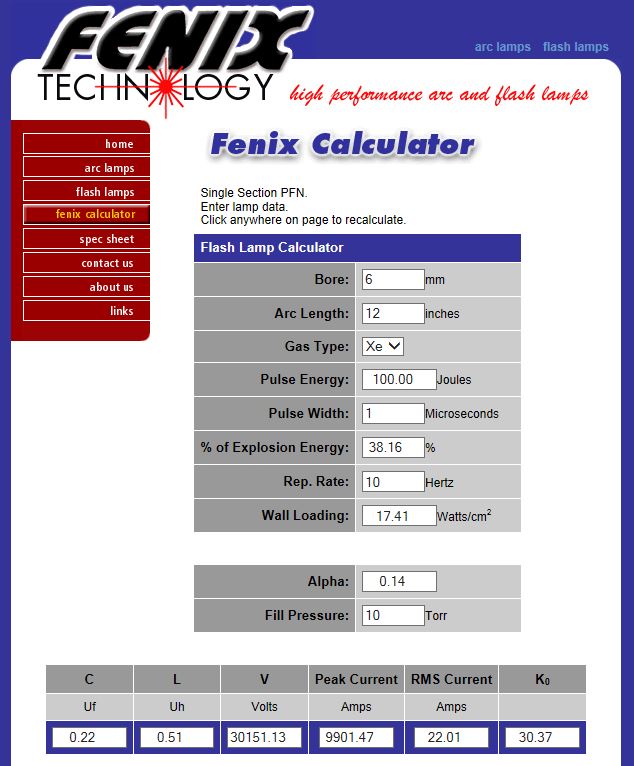

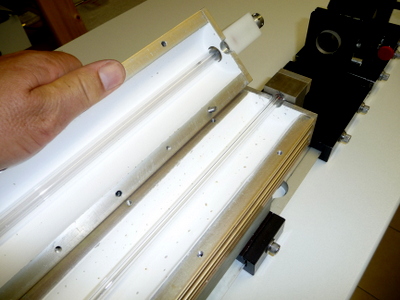

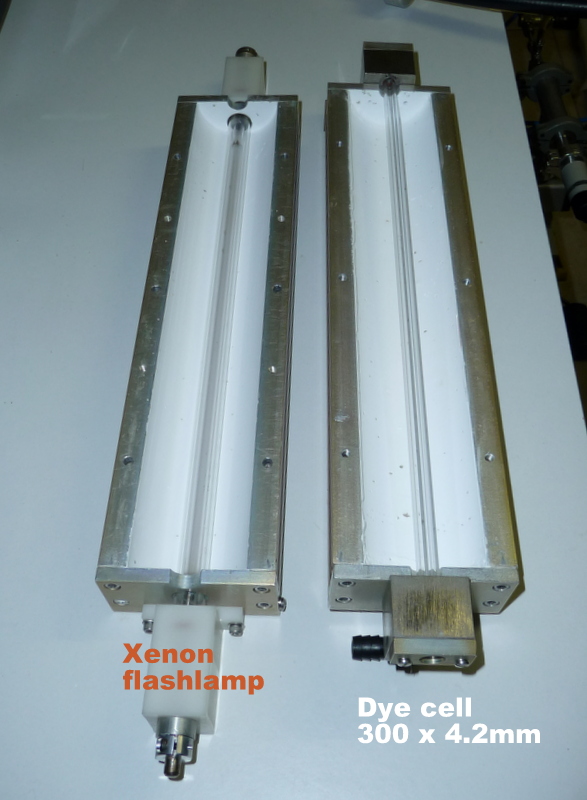

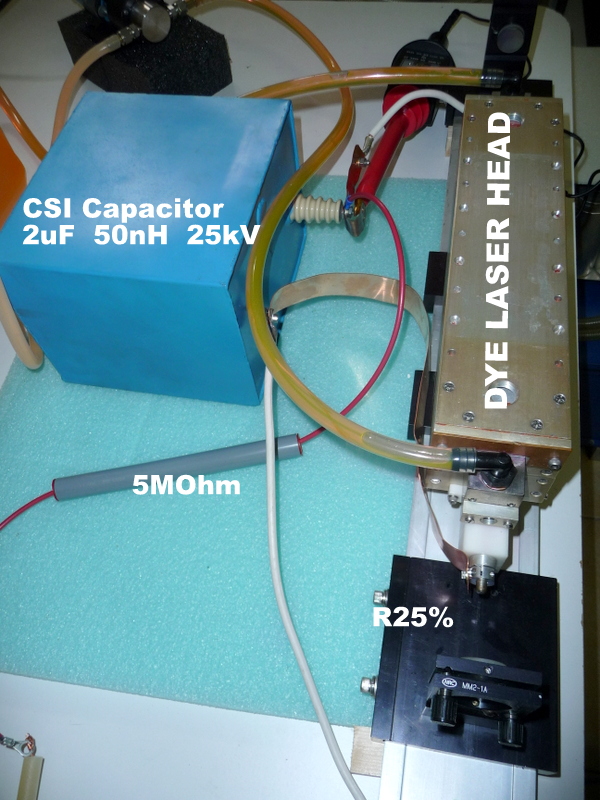

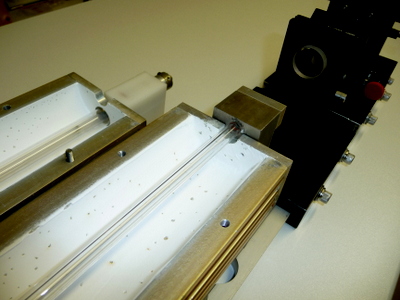

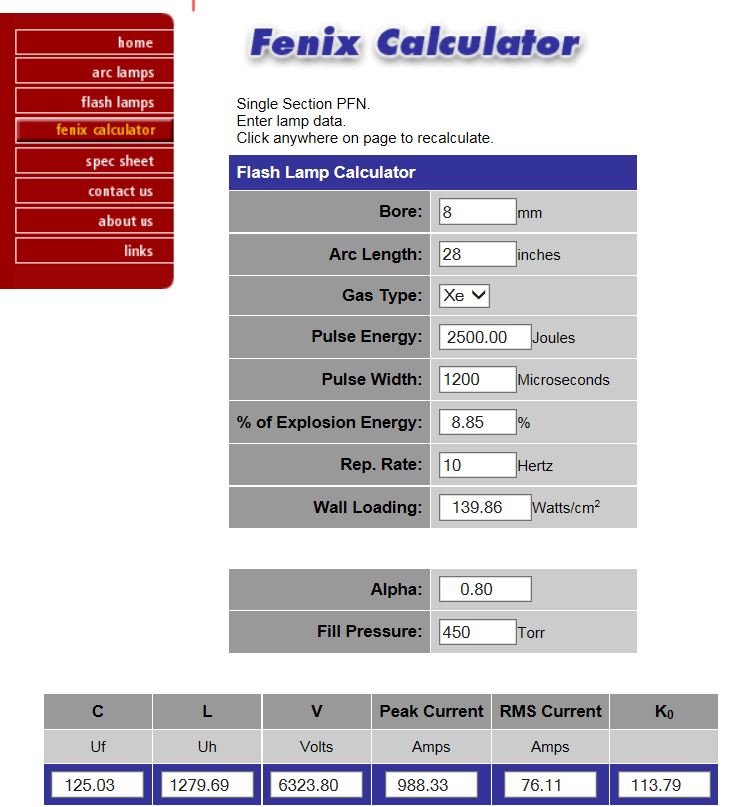

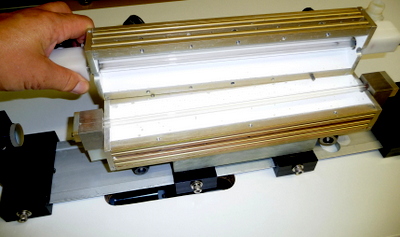

Préparation du laser pour le faire fonctionner : Après une révision complète de la tête laser et modification des entrées du colorant (pour évité que des bulles d'air se forment près des fenêtres de sortie), il s'agit dans un premier temps de connaitre les conditions de fonctionnement du tube flash. Le tube est en quartz diamètre extérieur 7mm et diamètre intérieur 6mm et 300mm de long. Le condensateur de décharge CSI à une capacité de 2 micro Farads et une inductance interne de 50 nano Henry. Avec le calculateur Fenix voici les valeurs pour une capacité de 2uF et 0.22uF
PREMIER TEST

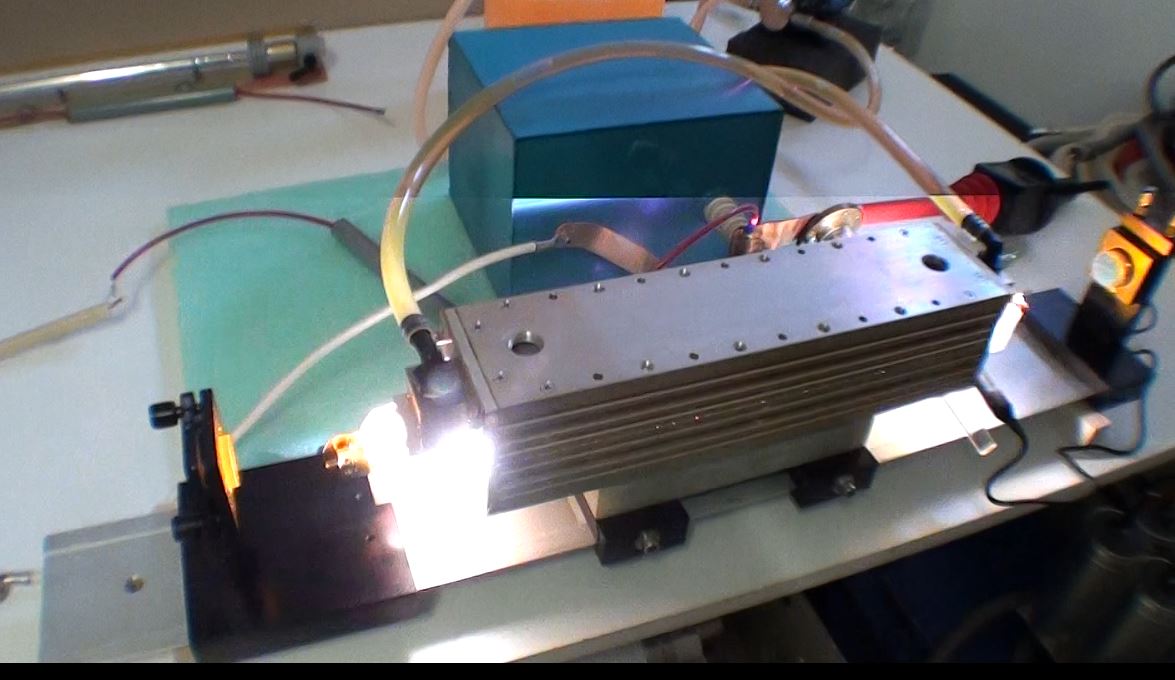

Consiste à tester le laser en régime super radiant avec seulement le miroir totalement réflecteur arrière.

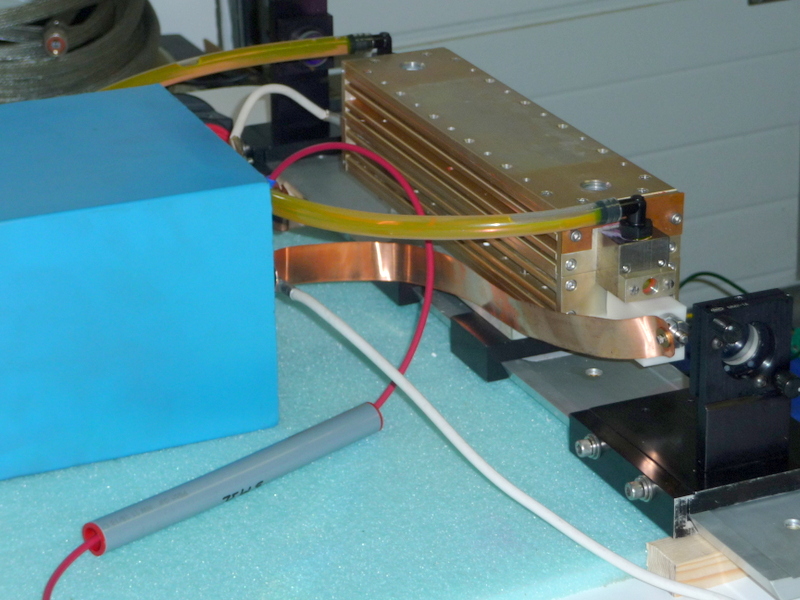

Le tube flash au xénon est directement connecté aux bornes du condensateur de 2uF ce qui limite la tension de décharge à la tension disruptive d'amorçage du tube flash qui se situe au alentour de 4-5 kV soit une énergie de 20 joules.

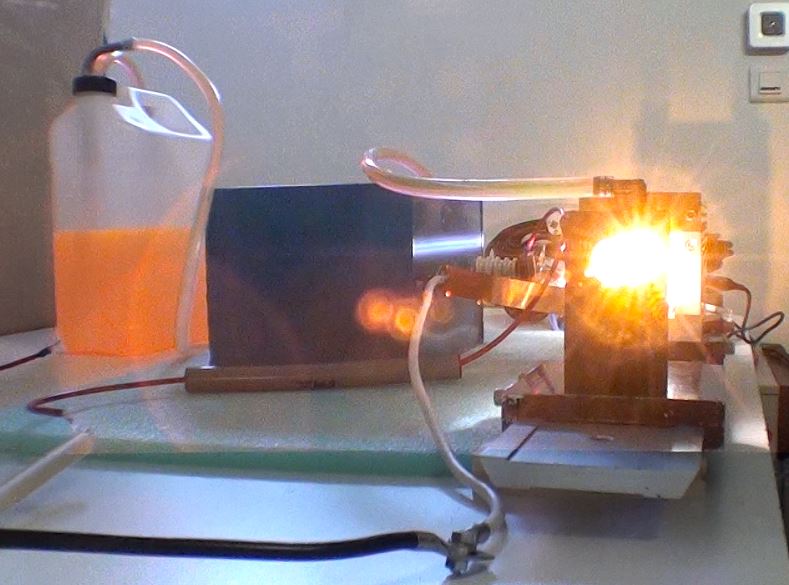

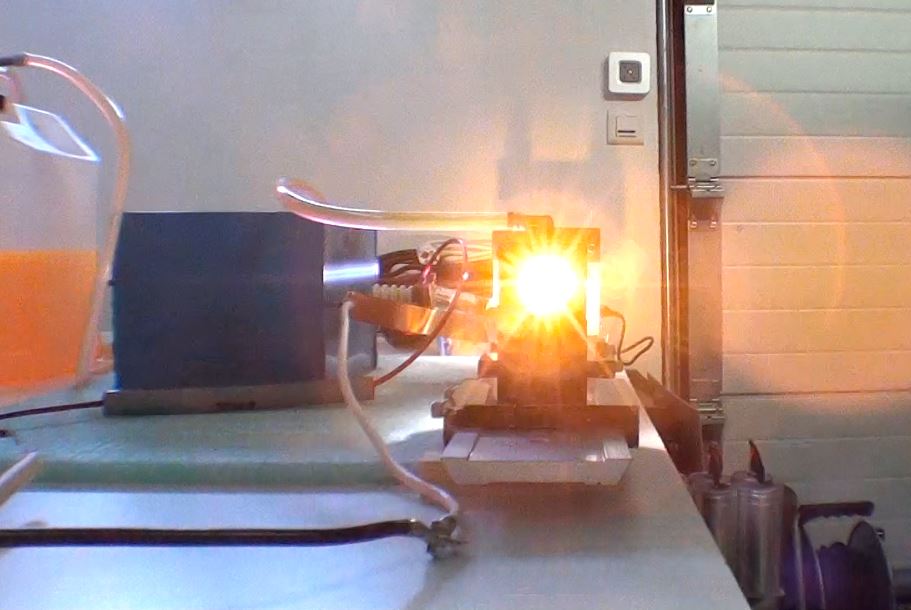

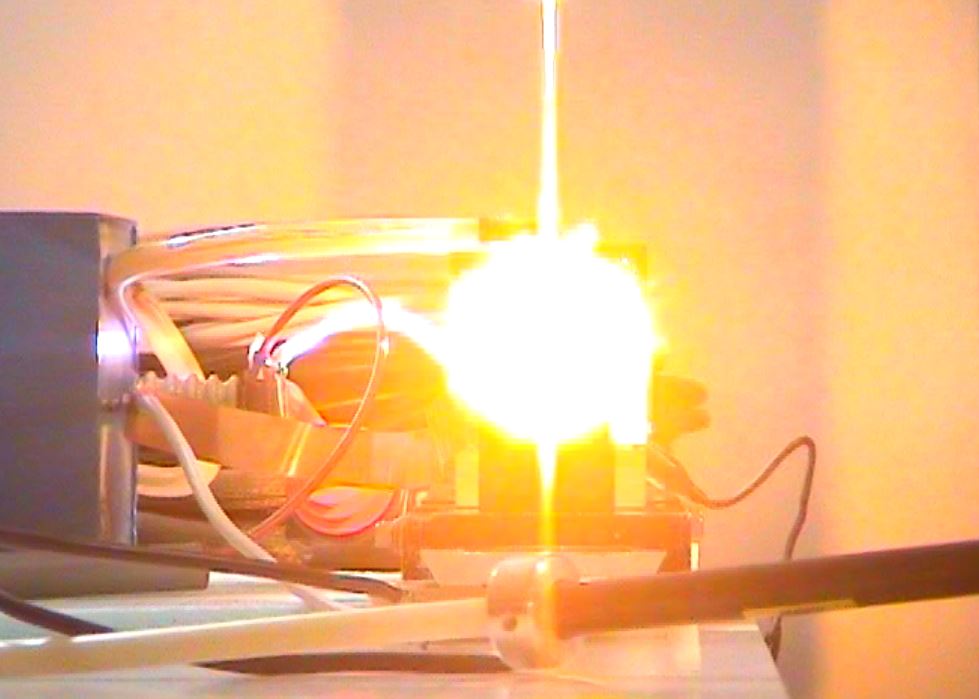

L'effet laser super radiant est bien obtenu déjà dans cette configuration!

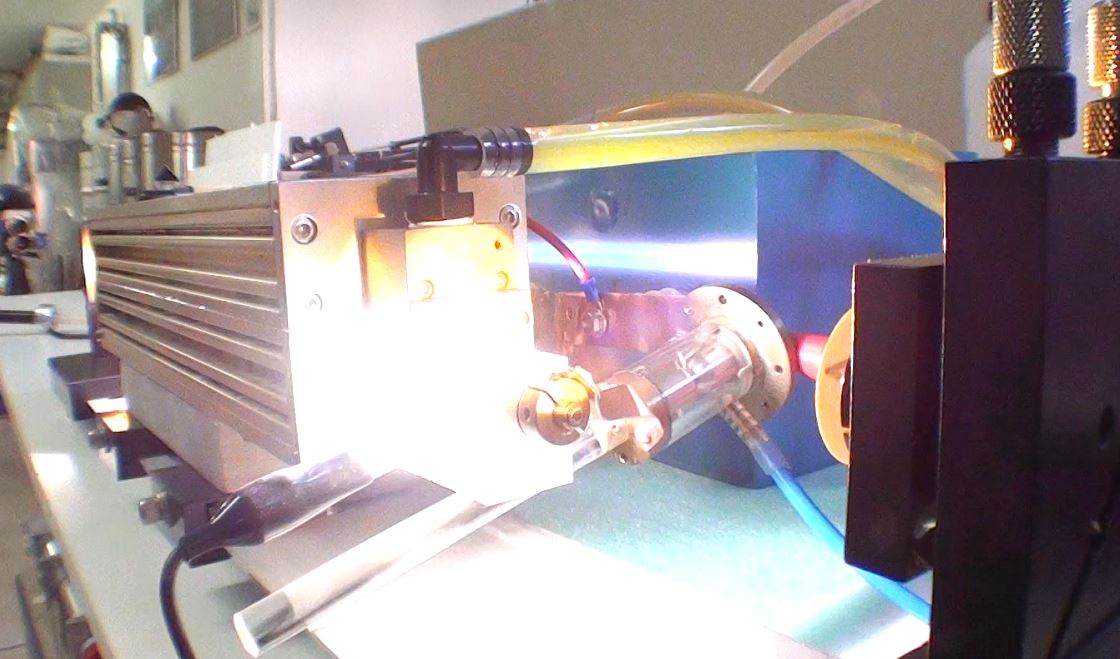

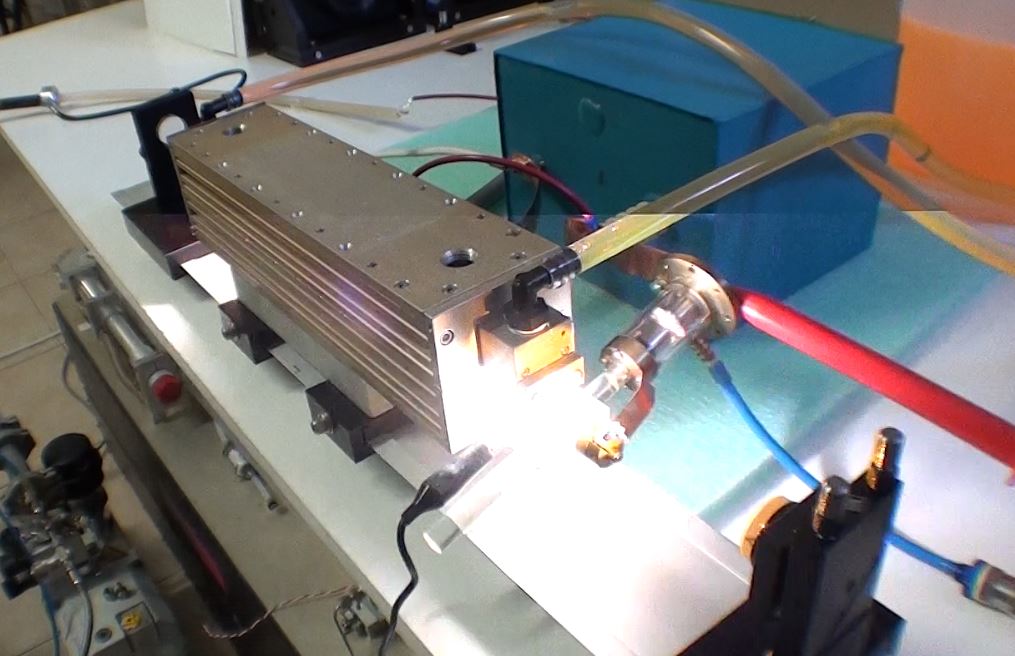

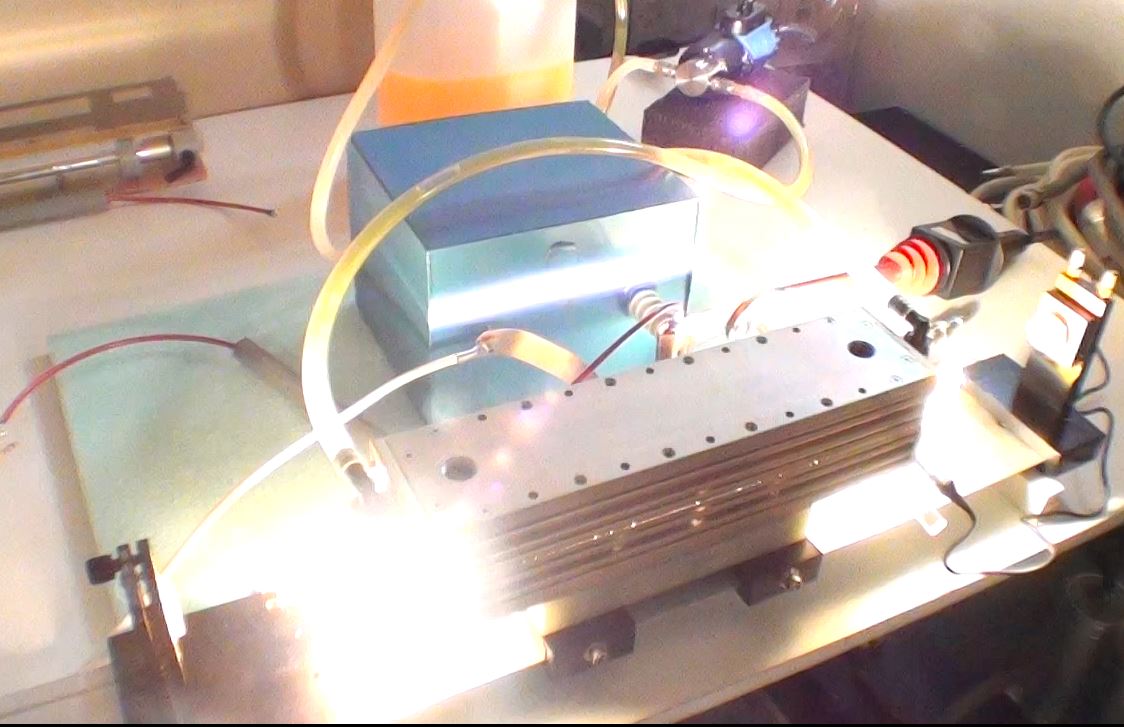

La deuxième étape consiste à mettre un éclateur en série de manière à augmenter la tension de charge donc de décharge.
La tension maximum à ne pas dépasser est de 11kV ce qui correspond à une énergie de 100J émise en 1 microseconde (100MW) avec un courant de décharge de 29kA . Dans ce cas on travail à 38% de l'énergie d'explosion du tube flash.
