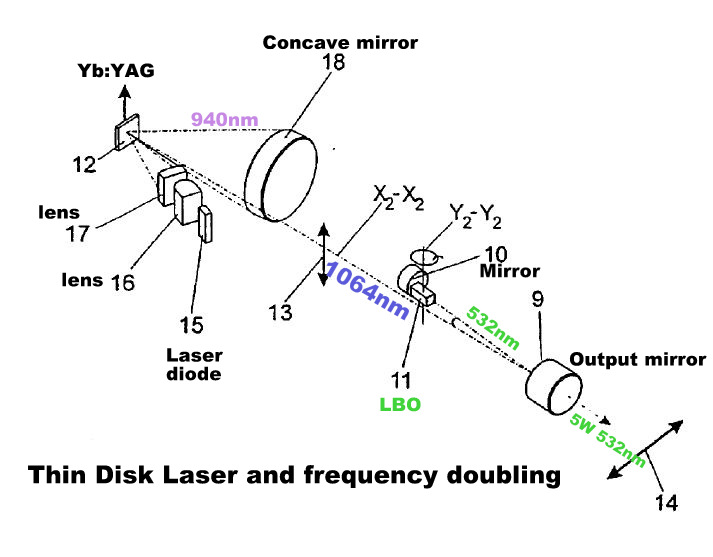

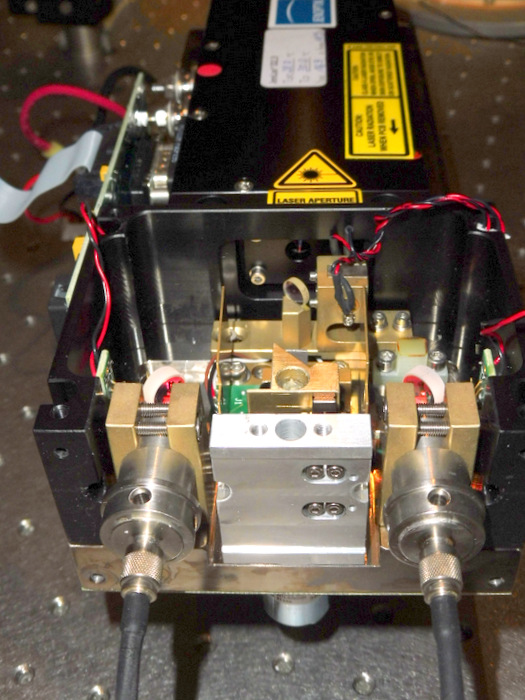

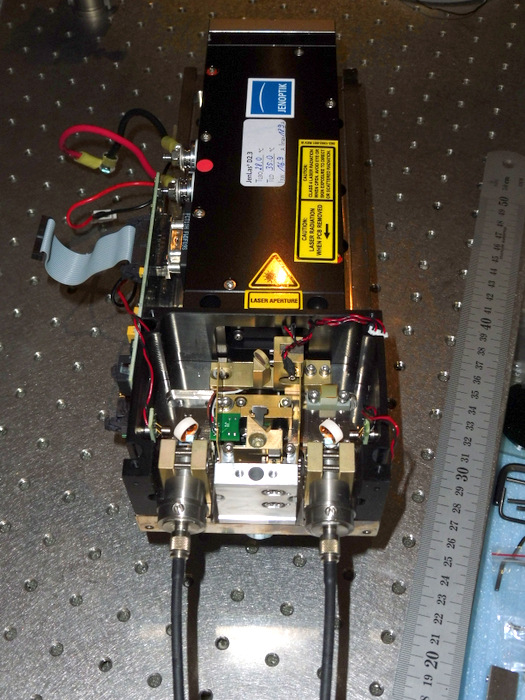

Le laser JENLAS D2.3 est un laser à disque mince YAG dopé à l'ytterbium. Le pompage se fait en 4 passage d'un faisceau pompe émis par une diode laser à 940nm qui peut travailler en continu ou en régime pulsé. La lumière émise par la diode 15 est focalisée au moyen des lentilles 16 et 17 sur le disque mince (0.1mm) et renvoyer sur le miroir concave 18 qui le renvoi sur le disque mince muni d'un miroir HR pour 940 et 1030nm. Le faisceau IR est focalisé sur le cristal doubleur LBO par le miroir de sortie 9.

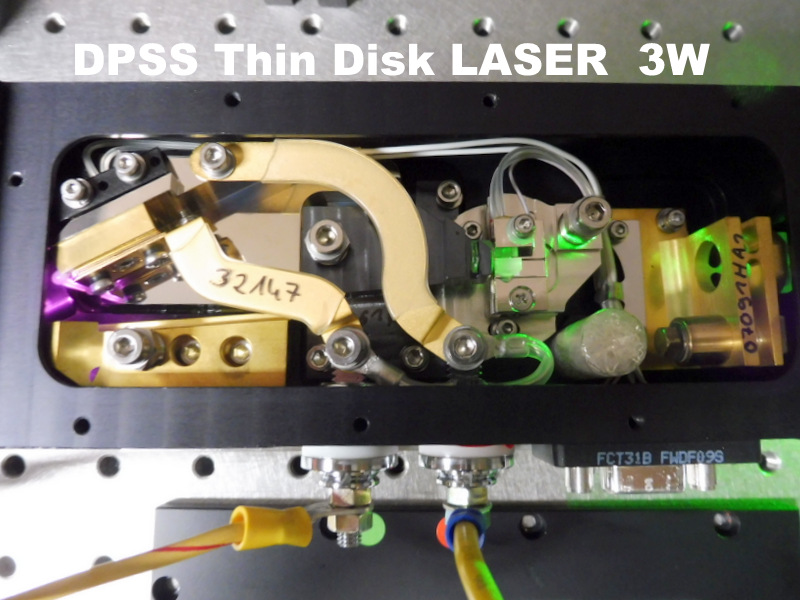

La grande particularité de ce laser est qu'il est très compact pour la puissance continue à 532nm qu'il délivre grâce à l'architecture disque mince. Il va remplacer mon laser à argon qui consomme près de 10 kW pour 5W de sortie qui me permettra de pomper le laser MIRA900 femtoseconde.

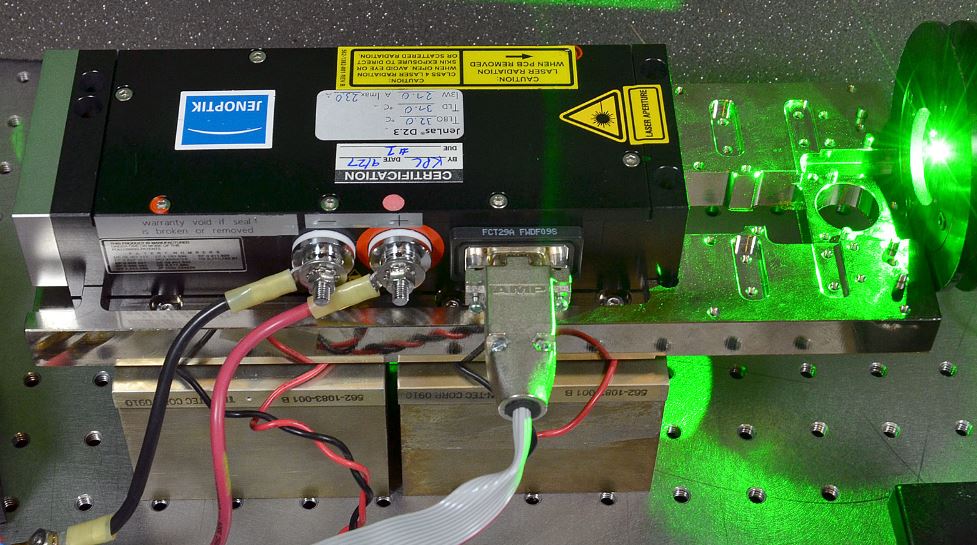

Le laser JENLAS D2.3 nécessite pour fonctionner une alimentation pour diode laser de 2V maximum 25A. Une alimentation DC 2 x 6V pour les 2 TEC servant à refroidir la diode de pompe. Une alimentation pour le TEC interne servant à maintenir la température du cristal doubleur LBO ainsi que les 2 système de régulation de température.

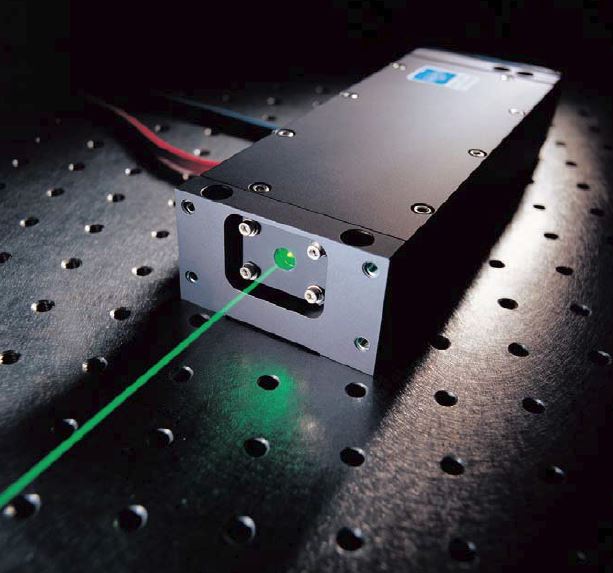

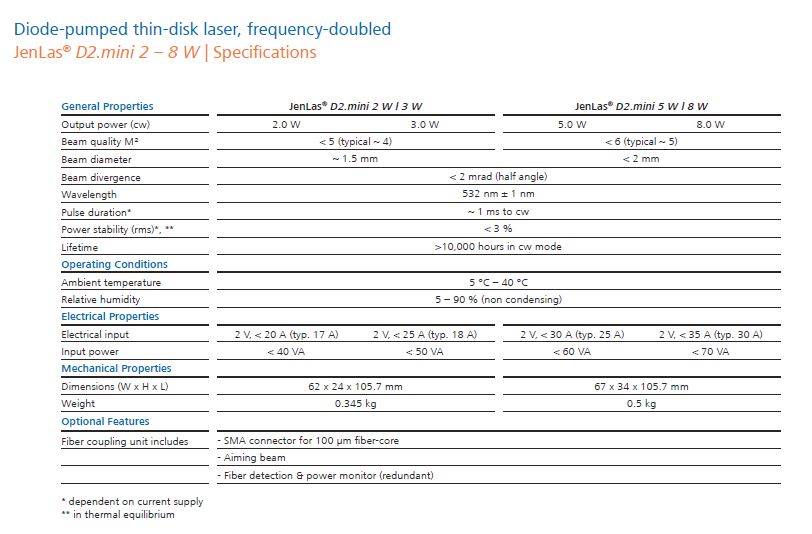

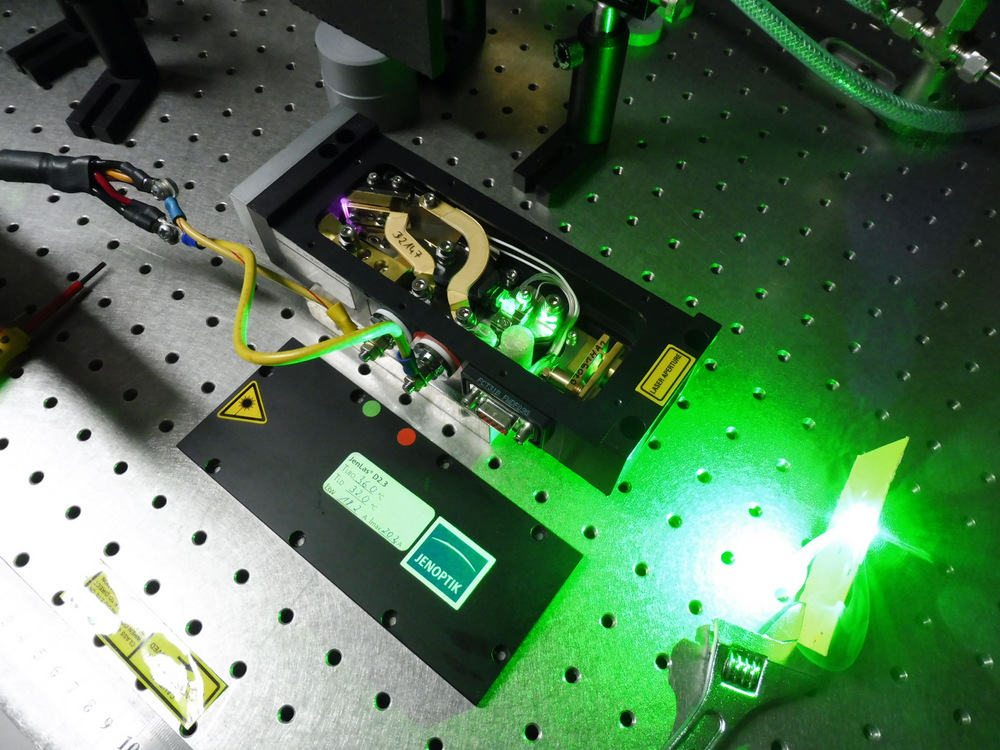

La sortie laser à 532nm est polarisée horizontalement 100:1 avec une puissance maximum de 5W TEM00. Le diamètre du faisceau laser est de 2mm.
