Femto HighQ

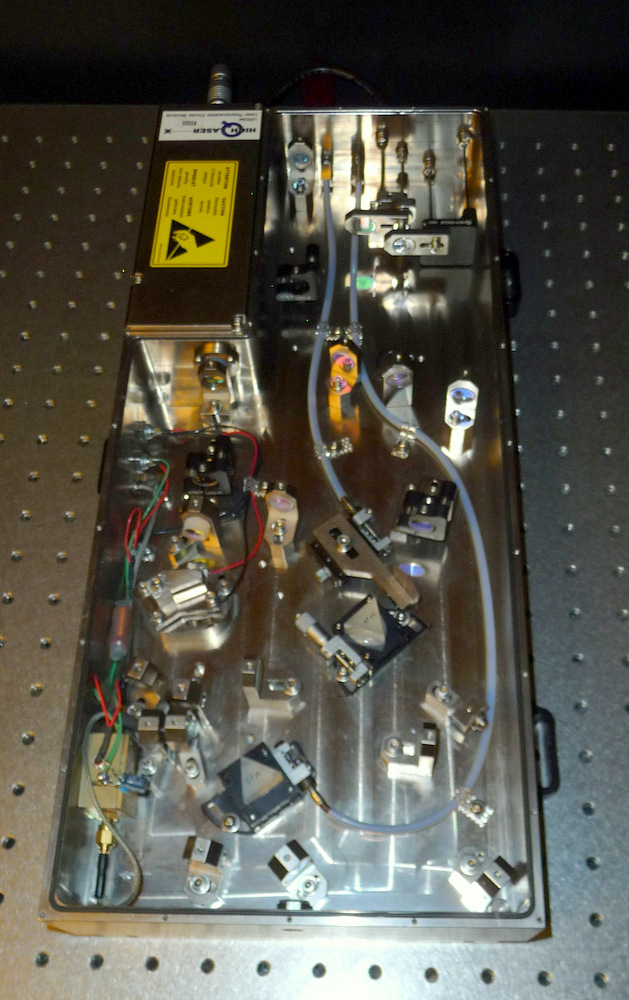

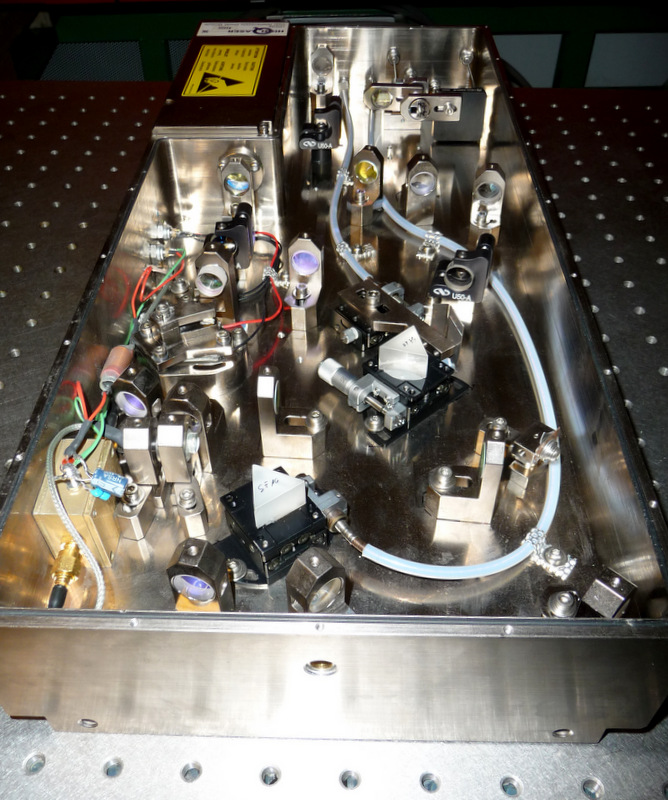

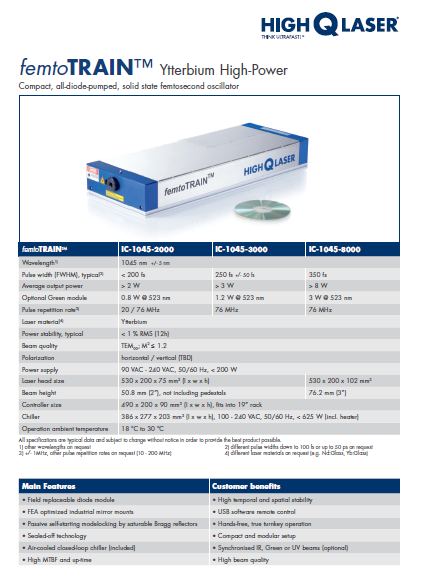

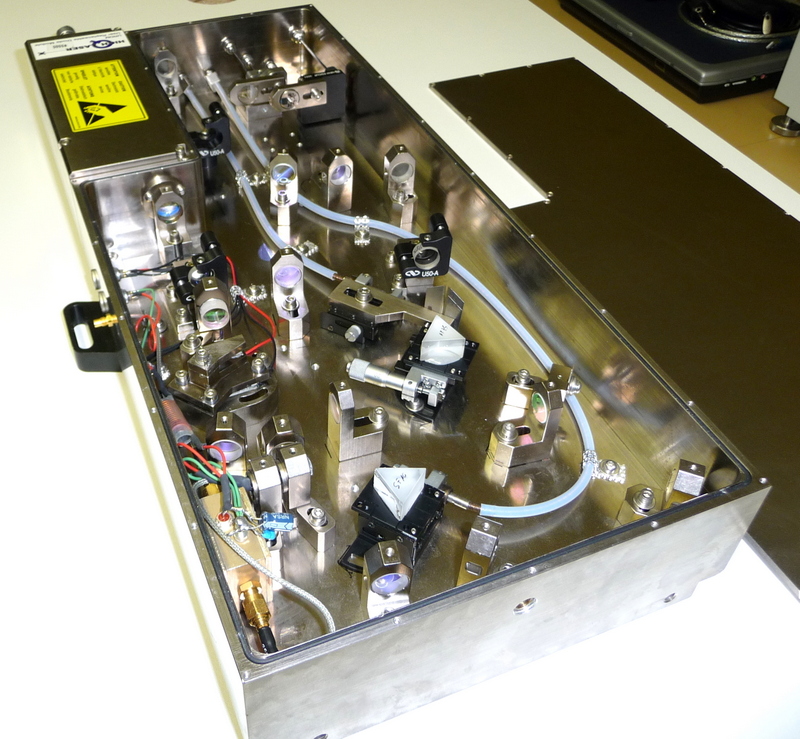

Ce laser femtosecond est le model IC1040-3000

Il se compose d'un cristal Yb:SYS pompé par une diode laser de 8W@979nm.

Il émet des pulses de lumière de 568kW durant 250 femtosecondes et ceci à une fréquence de répétition de 21MHz!
Le faisceau est TEM00 de 1mm de diamètre et à 1040 nm.L'énergie contenue dans un pulse est de 142 nJ.

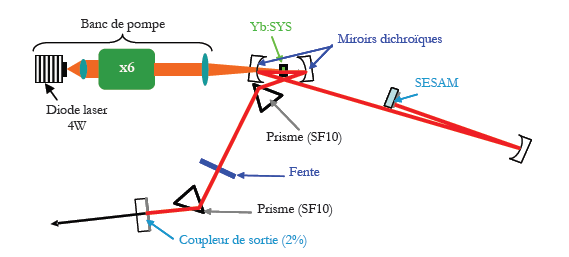

une diode laser de 8W émet à travers un télescope de 6X puis est focalisé par un doublet sur le cristal Yb:SYS dont le résonateur se compose de 2 miroirs dichroïques concaves, d'un miroir SESAM servant a mettre en phase les différents fréquences longitudinales pour créer l'impulsion femtosecondes.(SPM)La fréquence de répétition dépend de la longueur total du chemin optique entre le SESAM et le coupleur de sortie de 2%.

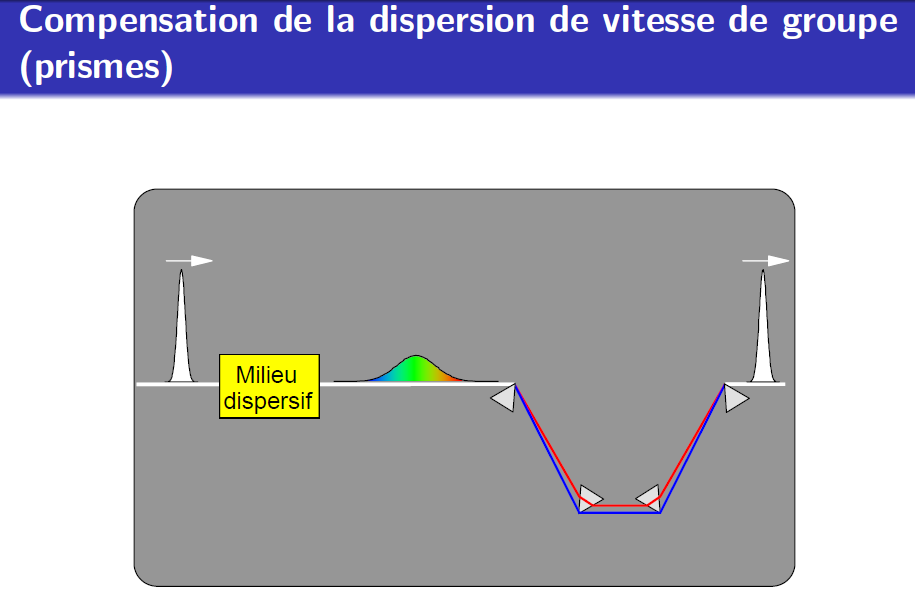

Les 2 prismes en (SF10) servent à la la compensation de la vitesse de groupe (GVD). Le blocage des modes longitudinaux verrouillés en phase se fait par le miroir SESAM.
La fente sert de filtrage spectral du gain pour que le laser parte en régime impulsionnelle femtoseconde et non pas en régime continu.

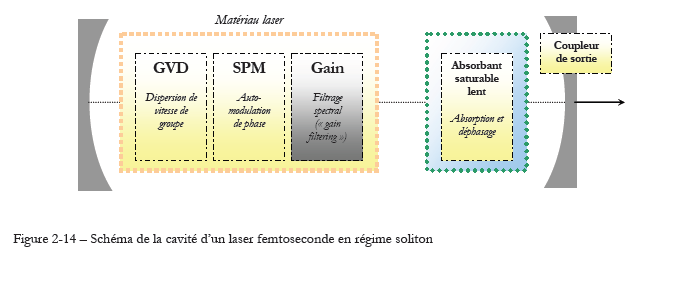

EXPLICATION DU BLOCAGE DE MODES


EXPLICATION Yb:SYS par Frédéric DRUON




Video en HD plein écran !
