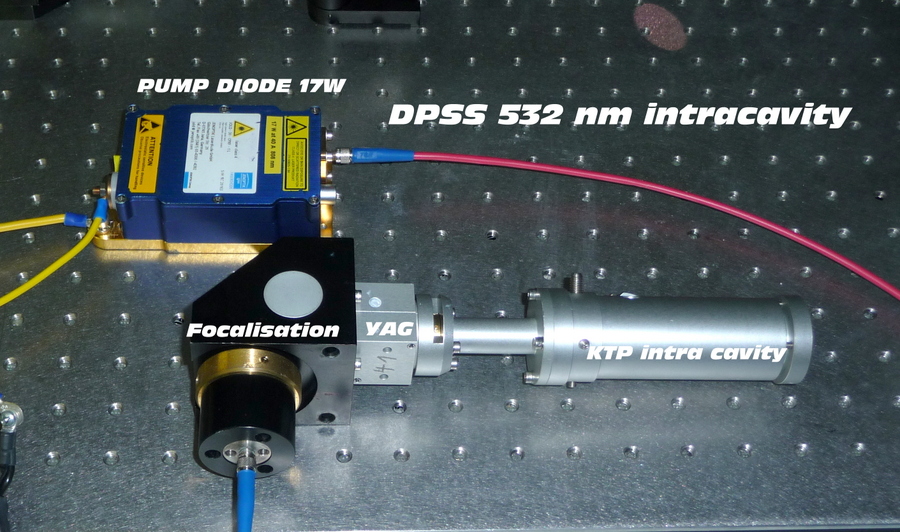

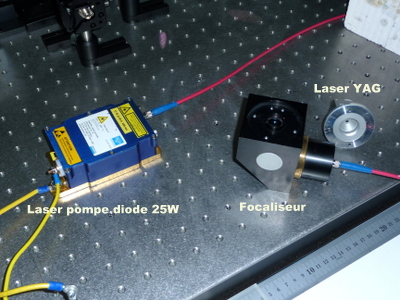

Cette tête laser se compose d'un coupleur pour la fibre avec une lentille de
sortie fibre suivi d'un miroir à 45 degré puis d'une lentille de concentration

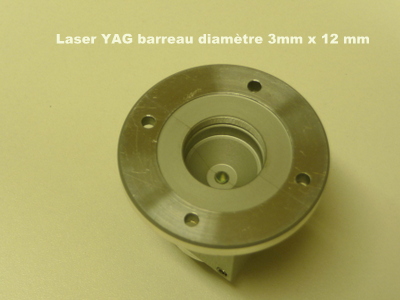

qui permet de coupler l'énergie de la diode au barreau YAG de dimension 3 x 10mm

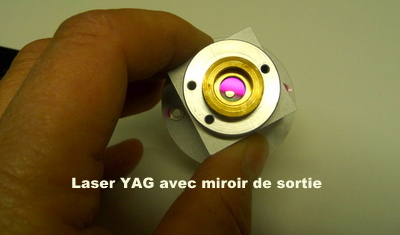

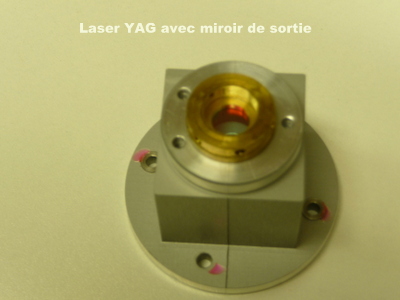

comprenant sur sa face d'entrée un miroir HR 1064 / HT 808 et sur la face de
sortie un miroir HR 808/HT 1064 . Puis le faisceau passe un polariseur puis

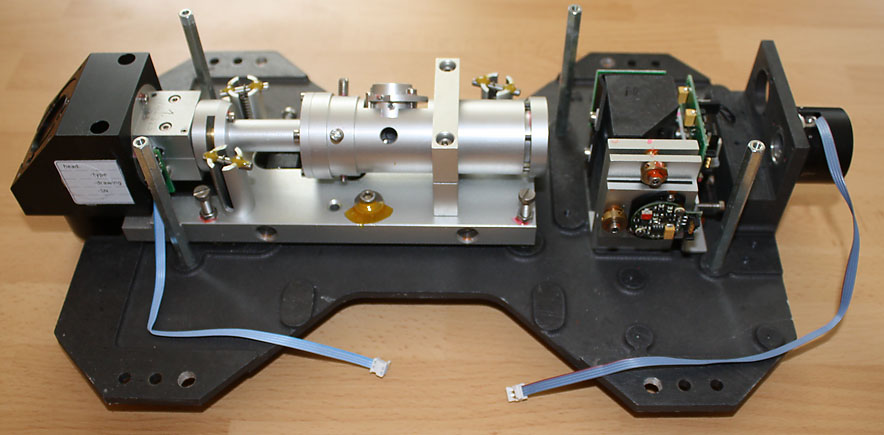

un diaphragme et rentre dans la cavité résonnante du KTP. Cette cavité est
en dehors de la cavité YAG . Cette cavité KTP se compose de 2 miroirs
sphériques avec un rayon de courbure égal à la distance entre les 2 miroirs ce
qui permet d'avoir une intensité maximum au foyer commun de ces 2 miroirs foyer
qui se trouve au centre du cristal KTP. L'orientation dans les 3 axes est
réaliser par des vis extérieures. Le miroir d'entre du KTP est HT 1064 HR 532
avec rayon de courbure de140mm et le miroir de sortie HR 1064 HT 532, les 2
miroirs sont réglable en X et Y. Le KTP fait 3 X 3 X 5 mm et est traîté AR 532
et 104 nm.
