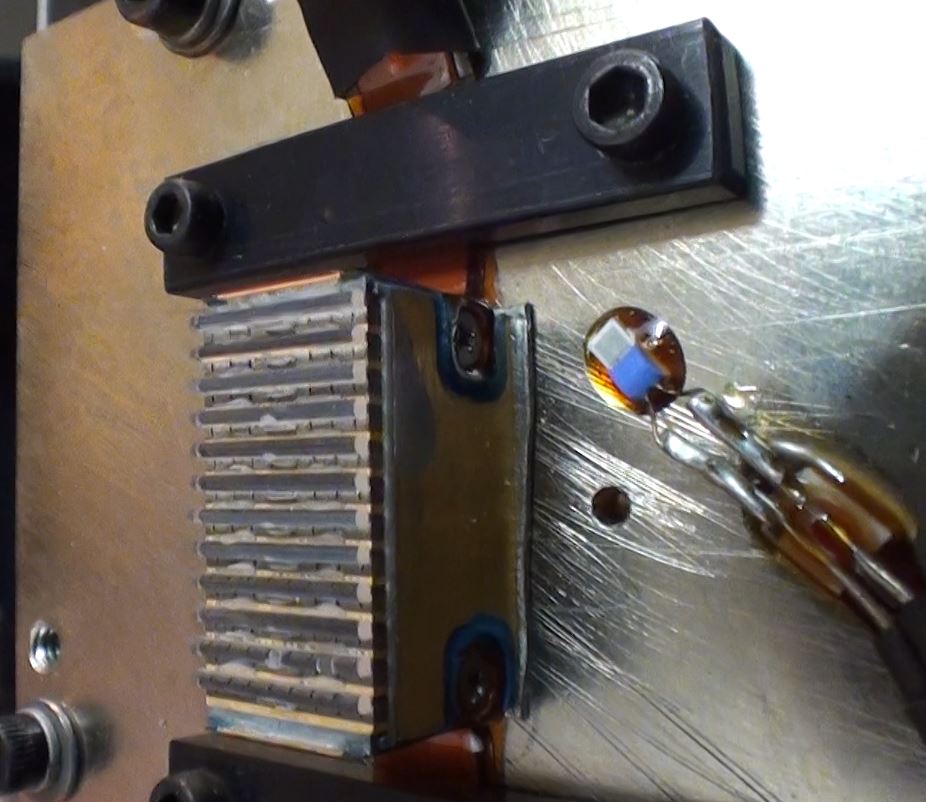

Voici une diode laser type QCW qui travail en régime pulsé.
Elle se compose de 12 barettes de 100W qcw munie de 12 lentilles de quartz permettant de réduire la divergence dans un des 2 axes.
Les élements de diode sont connectées en série donc sous une tension de 24V.

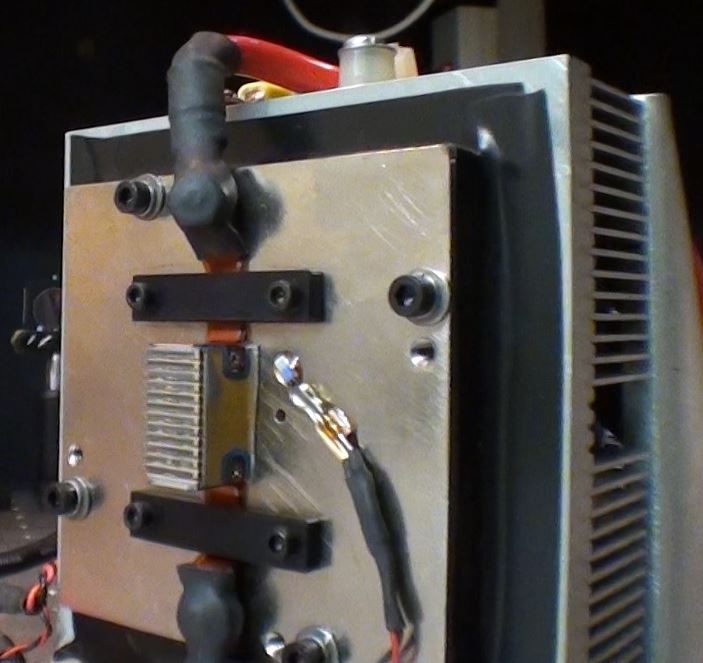

Cette diode est montée sur un TEC muni d'un thermocouple permettant de mesurer la température de la plaque de cuivre. Entre le corps de la diode et la plaque de cuivre le transfert de chaleur s'effectue par une feuille d'indium de 0.2mm d'épaisseur.

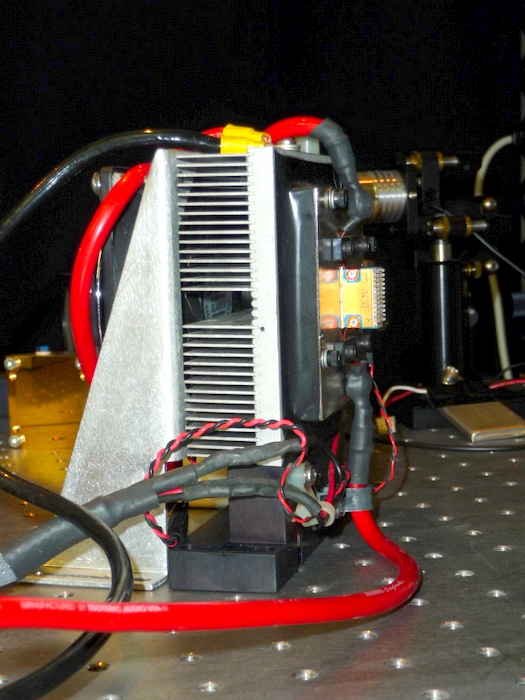

Le refroidissement du coté chaud du TEC se fait par un ventillateur soufflant sur des aillettes de refroidissement.

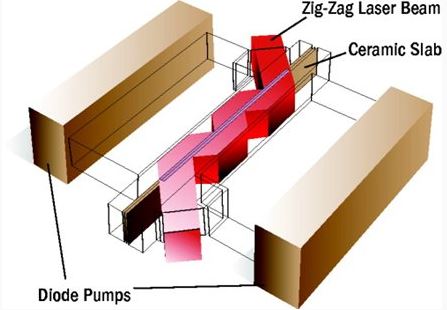

Cette diode servira à pomper un barreau de Nd:YAG du type Zig-Zag.
