COHERENT Vitesse femtosecond laser

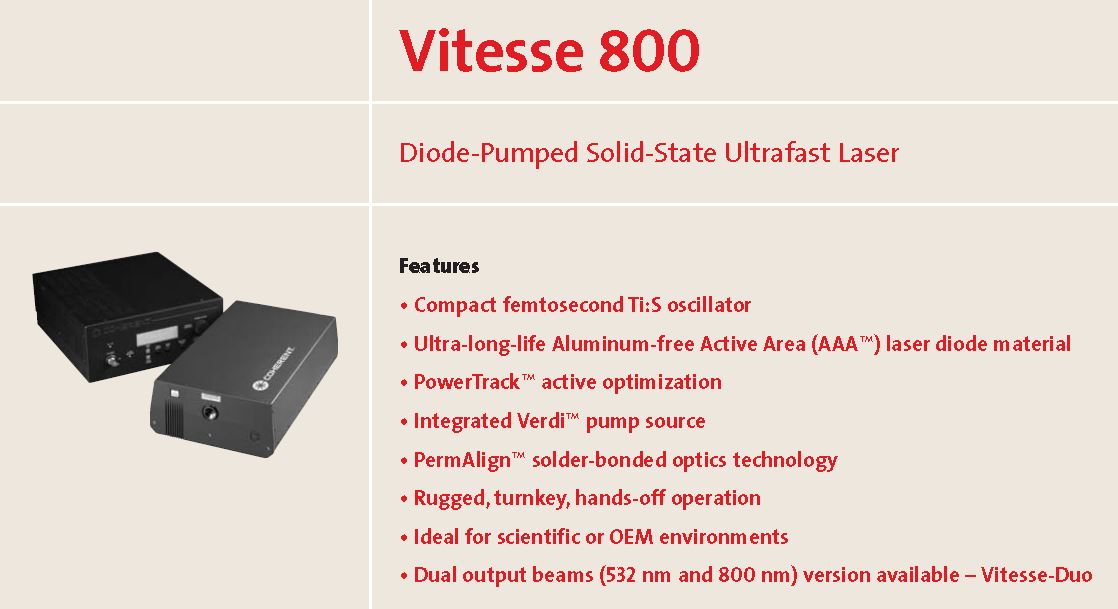

Le laser VITESSE de Coherent est un oscillateur sub-100 femtosecondes utilisant un cristal de titane saphire pompé par un laser continu de 5-6W à 532nm.

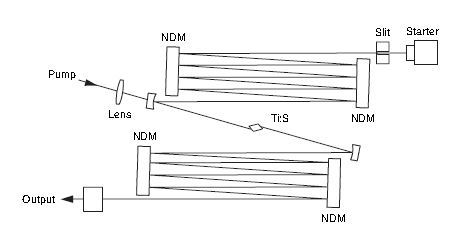

Il se compose d'une platine en INVAR sur laquelle tous les composants optiques sont fixés. Le cristal Ti:S agissant de medium à gain (amplificateur).
Quatre miroirs NDM qui sont des miroirs à dispersion négative pour compenser l'élargissement du pulse femtoseconde se propageant dans la cavité laser.

Cette cavité se compose d'un miroir totalement réflecteur monté sur une bobine électromagnétique munie d'un ressort permettant de modifier la longueur de la cavité rapidement ce qui déclenche le passage du régime continu en régime femtoseconde.

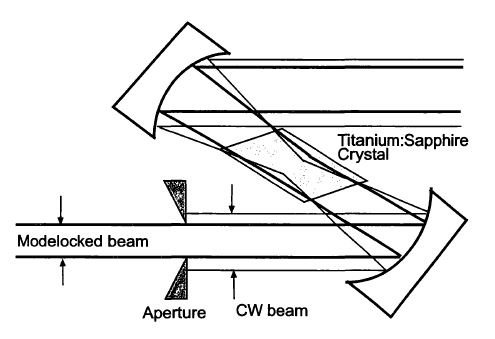

Un diaphragme favorise les modes centraux ce qui permet d'obtenir le blocage des modes dans le cristal Ti:S par l'effet KERR (changement non linéaire de l'indice de réfraction).

A l'autre bout de la cavité se trouve le miroir de sortie semi-transparent. Une lentille permet de focalisé le faisceau pompe d'un laser DPSS de 6W doublé en fréquence dans le cristal Ti:S.
Le Ti:S est monté sur un TEC pour évacuer la chaleur et maintenir le cristal à une température constante.
La fréquence de répétition est de 80MHz dépendant directement de la longueur de la cavité.

Ce laser est très compact ceci par le fait d'utiliser 4 miroirs NDM (brevet COHERENT)
Le diamètre du faisceau femtoseconde est de 1.2mm avec un divergence de 0.75mrad  M2 = 1.1  polarisé horizontalement  800nm  largueur de raie 12nm
