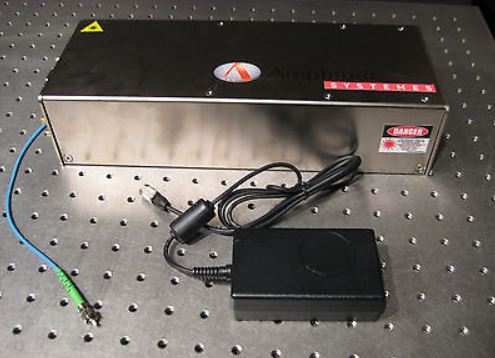

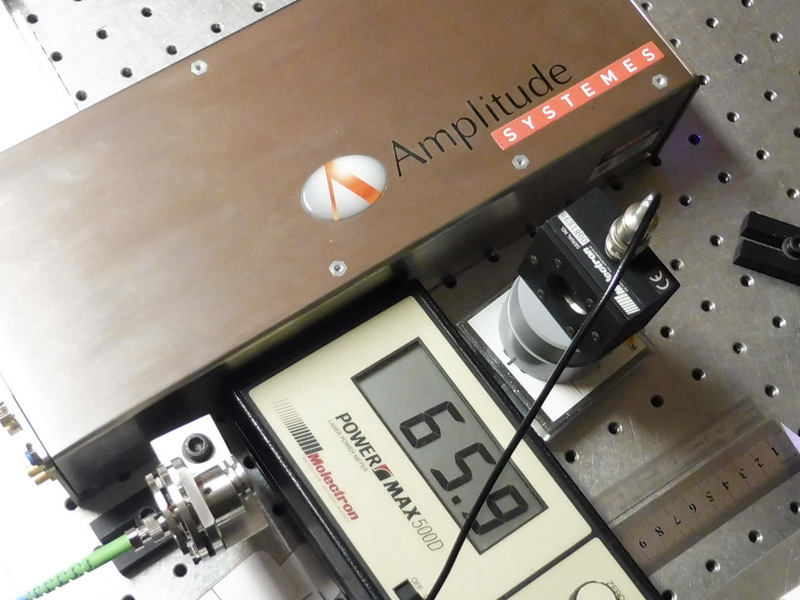

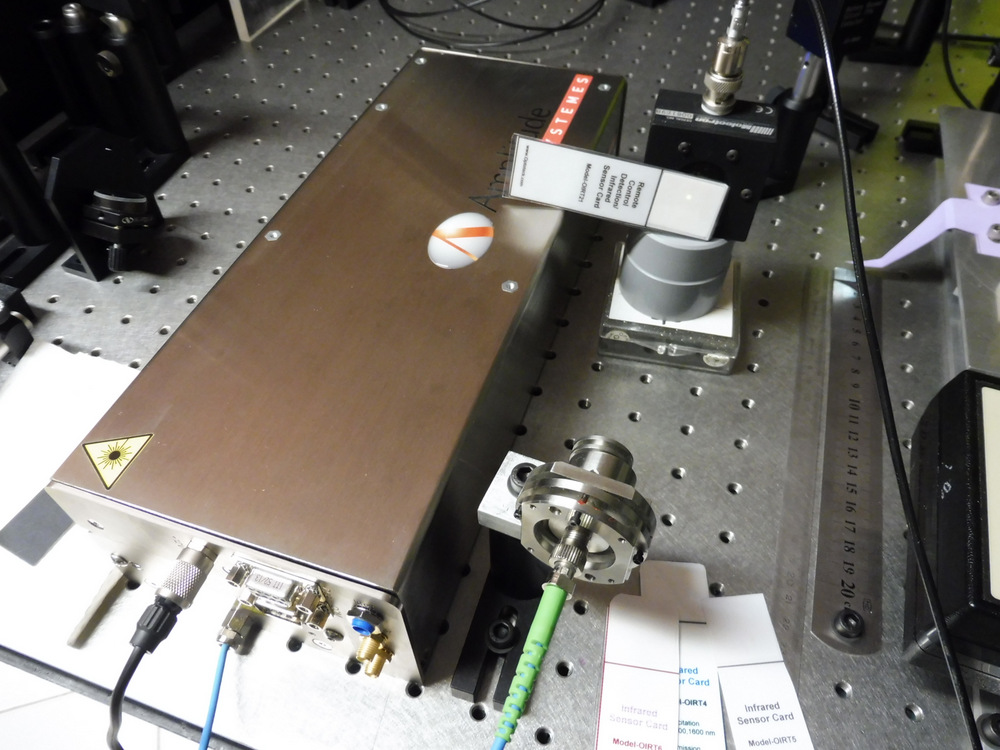

Ce laser à fibre Ytterbium produit des pulses de 1000fs avec une énergie de 3nJ à une fréquence de répétition de 20MHz ! Je l'ai acheter sur Ebay ! Actuellement je n'ai trouvé aucune documentation sur ce laser...

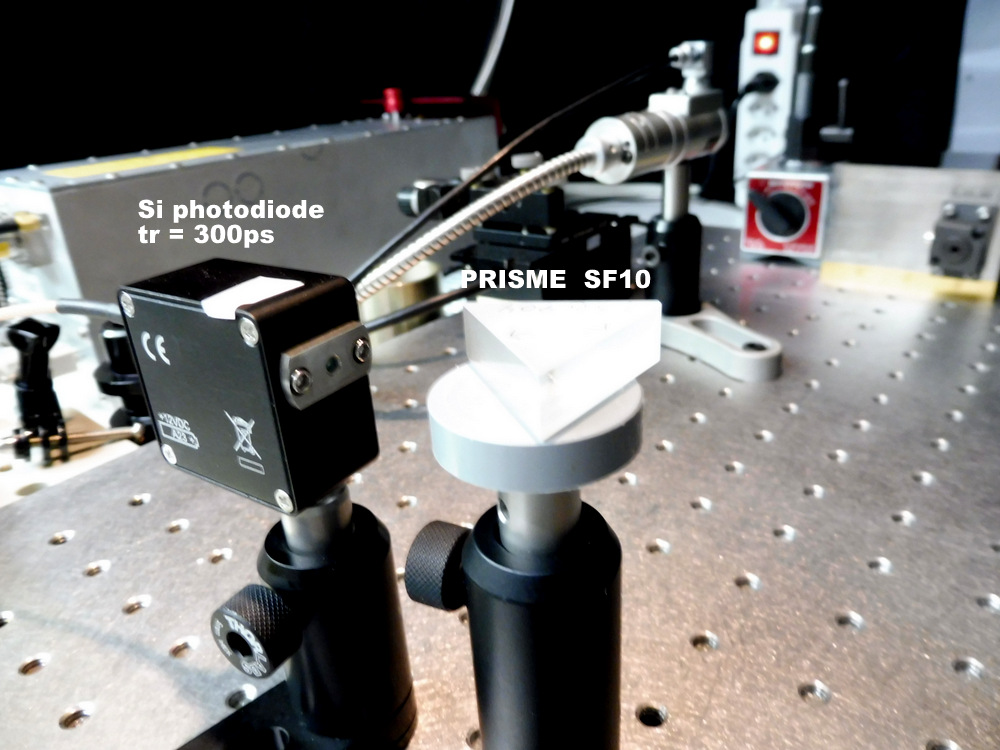

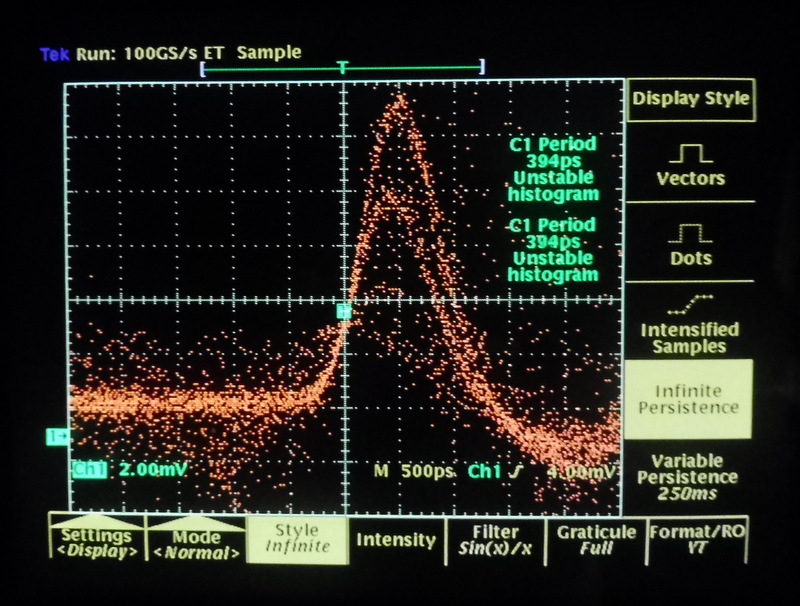

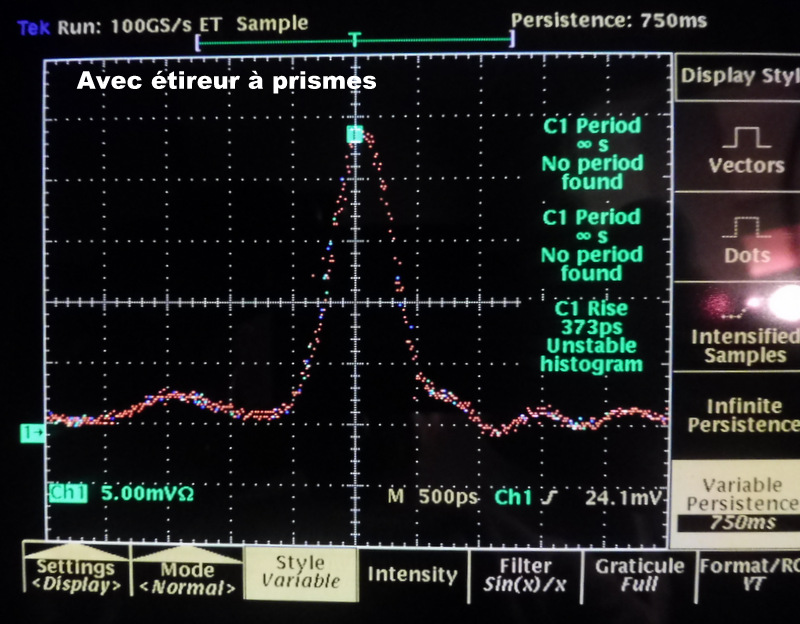

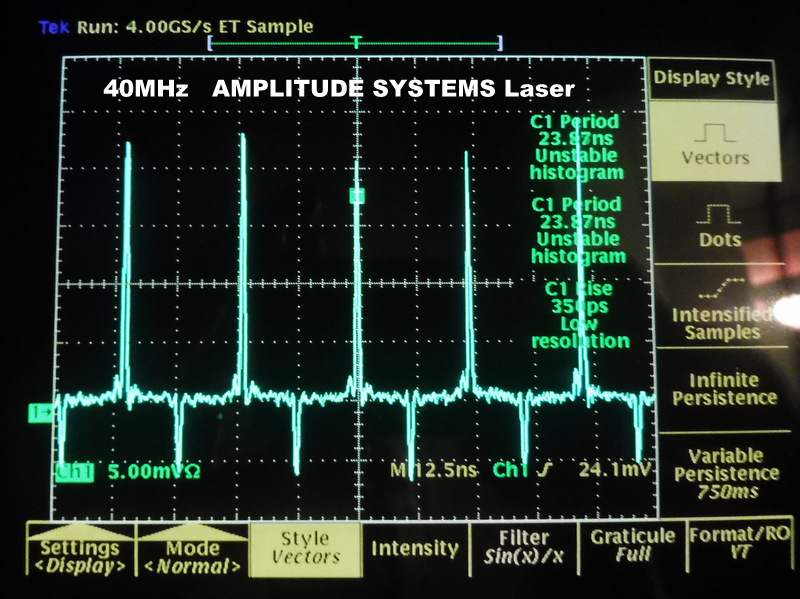

La première expérience consiste à vérifier si le laser travail bien en régime de modes bloqués. La durée de pulse est de 1ps et le détecteur THORLABS DET025A (photodiode au Si) présente bande passante de 2GHz (temps de montée 150ps), il ne permet donc pas de caractériser la durée du pulse, par contre de vérifier si le laser travail en régime impulsionel. La fréquence de répétition est de 40MHz!
Video en HD
Impact sur carton noir

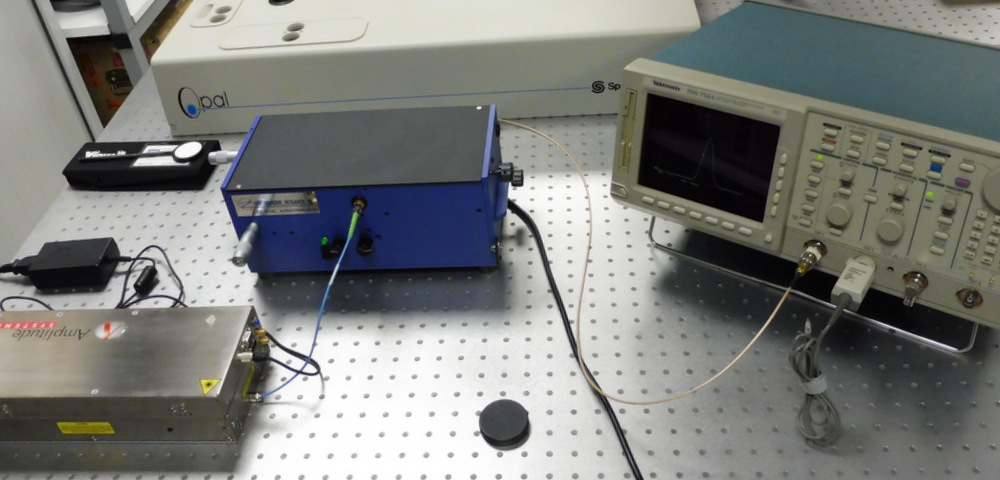

Mesure de la durée du pulse au moyen d'un autocorrélateur FEMTOCHROME FR103XL.

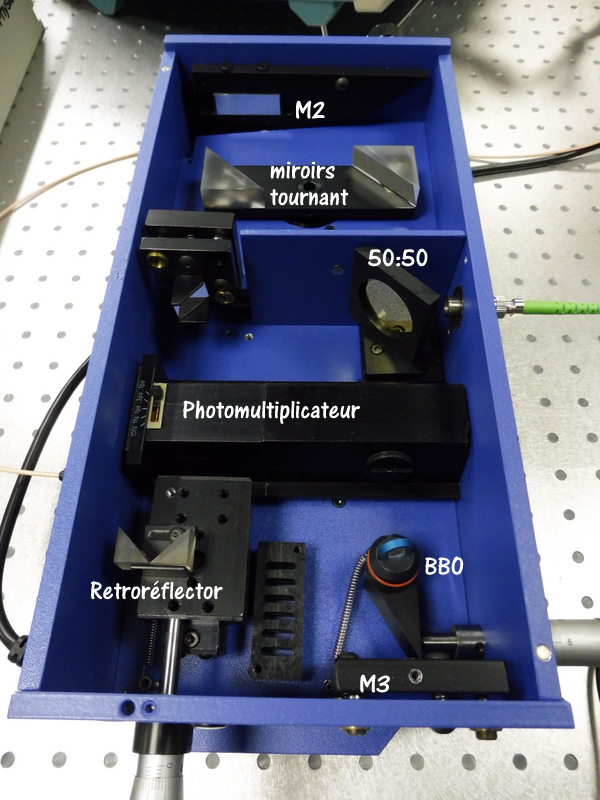

L'auto-corrélateur se compose d'une lame séparatrice de 1 micron
d'épaisseur sur laquelle le faisceau à analyser est divisé en 2 parts. Une
part est dirigée dans un bras fixe et l'autre part est dirigée dans un
bras muni de 2 miroirs tournant autour d'un axe à 10 tours par seconde
et renvoyé par le miroir M3 sur le miroir M2. Ce bras varie de longueur 20 fois par seconde. Le
faisceau issue du bras fixe est renvoyé sur le miroir M2. Le miroir M2
concave focalise les 2 faisceaux sur un cristal doubleur de fréquence. Le
faisceau doublé en fréquence entre par un orifice de 0.5mm sur un
photomultiplicateur. Le gain est réglé par la tension d'alimentation
entre 100 volts et 1000 volts. Avec une fréquence de rotation de 10Hz l'affichage sur l'oscilloscope est de 31.9ps/ms Pour un pulse de forme Gaussien le coefficient est de 0.707
Pour cette mesure j'obtiens une largeur FWHM de 120 microseconde ce qui me donne un pulse de 2700 femtoseconde.
