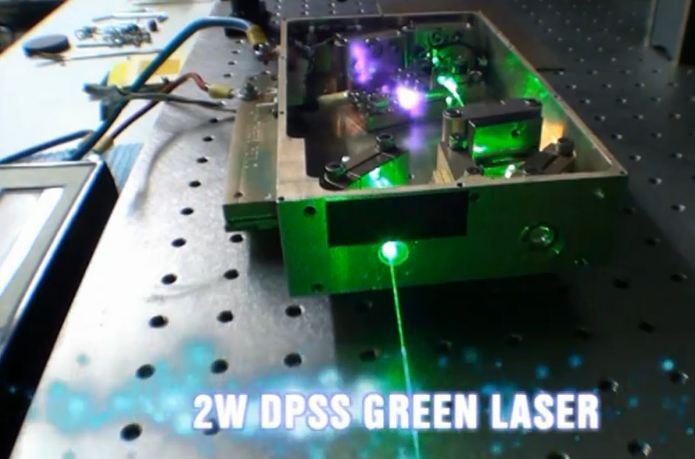

2W Green DPSS intra cavité



LASER DPSS doublé intra-cavité avec un KTP

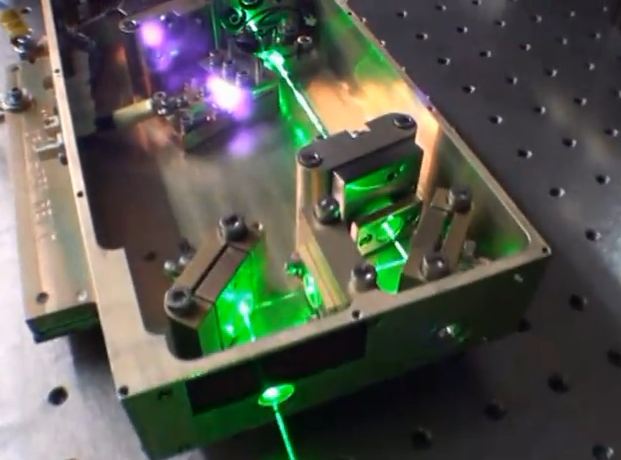

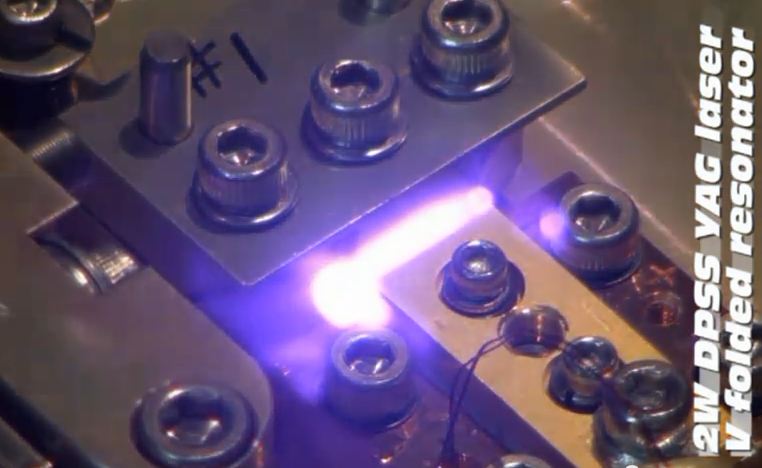

Ce laser se compose d'un cristal Nd:YAG de 3x3x10 mm qui est pompé par une diode laser COHERENT® de 20 W cw. La diode et le Nd:YAG sont montés sur un support de cuivre lui-même monté sur un TEC pour refroidir le YAG et maintenir une température constante de la diode pour que celle-ci émette sur la longueur d'onde d'absorption du YAG.

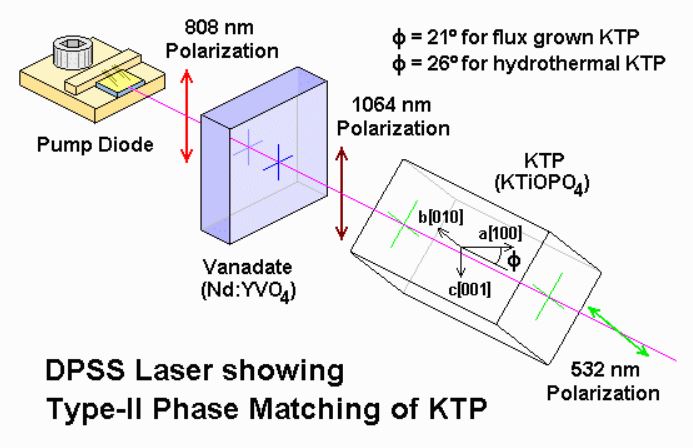

Le cristal doubleur de fréquence est un KTP lui même monté sur un bloc de cuivre muni d'un corps de chauffe résistif permettant l'accord de phase.
Il n'y a pas de q-switch intra-cavité

Si l'on regarde le rendement du laser doublé on constate que le rendement de la diode laser est de 50% le rendement du YAG de 12% et le rendement du doubleur de 50% ce qui donne un rendement global de 3%!
Par contre le gain en coherence spatial est énorme puisqu'une diode laser à un M2=50 et à la sortie du KTP on a un M2=1.2 donc monomode !

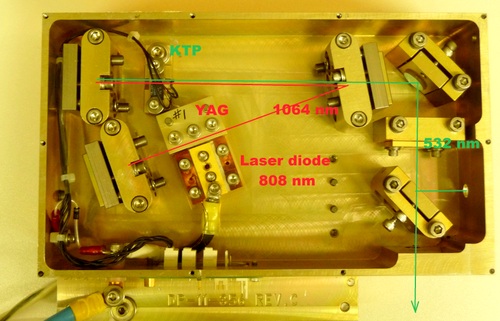

Cette cavité optique est du type " V fold"

Dans ce type de cavité le rayonnement infrarouge à 1064 nm circule entre le Nd:YAG et le KTP. Un miroir R max @1064  et un miroir concave Rmax @ 1064 et AR@532 nm qui focalise le rayonnement IR dans le KTP. Un troisième miroir Rmax pour le 2 longueurs d'ondes renvoie le rayonnement IR non converti dans le résonnateur du Nd:YAG le rayonnement à 532 nm sort du laser en TEM 00.
