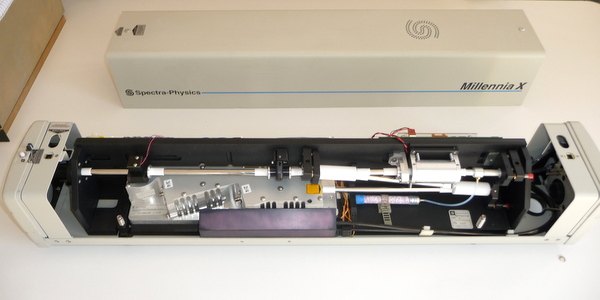

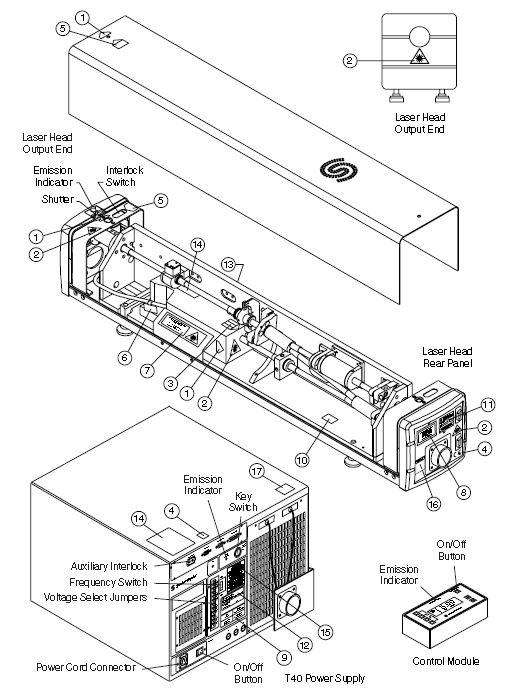

Ce laser est pompé par 2 diodes lasers de 25W contenue dans le rack 19" d'alimentation. Deux fibres optiques amène l'énergie de pompe sur la tête laser. Ce laser remplace aventageusement un laser à ion d'argon de 10W en consoment 20 fois moins d'électricité et en ayant une durée de vie 50 fois supérieur!

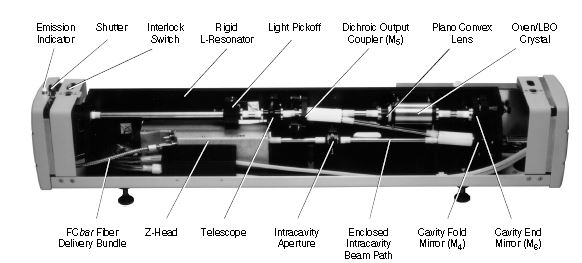

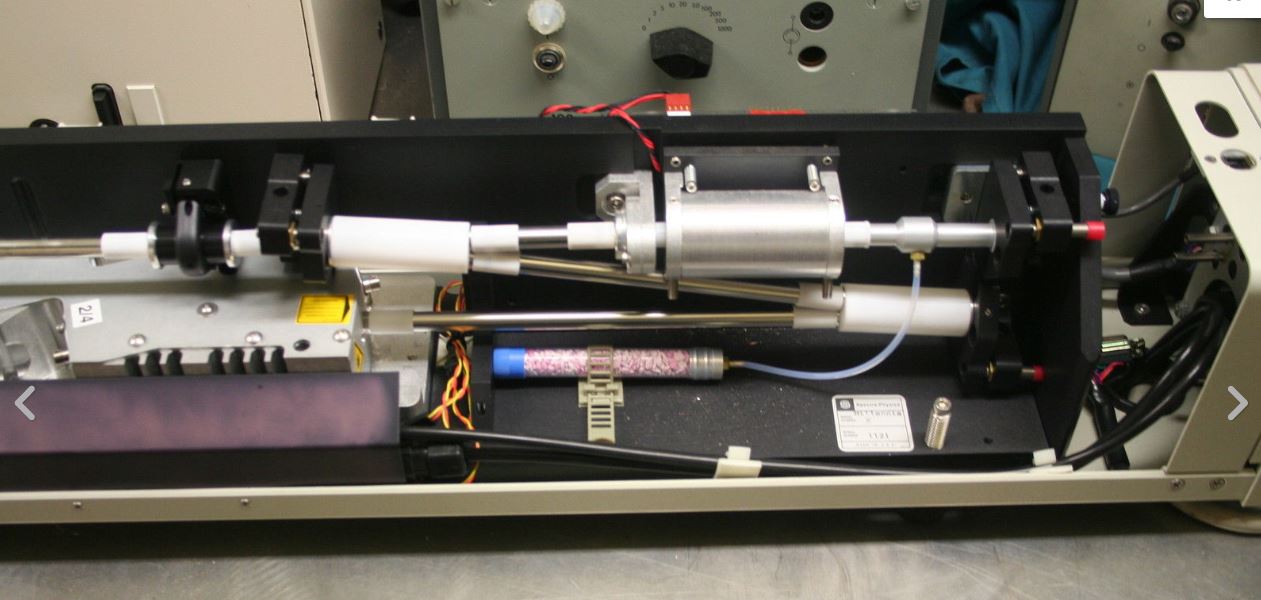

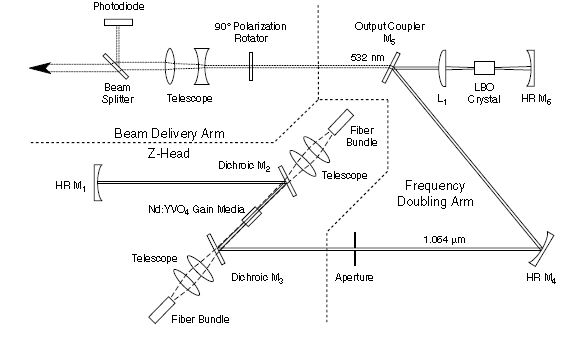

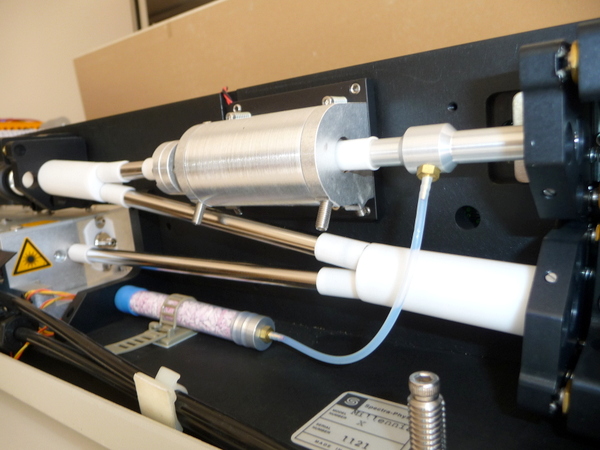

L'énergie de pompage du Nd:YVO4 est amenée par 2 fibres optiques depuis l'alimentation sur laquelle sont montées les 2 diodes lasers. Ce pompage s'effectue au moyen de 2 télescopes focalisant le faisceau pompe par les 2 faces opposées du cristal. Le résonateur se compose d'un miroir M1 HR de 2 miroirs dichroics M2 et M3, d'un diaphragme, d'un miroir M4 HR concave, d'un miroir M5 de sortie HR 1064nm et OC 95% 532nm, d'une lentille de focalisation L1 permettant de focalisé l'énergie de pompe dans le cristal doubleur LBO et du miroir M6 HR 1064 et HR 532nm.
La sortie seffectue à travers une lame de polarisation et d'un télescope permettant une divergence minimum.
