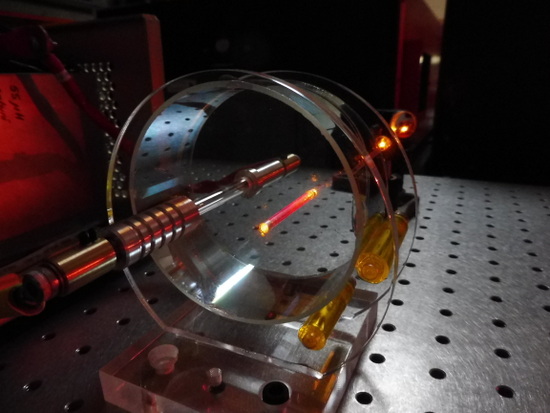

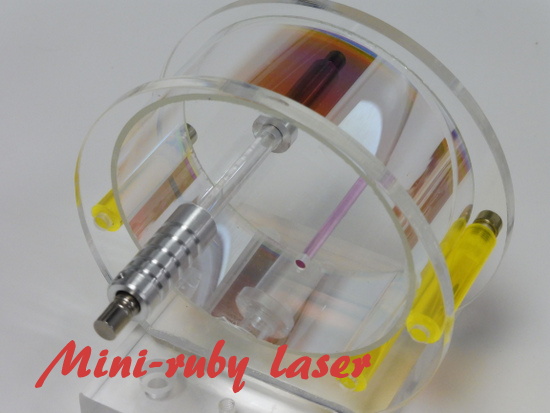

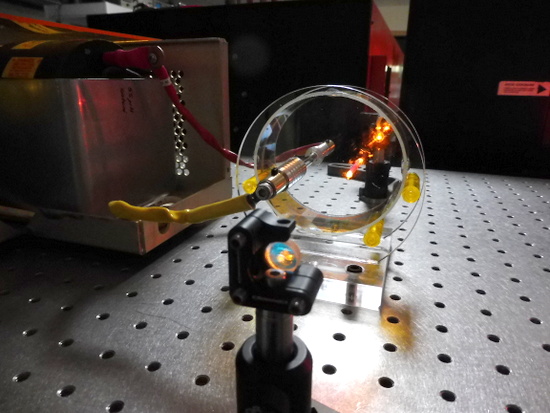

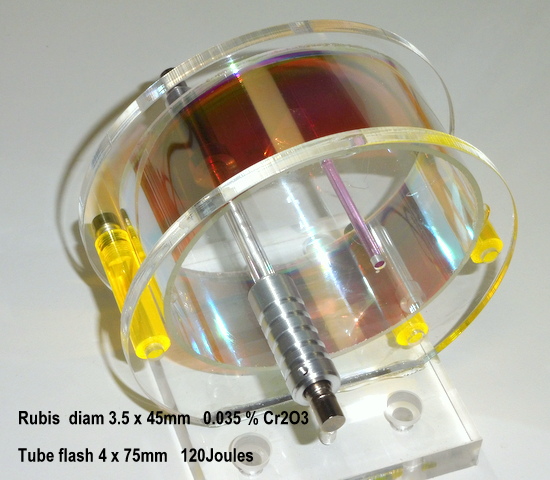

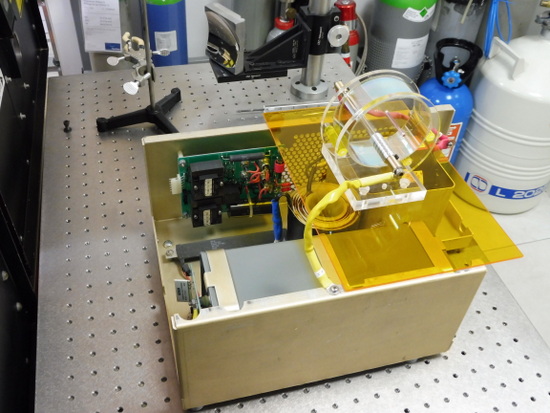

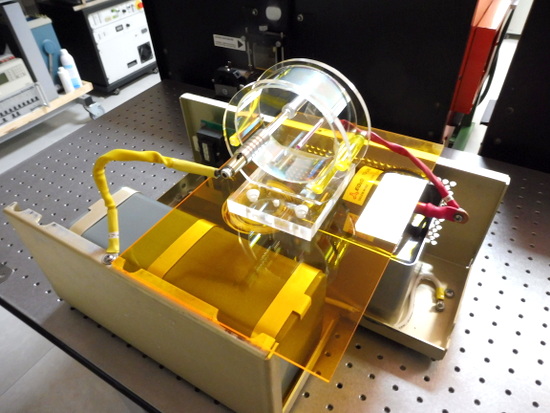

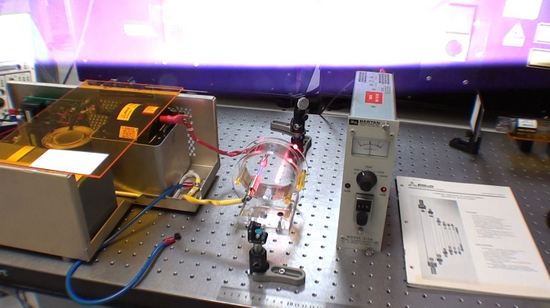

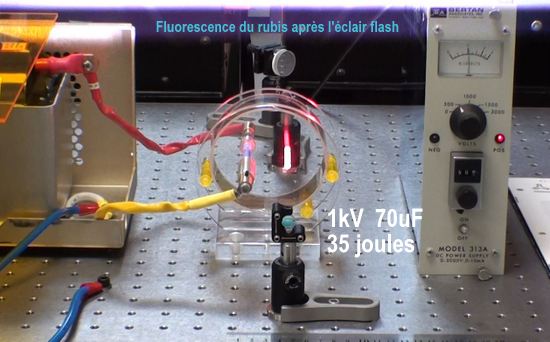

Alignement des miroirs du laser à rubis au moyen d'un laser HeNe jaune ce qui me permet de traversé le rubis avec un minimum d'absorption. Un miroir est totalement réflecteur à 694nm R 99.6% , le miroir de sortie à une réflectivité de 50%. Le barreau rubis de fabrication Russe à un diamètre de 3.5mm et 45 mm de longueur soit un volume de 0.96cm3 . Le réflecteur se présente sous la forme d'une ellipse eu verre DuranR munis de dépôts multi-diélectriques réfléchisant le vert et le bleu servant à pomper le rubis et le rayonnement infrarouge traverse le réflecteur de manière à chauffé moins le barreau.

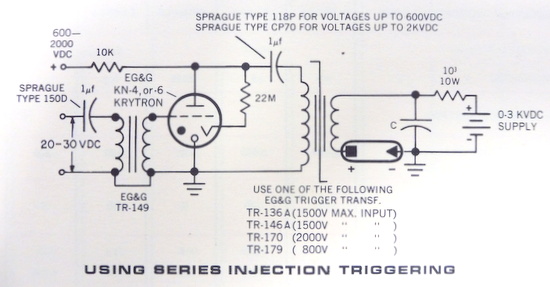

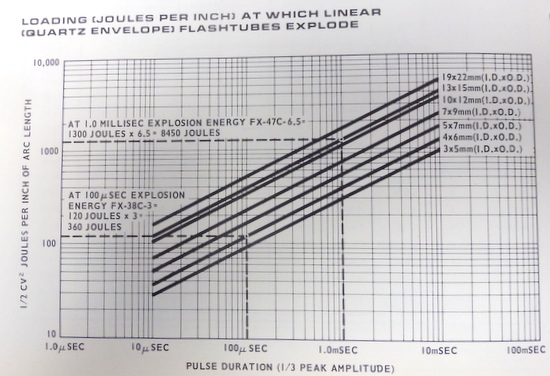

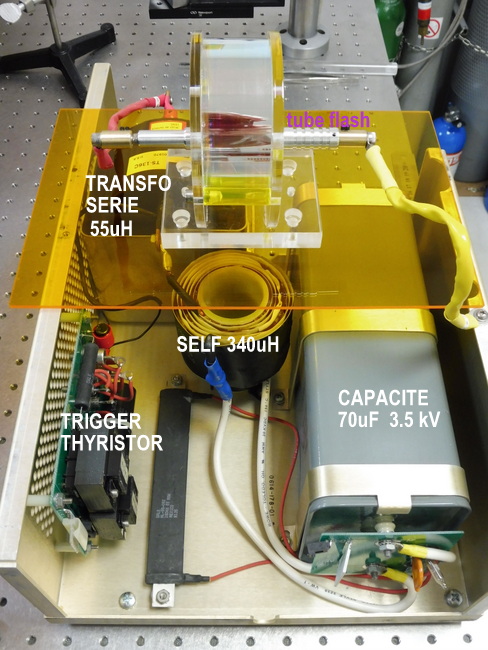

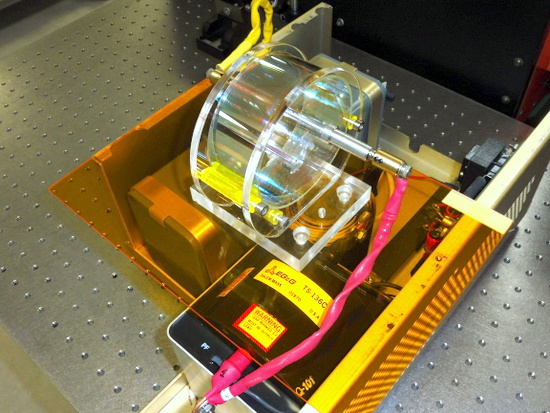

Pour rendre le tube flash conducteur j'utilise un transformateur série EG&G TR136C. Le tube Krytron à été remplacé par un thyristor. Le tube flash EG&G FX38C-3 à une longueur d'arc de 76mm et le rubis fait 45mm de longueur.J'utilise ce tube car je n'ai pas de tube de 50 mm de longueur d'arc. La capacité de 70 uF est déchargée dans un circuit RLC avec un self de 350 uH + 55 uH pour le transformateur série.

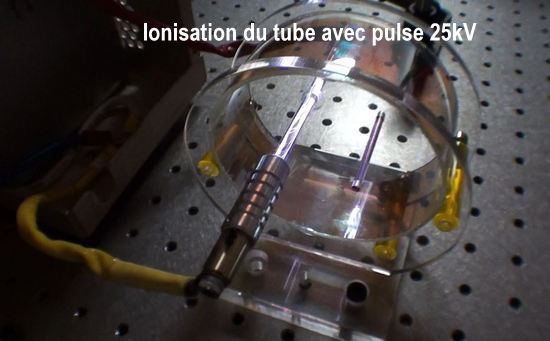

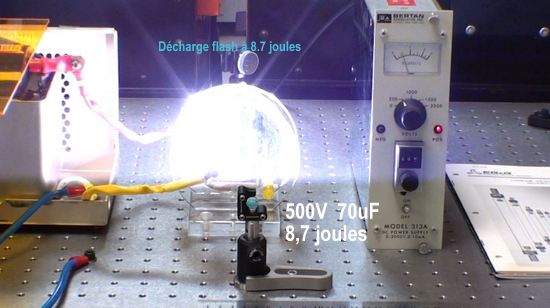

Teste de l'amorçage du tube flash avec le transformateur d'impulsion série EG&G TR136C

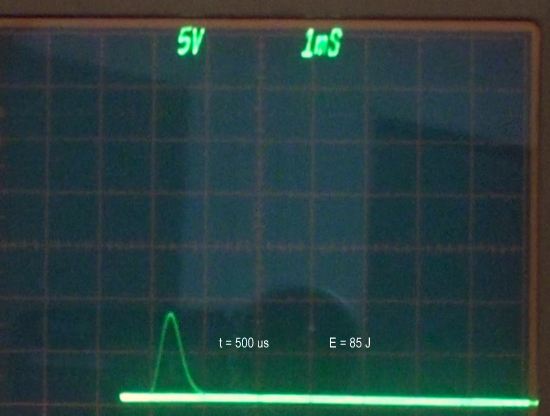

Visualisation de la durée de l'éclair flash au moyen d'une photodiode rapide THORLABS model
