087 Flashlamp pumped Nd:YAG SLAB Laser



PAGE ET LASER EN CONSTRUCTION

Le laser SLAB peut être pompé par diode laser ou par tube à éclair.

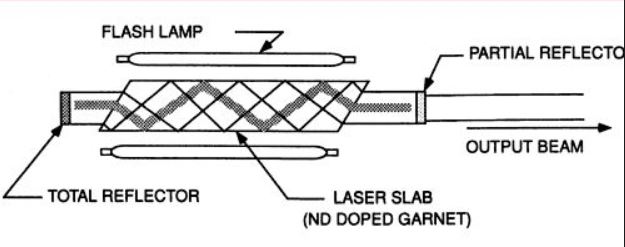

Ici je vais construire un laser SLAB (dalle) avec une cavité ZIG-ZAG.

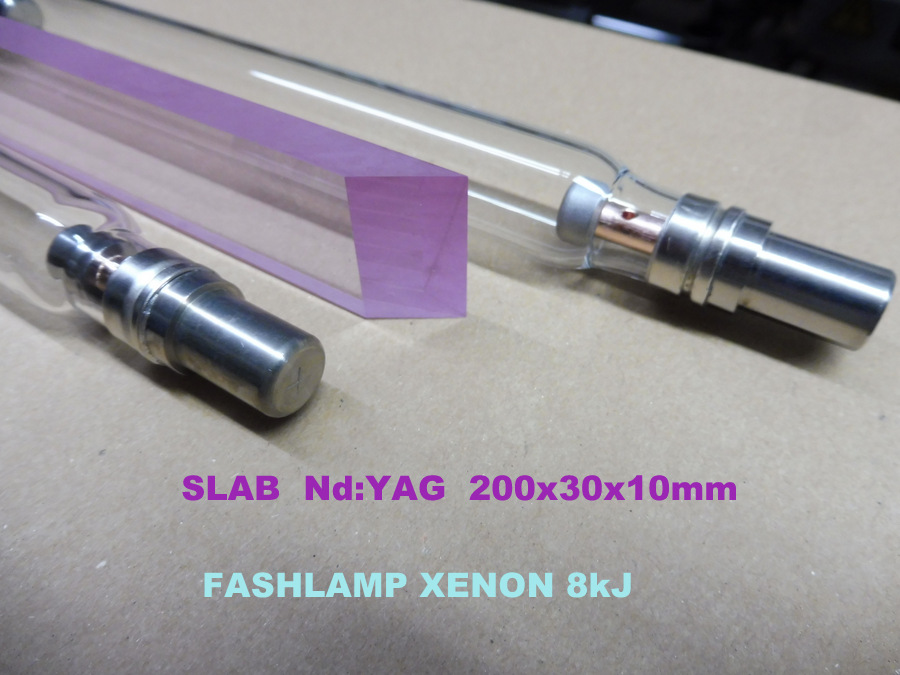

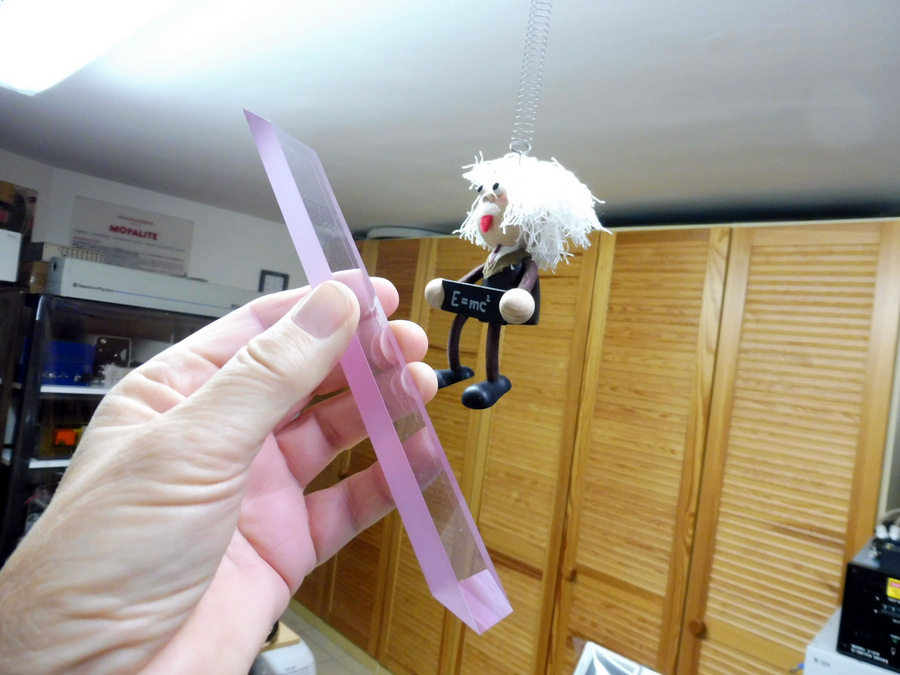

Le barreau provient d'une société Chinoise qui l'a fabriqué pour un centre de recherche en Allemagne. Ce barreau est un Nd:YAG fritté car les dimensions de ce barreau ne peut pas être réalisé par les méthodes de tirage type Czochralski.

C'est donc un laser à 4 niveaux donc avec un seuil laser relativement, ce qui n'est pas le cas avec un barreau de verre au Néodyme (laser à 3 niveaux)

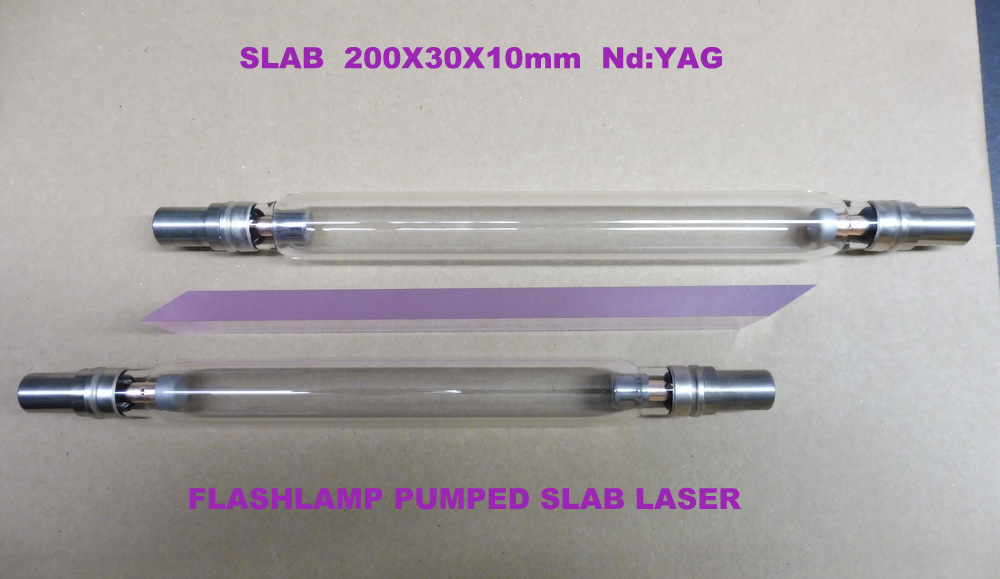

Le volume du barreau est de 58.5 cm3 ce qui permet de le pompé jusqu'à 37kJ (0.64kJ/cm3) en 1ms la sortie en mode relaxé sera de 409 joules. Avec les 2 tubes flash XENON Corp. de 8kJ chacun je pense pouvoir sortir une énergie de 190J/pulse!

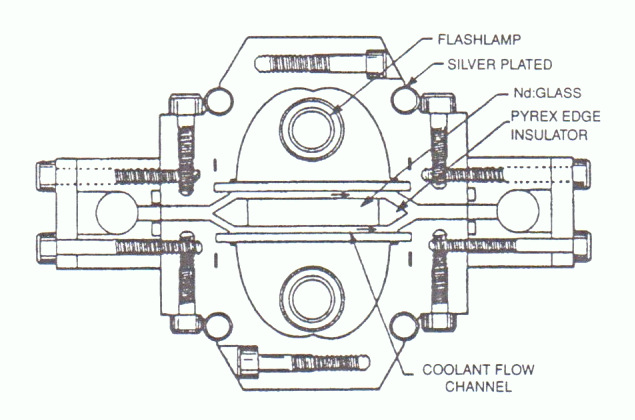

Le refroidissement du barreau se fait par les 2 faces du barreau présentant la plus grande surface d'échange thermique.Le pompage se fait également par ces 2 faces.
