077 Laser à colorant pompé par onde progressive




LASER A COLORANT POMPE PAR ONDE PROGRESSIVE.
(TW ASE)

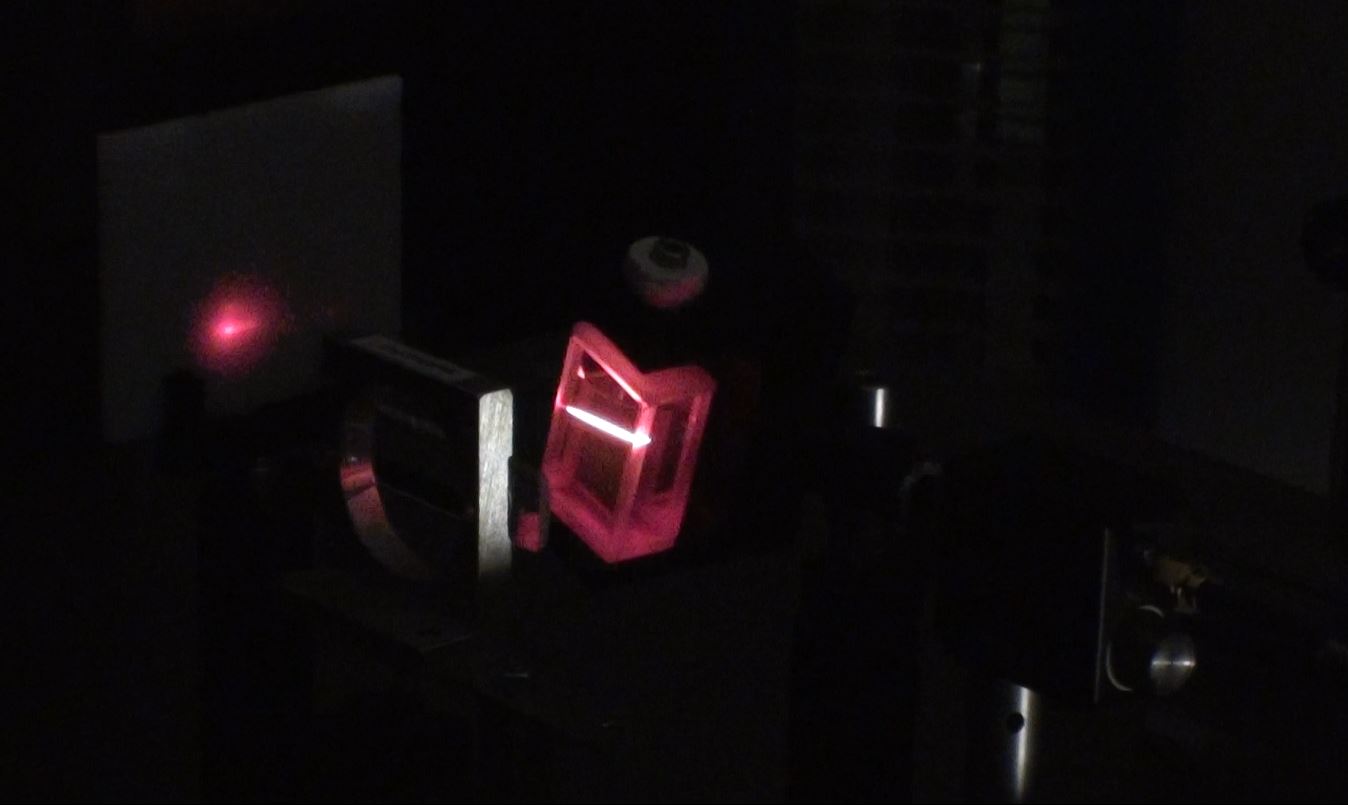

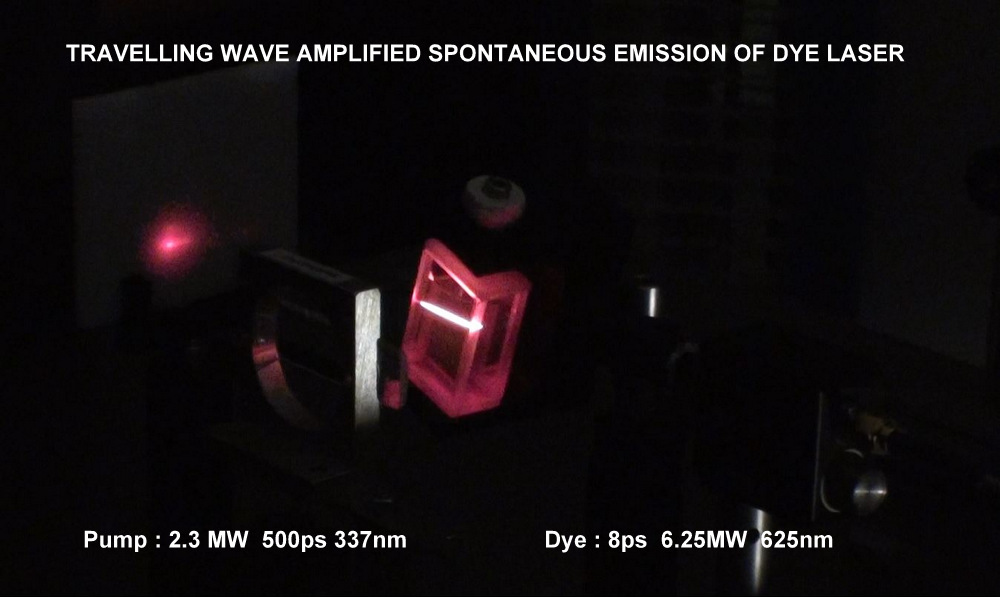

Ce laser amplifie l'émission spontanée (ASE) au moyen d'un pompage par onde progressive.
L'avantage de ce procédé est de pouvoir raccourcir la durée d'émission du laser à colorant par rapport au laser pompe d'un facteur 10-15 fois

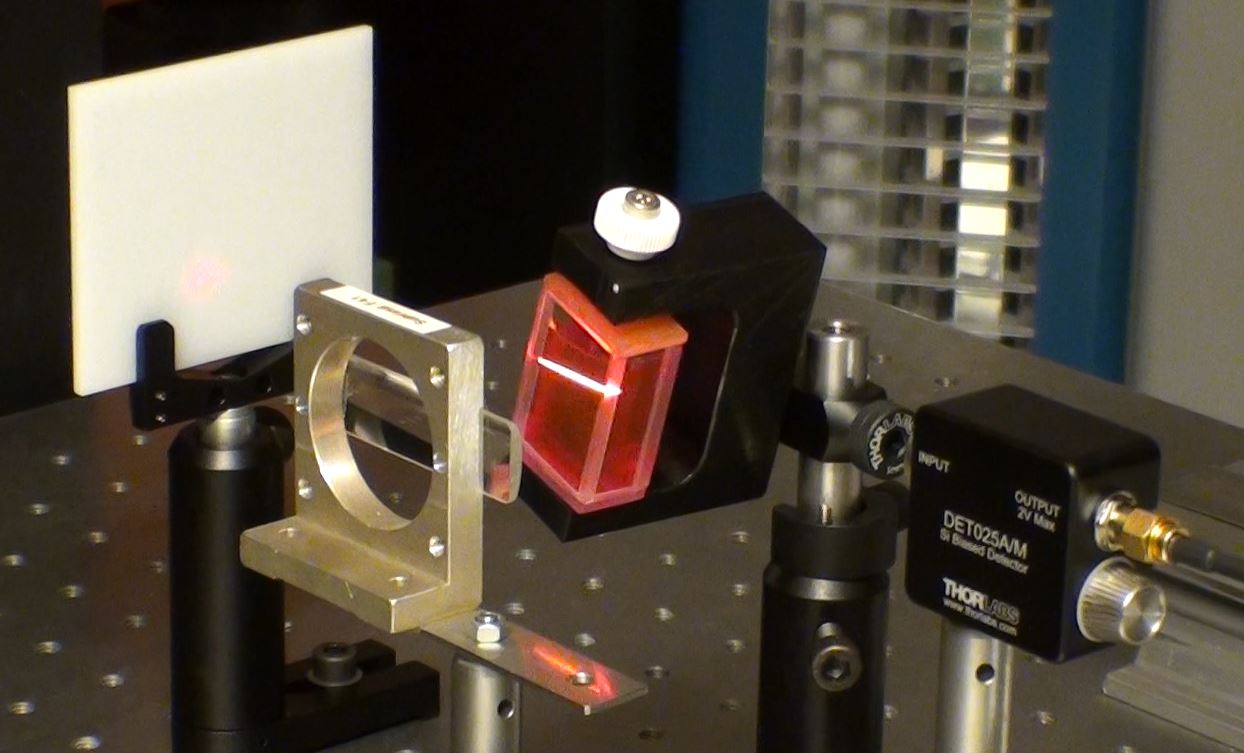

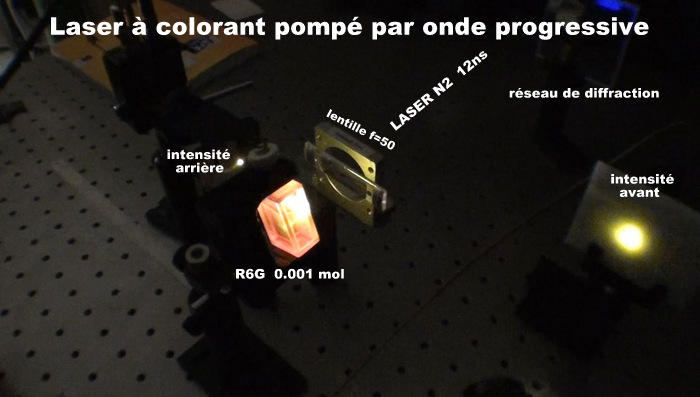

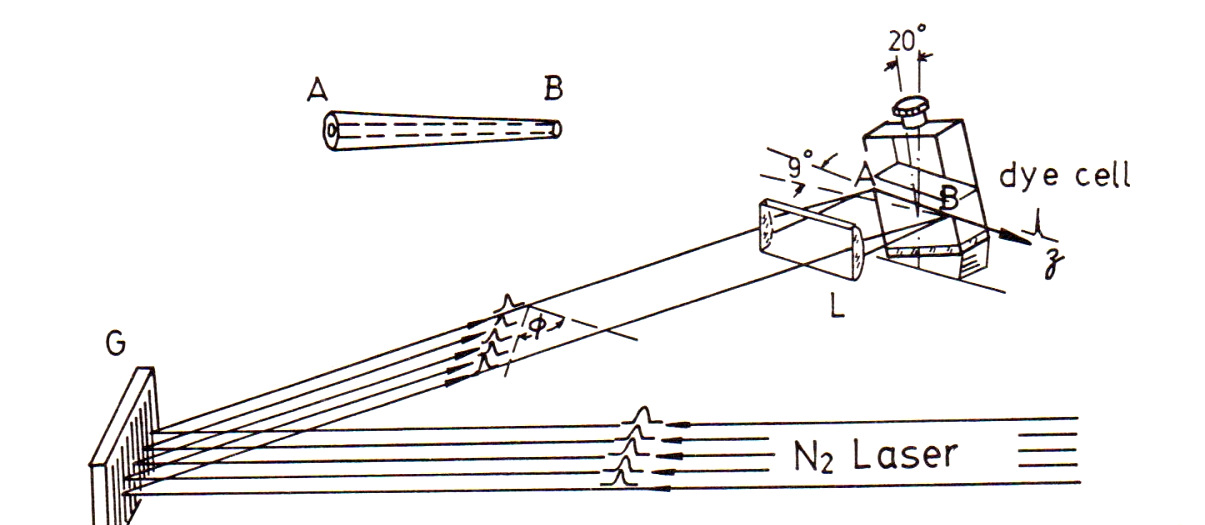

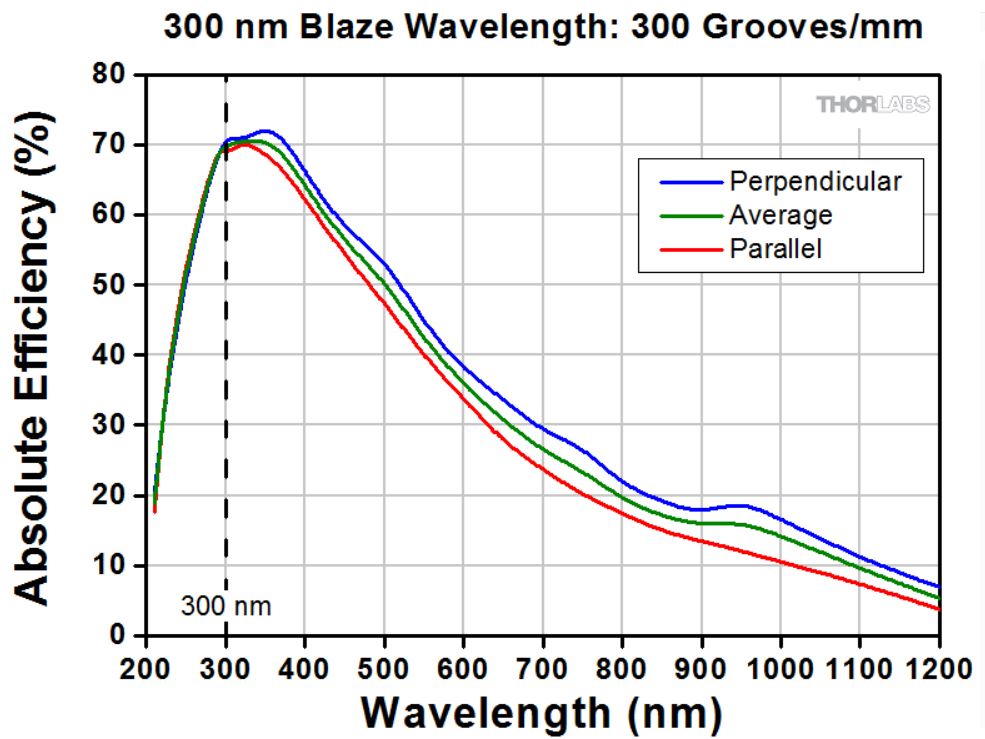

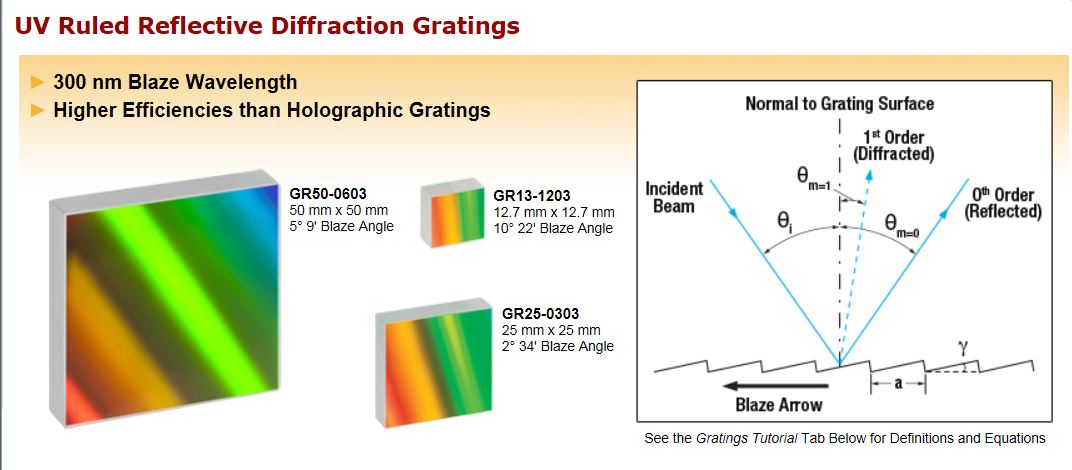

Le principe est le suivant : le faisceau pompe (laser TEA N2 2MW 500ps PRA) est diffracté au moyen d'un réseau de diffraction (type:GR25-0303 de 300 lignes/mm) ce qui induit un retard de l'onde de pompe sur la cuvette de colorant et peut être vu comme une onde progressive allant du point A au point B.

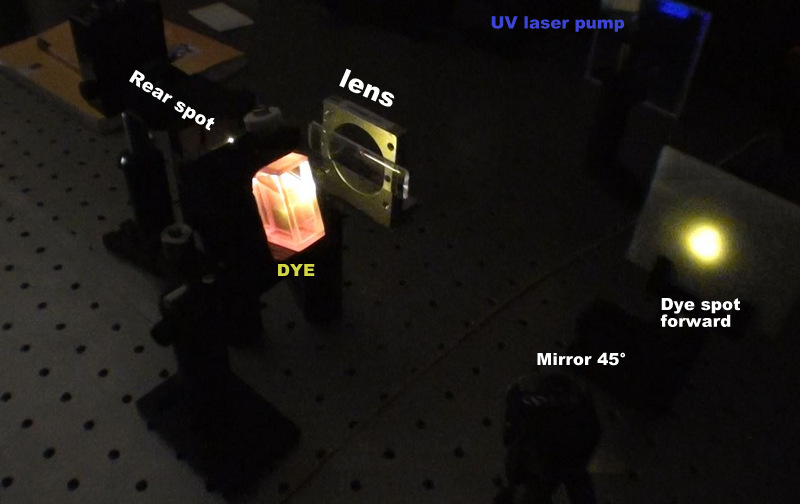

L'émission laser se fait dans la même direction que l'onde de pompe progressive avec une intensité 10 fois plus forte que dans le sens contraire !

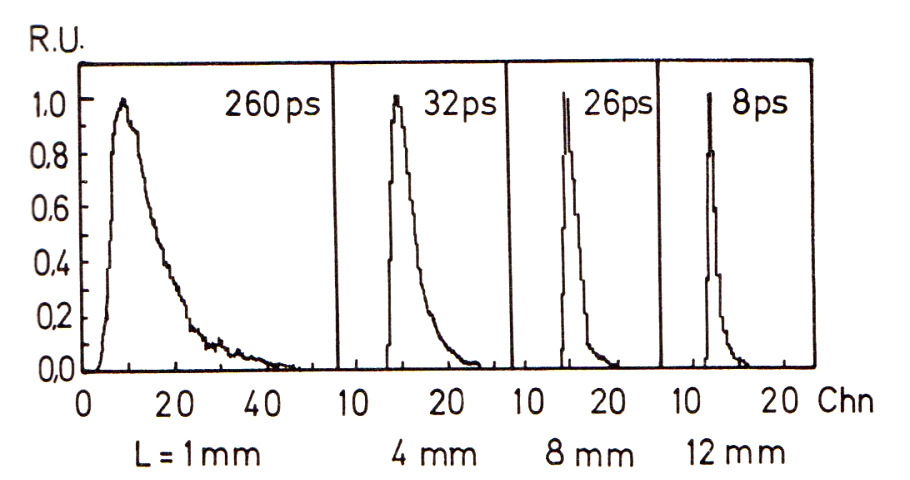

Dans le sens de la propagation de l'onde progressive on constate la compression du pulse laser en fonction de la distance parcouru dans le colorant.
Après seulement 1mm de parcours le pulse passe de 700ps à 260ps puis à 4mm à 32ps !
Cependant , l'arrangement avec une distribution

de gradient d'énergie de pompage empêche la

saturation de l'amplification du signal ainsi que

la longue queue de fluorescence. Ceci est obtenu

par une légère défocalisation de la cuvette monté

sur une table de rotation (angle de 9°)

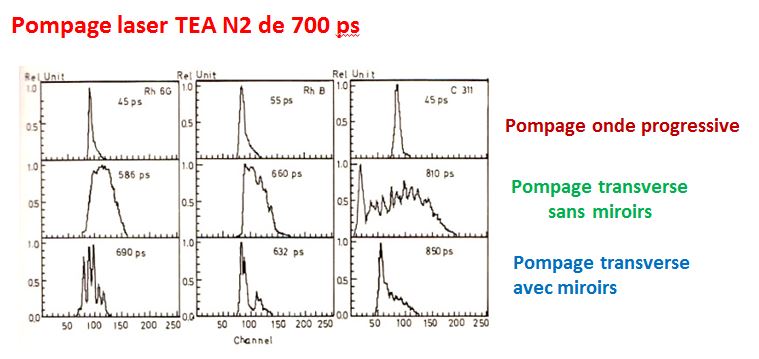

Ici on constate bien que seulement le pompage par onde progressive diminue la durée de pulse de 15 fois !

Le pompage transverse sans onde progressive augmente légèrement la durée de pulse.

Le pompage transverse sans onde progressive mais avec miroirs diminue légèrement le durée de pulse (2%)

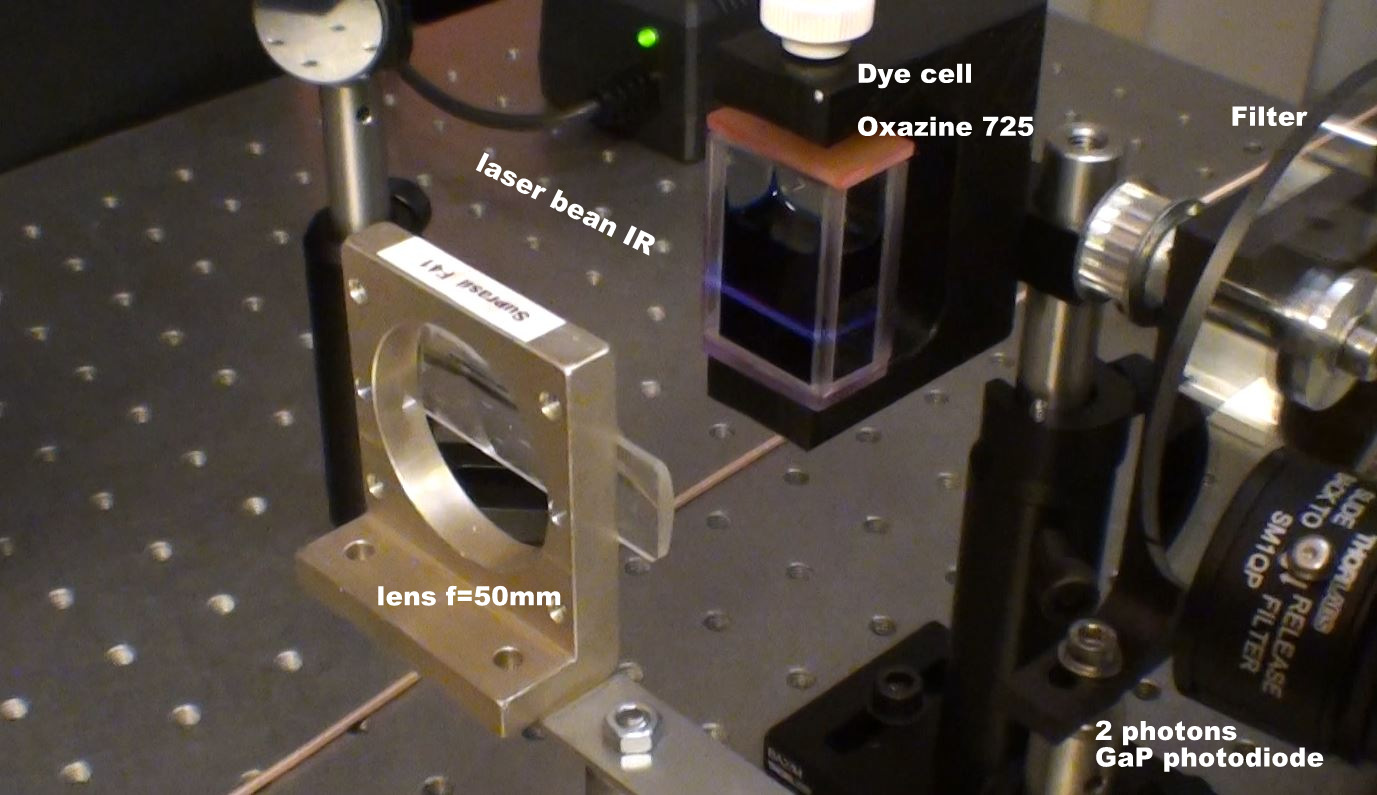

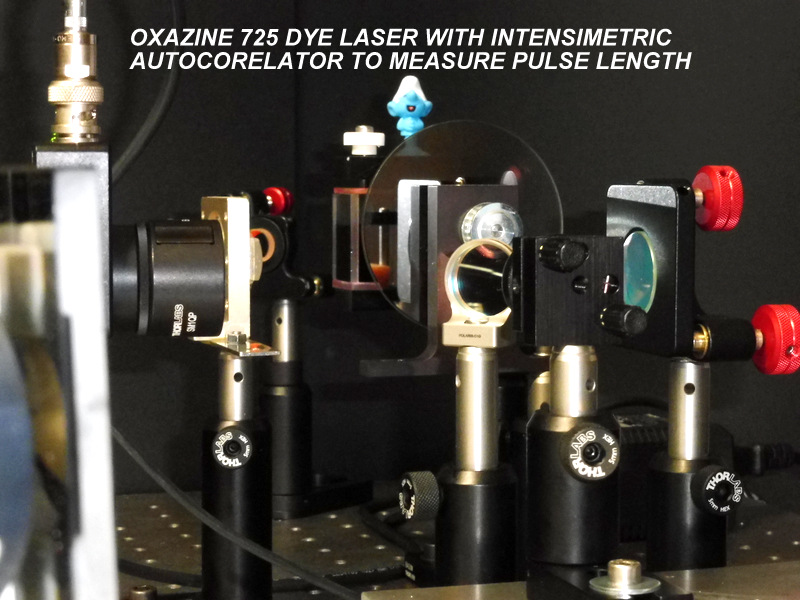

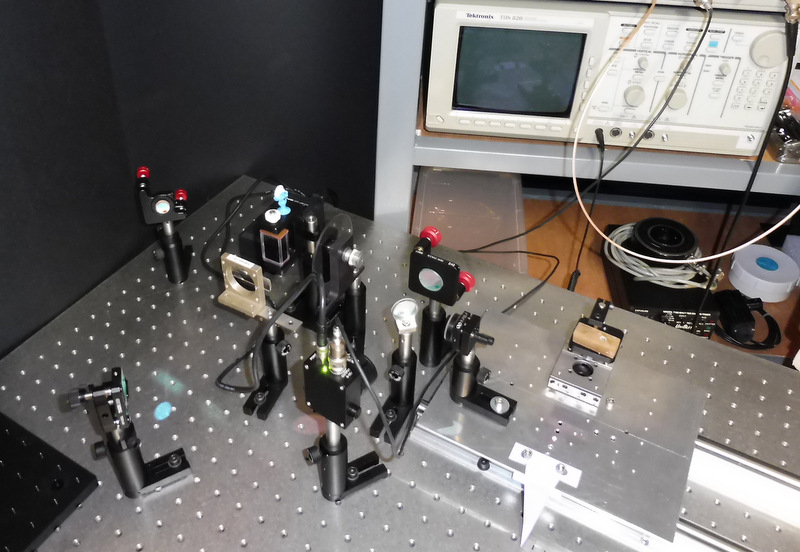

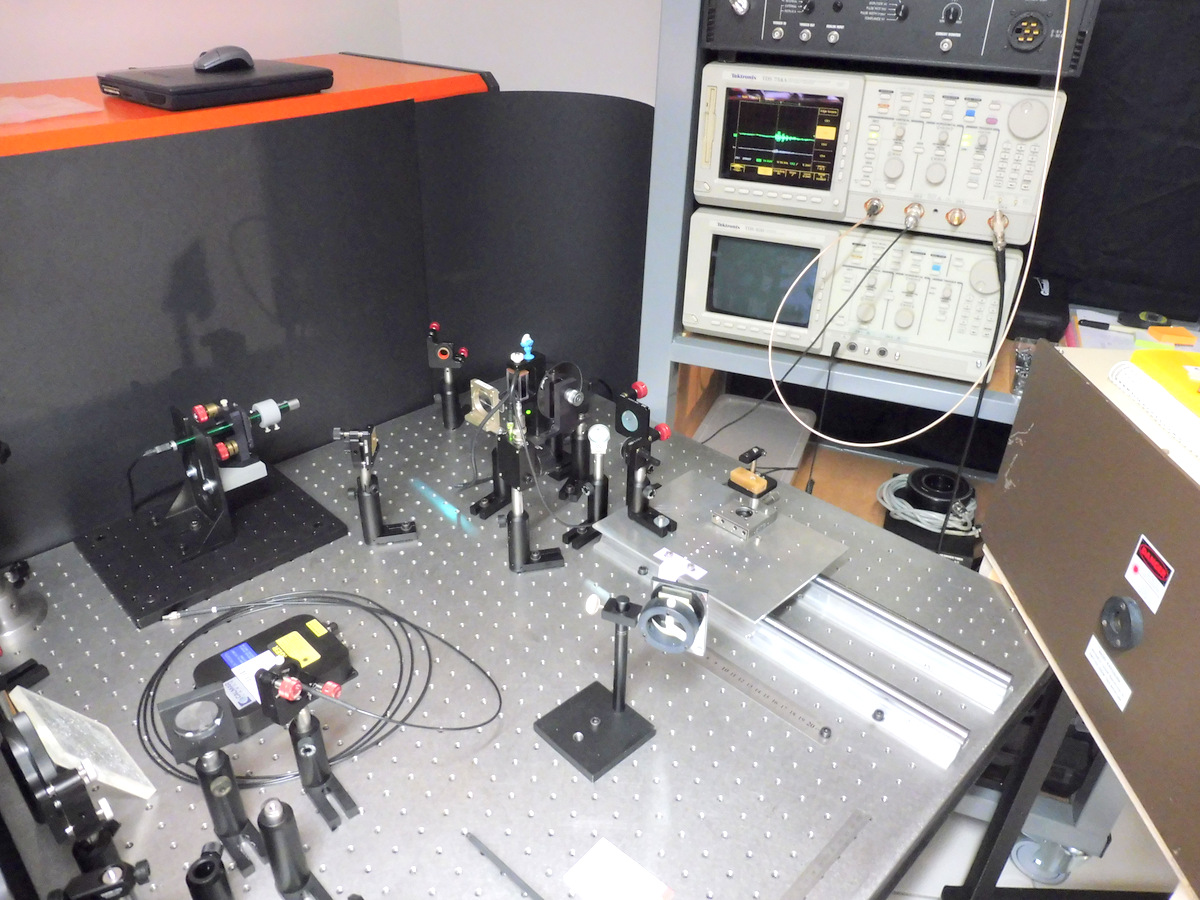

Pour faire la mesure de la durée de pulse j'utilise un colorant (dye) qui émet dans l'infrarouge à 750-800nm pour pouvoir faire une mesure d'auto-corrélation intensimétrique avec un détecteur à diode GaP. J'envoie le pulse laser dans un interféromètre de Michelson
Le signal sur la photodiode se produit uniquement lors d'une absorption à 2 photons.

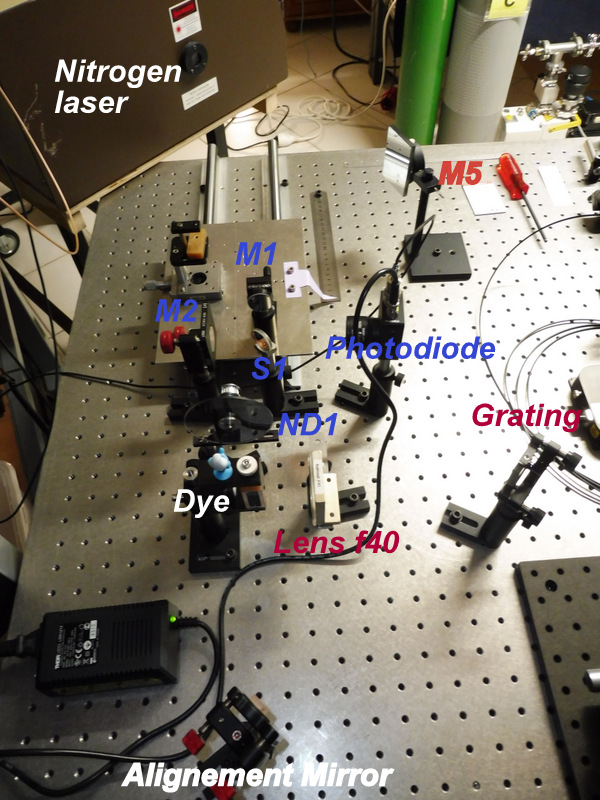

Le miroir M1 est monté sur un chariot coulissant sur 2 rails ce qui permet de changer la longueur d'un bras de l'interféromètre de Michelson et en mesurant la superposition des 2 pulses en déplaçant le chariot on obtient la durée de pulse. (150mm=1ns)





Documentation Dye LAMBDACHROME
