FABRICATION D'UNE DIODE LASER QCW 150W A PARTIR D'UNE BARETTE.

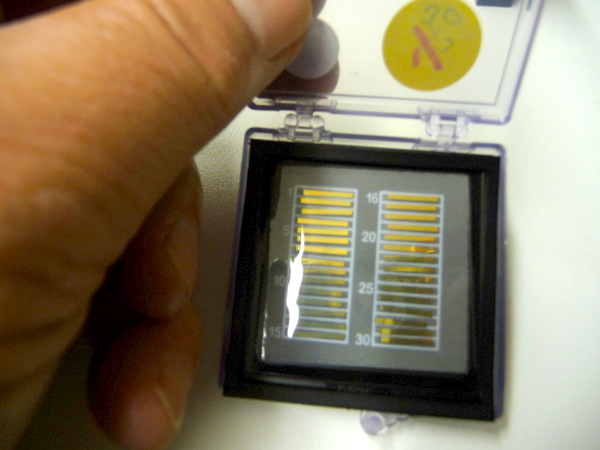

Les diodes lasers de puissance sont difficiles à trouver à un prix raisonnable sur Ebay par contre on trouve régulièrement des barrettes par lot de 10 unités pour le prix d'une diode laser !
Par contre il est impossible à un amateur de réaliser le montage par soudage de la barrette car cela nécessite de soudeuse "high tech" très couteuse .

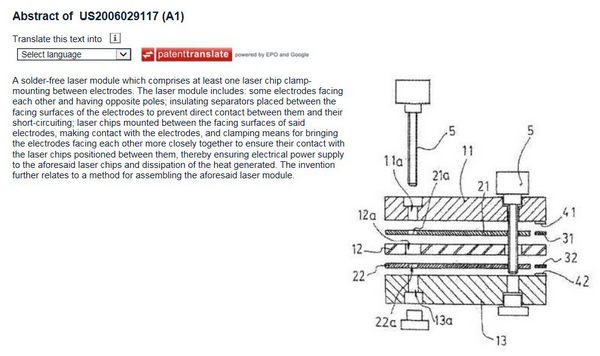

Il existe une société qui assemble les barrettes laser sans soudure par simple contact entre l'anode et la cathode. Cette société Espagnol s'appelle MONOCROM . Elle à cédé des Licences à plusieurs sociétés fabricant des diodes lasers.
Le principe consiste à utiliser une anode et une cathode en cuivre massif ayant des surfaces de contacts entre les électrodes et la barrette d'une planéité absolue et d'un état de surface d'une rugosité de 0.002 microns ( 20 angströms). De cette façon la résistance thermique est de l'ordre de 0.3-0.45 °C/W le cuivre ayant une conductibilité de 400W/°K/m.
Voici mon idée: c'est d'utiliser des vieux miroirs plan de laser CO2 que l'on trouve sur Ebay pour une dizaine d' euro et de les utilisés comme anode et cathode.

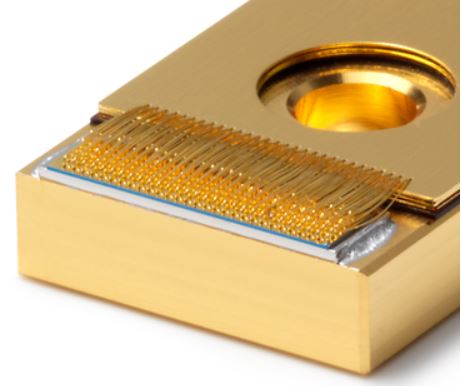

voici une diode standard en montage soudé

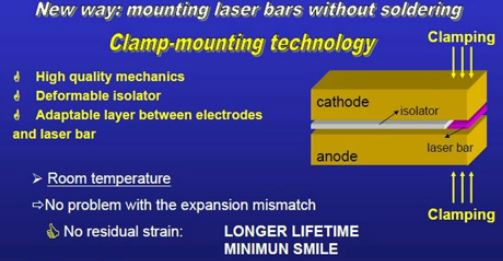

Voici une diode en montage non soudé
Cette réalisation est une "aventure" qui peut-être fonctionnera ou pas ? Ayant le matériel à disposition je vais essayer de réalisé une diode !
Voici les points importants pour la réalisation d'une diode laser de puissance selon le brevet:
