058 Laser colorant pompé par tube flash à 10pps.



LASER A COLORANT RHODAMINE B

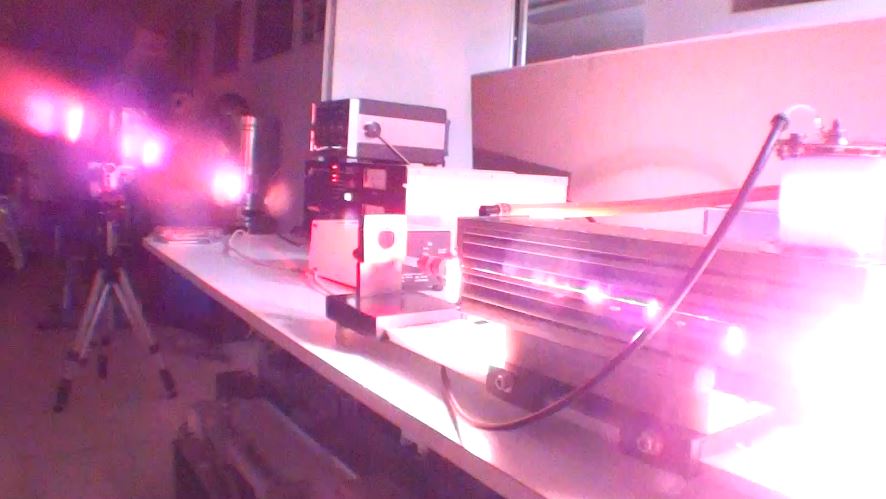

EMETTANT DES PULSES SUPER RADIANT

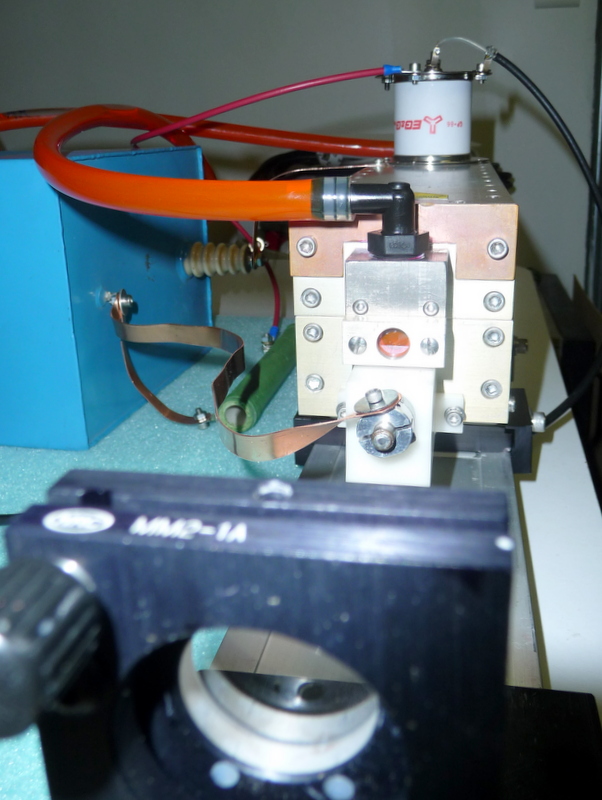

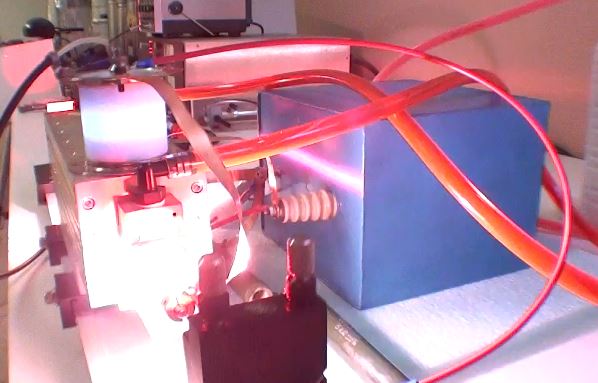

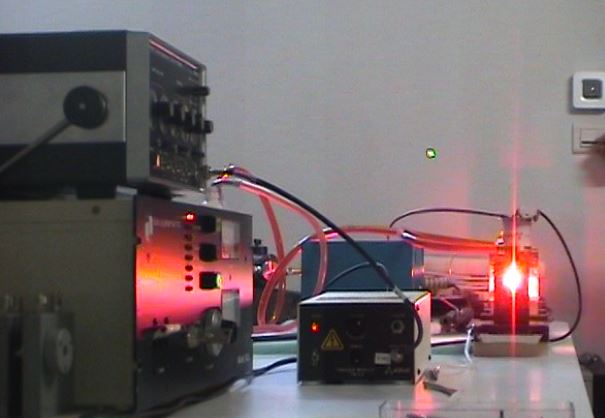

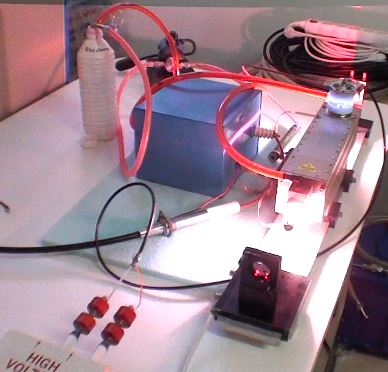

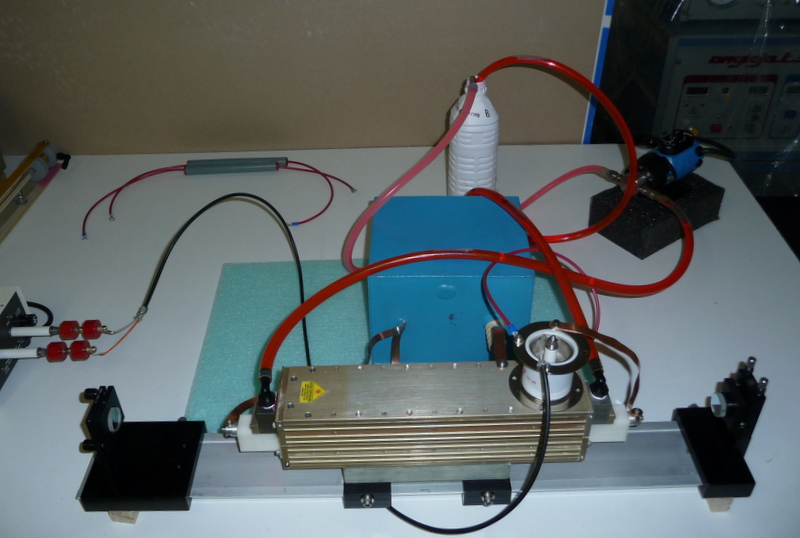

Laser à colorant modifier pompé par un tube flash linéaire au xénon.

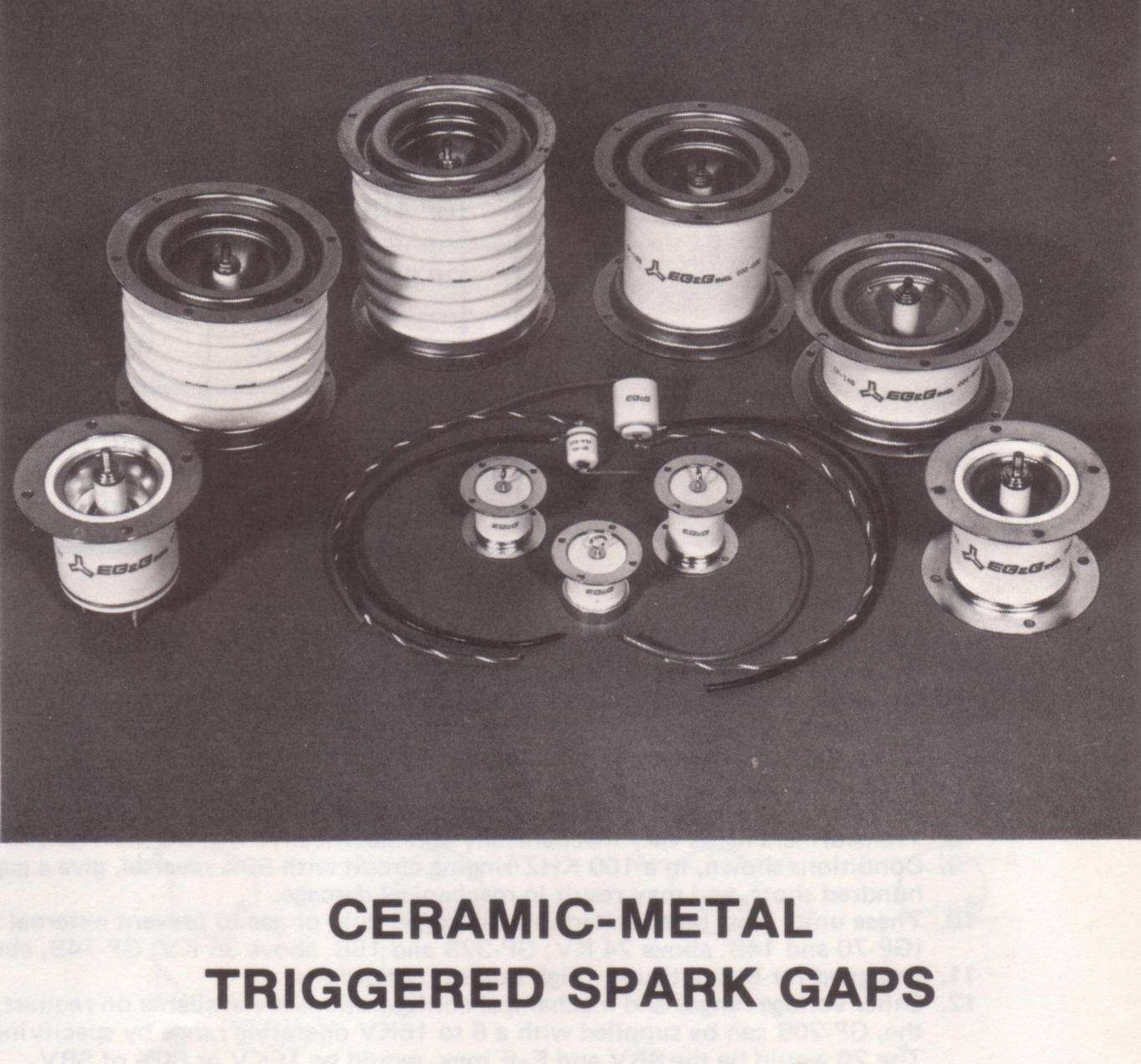

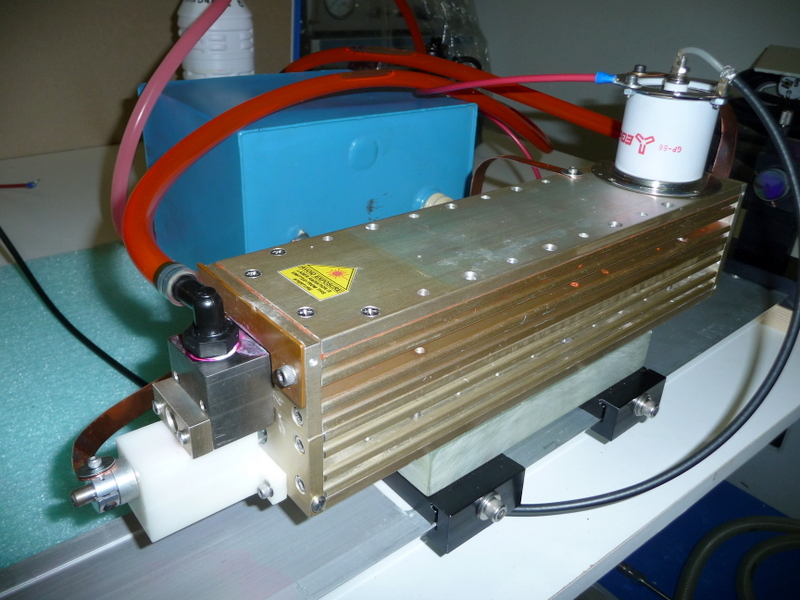

Il se caractérise par le fait de pouvoir fonctionner à 10 pulses par seconde grâce à une unité HT à charge rapide et à un éclateur  type EG&G  GP-86

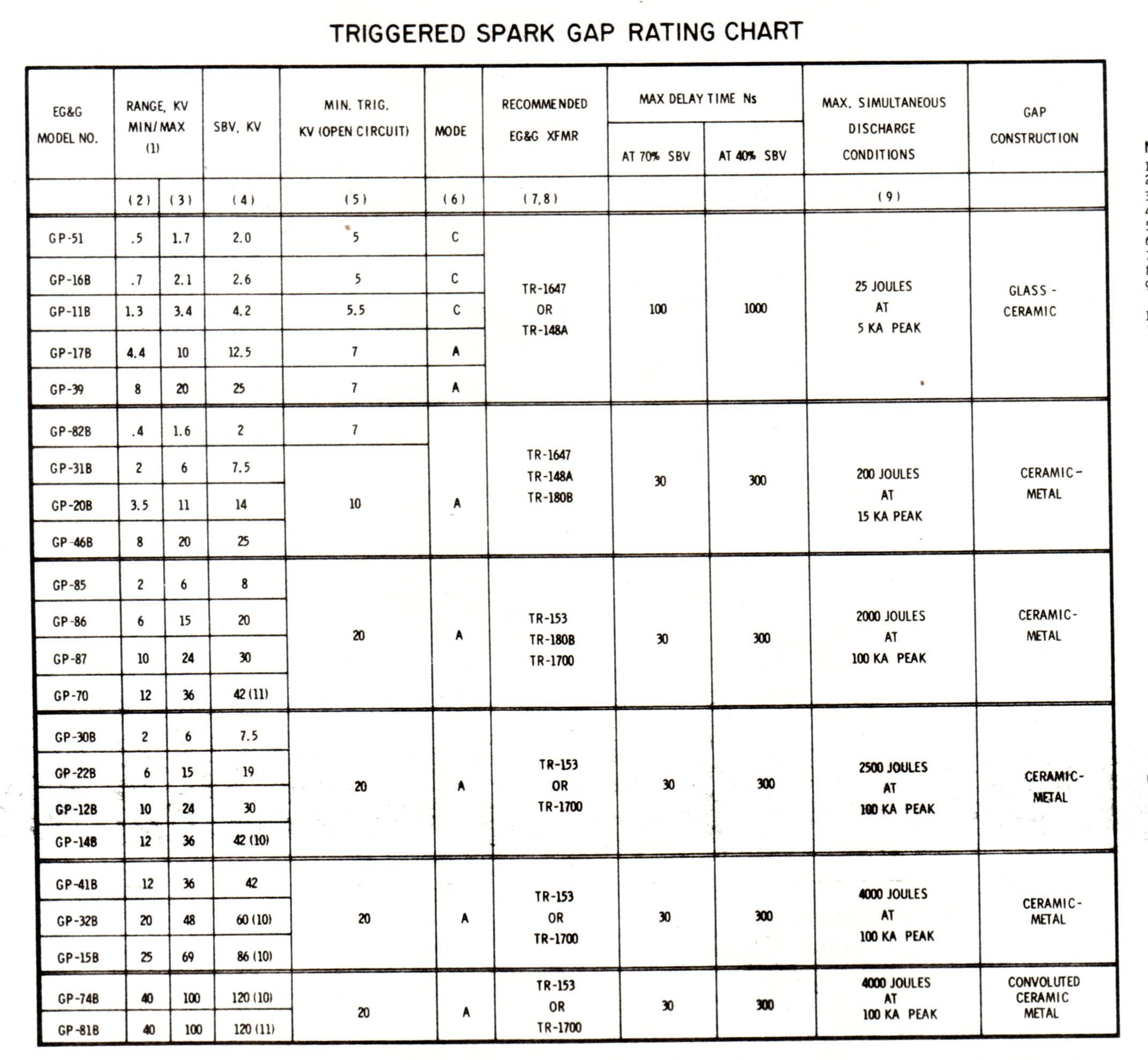

Cet éclateur à une plage de fonctionnement entre 6kV et 20kV avec  une intensité maximum de 100kA!

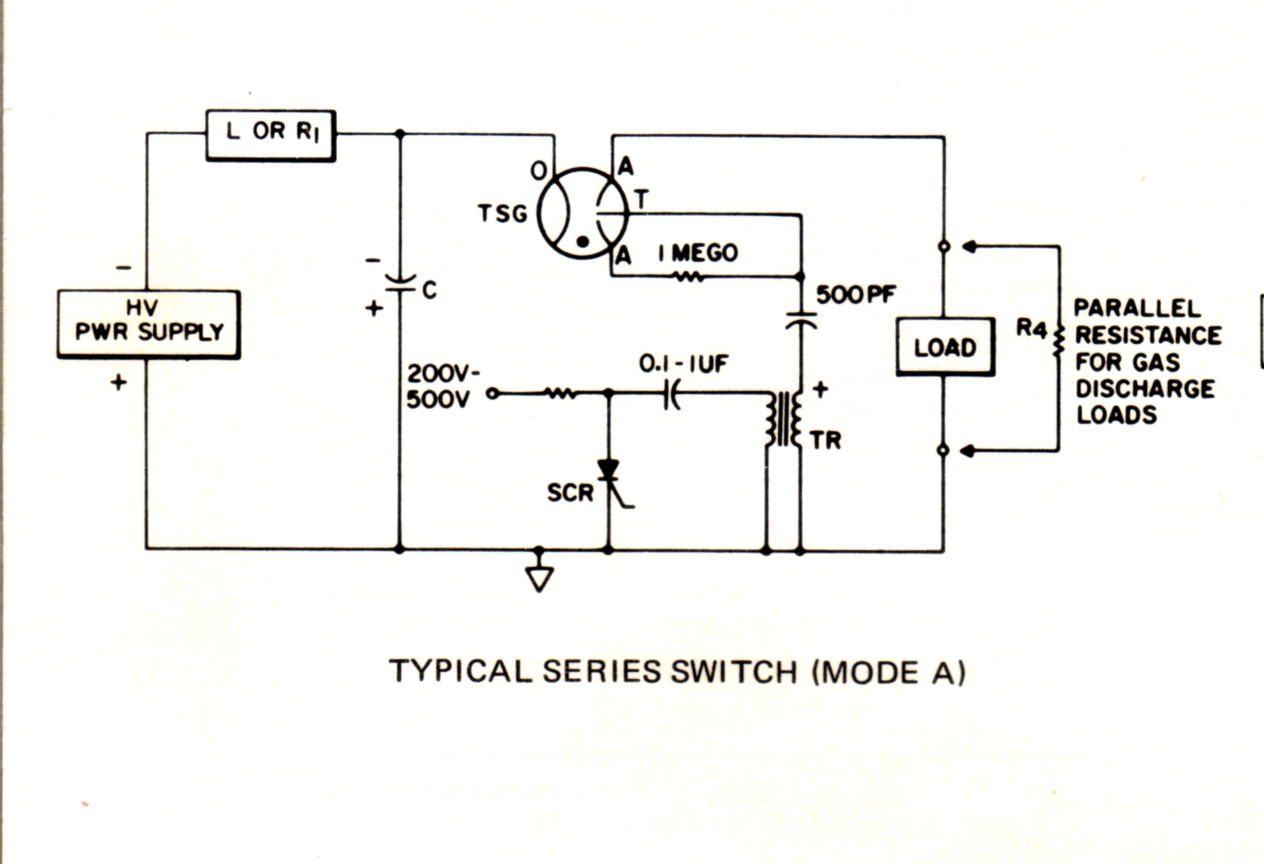

Un module trigger EG&G model TM29 sert à déclencher l'éclateur EG&G  GP-86
Ce laser est n'est pas équipé d'un résonateur, il se compose uniquement d'un miroir arrière totalement réflecteur.

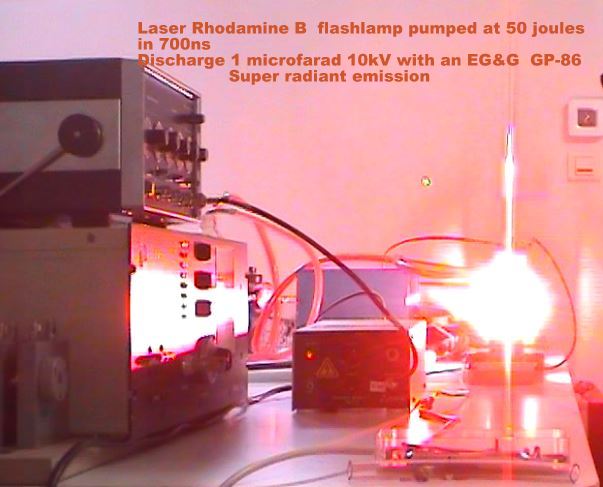

Le régime super radiant est obtenu par le fort pompage et la haute concentration de la solution de Rhodamine B ( 1.10-3 Mol/l).
Pour travaillé en régime oscillateur il est nécessaire de dilué la solution de colorant à 5.10-5 Mol/l et de diminuer la puissance de pompe et créer un résonateur optique avec un miroir de sortie de 80% de réflectivité et un diaphragme intra-cavité
pour sélectionner le mode fondamental TEM00



VIDEO EN HD







VIDEO en HD
