Le but est de
faire sur mon banc d'optique des tests de fonctionnement en différents régimes qui
sont:
CW travail en continu avec un simple résonateur M1
99.85% @ 1060nm et M2 90% @ 1060nm
QCW travail en régime
pulsé en pulsant la diode pompe. M1 et M2 comme avec le pompage continu. ( 1us -
1ms)
Q-switch MR travail en régime déclenché avec un
prisme rotatif et M2 90% ( 100 ns)
Q-switch AOM travail
en régime déclenché avec un modulateur acousto-optique (20
ns)
Q-switch AS travail en régime déclenché avec une
cellule de colorant absorbant saturable ( 1 -5 ns )
Q-switch
PML Blocage de modes avec une cellule à absorbant saturable (10-20
ps)
Q-switch AM Blockage de mode avec un q-switch à
modulation d'amplitude ( 10 ps)

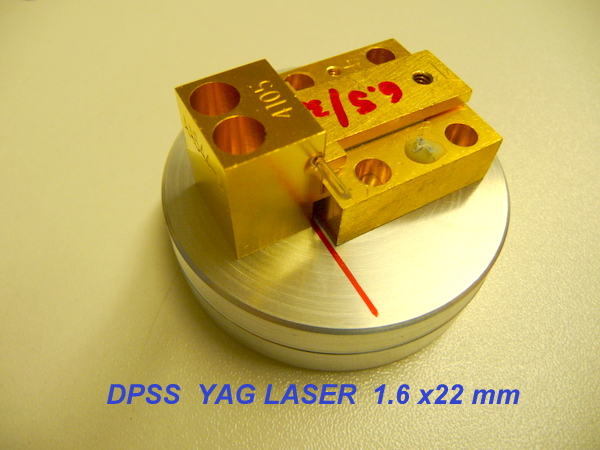

Construction d'un petit DPSS avec un

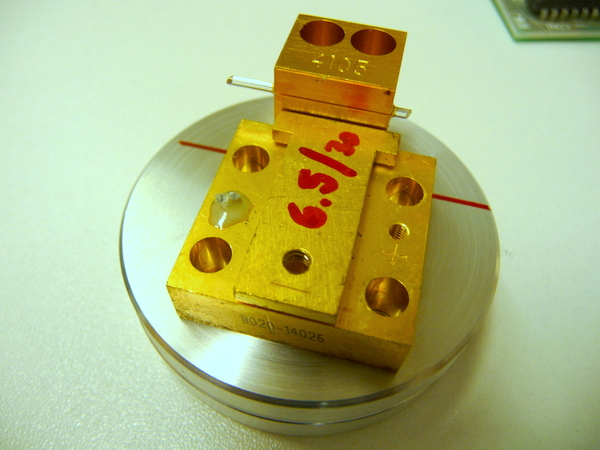

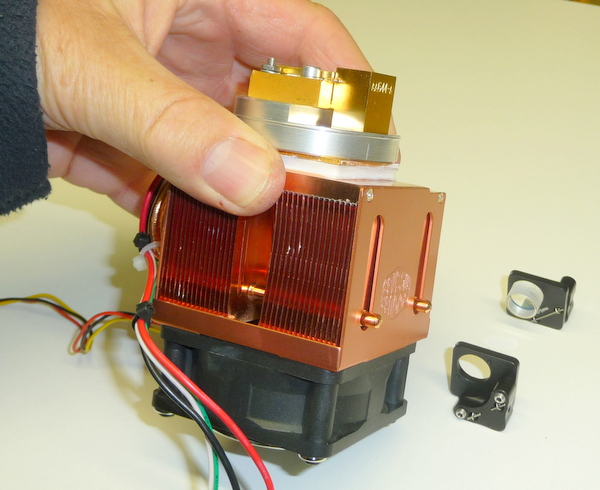

barreau Nd:YAG de 1.6mm x 22 mm co-dopé à 0.5% Nd et 0.5% Cr. La diode pompe est une
COHERENT de 20W achetée sur Ebay pour 25 euro mais qui ne sort que 6.5W

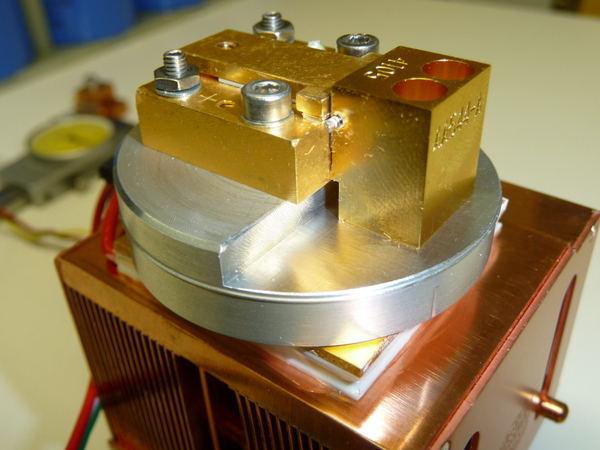

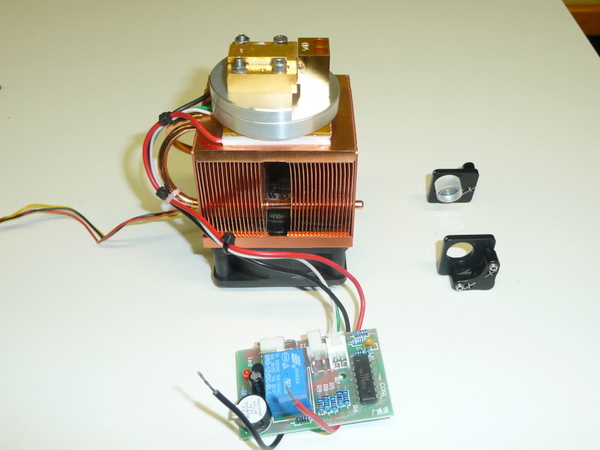

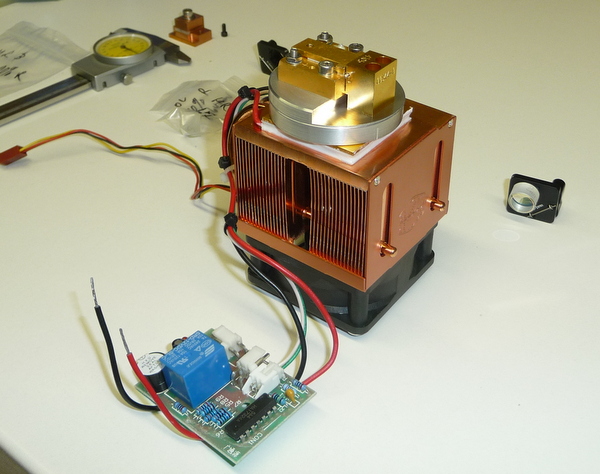

cw. Un TEC avec une régulation est montée sur un bloc de refroidissement en
cuivre avec un ventilateur.
L'opération la plus difficile dans ces
tests sera l'alignement optique des composants ( miroirs,cellules,diaphragme,

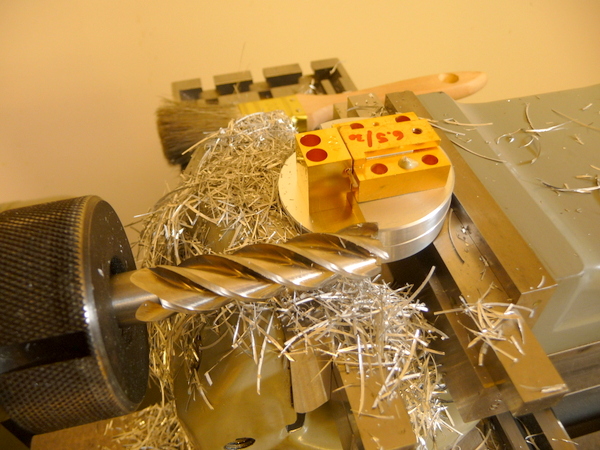

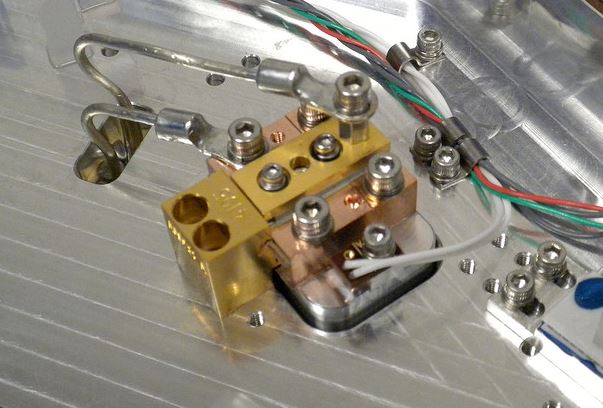

barreau YAG). Voici quelques photos de l'avancement du laser......
