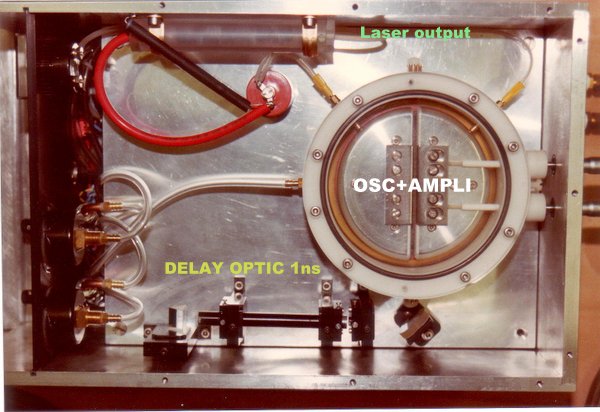

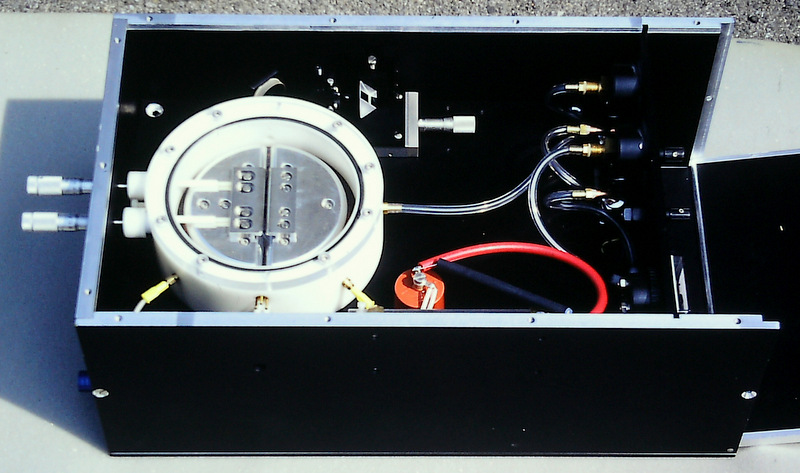

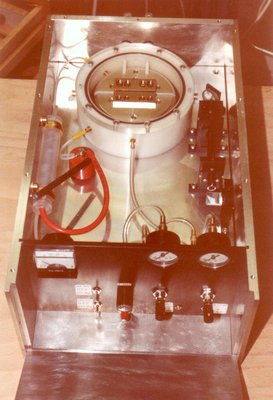

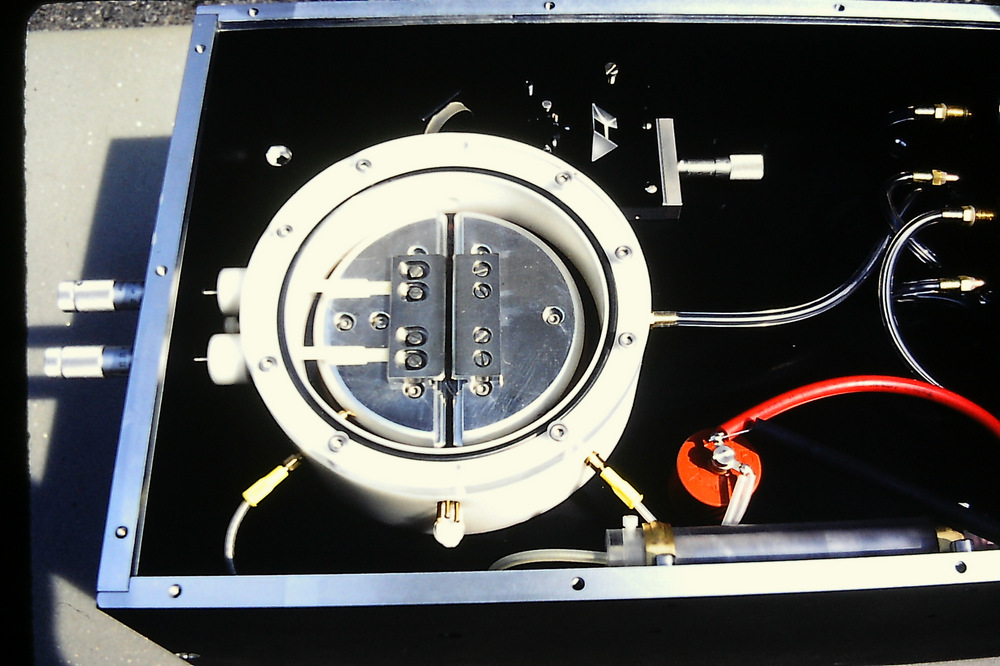

Ce laser se compose d'un disque de titanate
de barium de 120mm de diamètre sur lequel est monté 2 électrodes de
décharge principal en alumunium avec un profil de "BRUCE" ainsi que les
électrodes de pré-ionisations et 2 électrodes de décharge en inox pour
l'oscillateur eux-même réglable par un système micrométrique.Un éclateur
coaxial est situé dessous la tête laser. Lors de la décharge

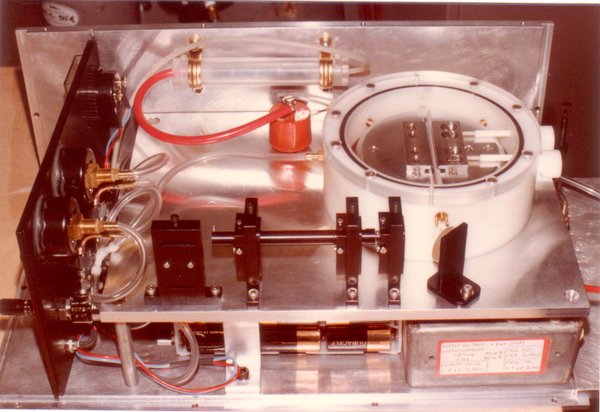

l'oscillateur émet un pulse de 600 picosecondes qui part sur un miroir à
45degrés puis passe à travers un télescope 10X et un diaphragme pour
diminuer la divergence puis est renvoyer par un prism en quartz sur le
miroir à 45 degrés et injecté dans l'amplificateur.
Il faut
savoir que l'inversion de population dans l'amplificateur ne dure que
600 picosecondes et la synchronisation entre l'arrivée du pulse issu de
l'oscillateur doit être précis à 50 ps.
Ce laser est le laser à azote le plus complex jamais réalisé à ce jour au monde!!!

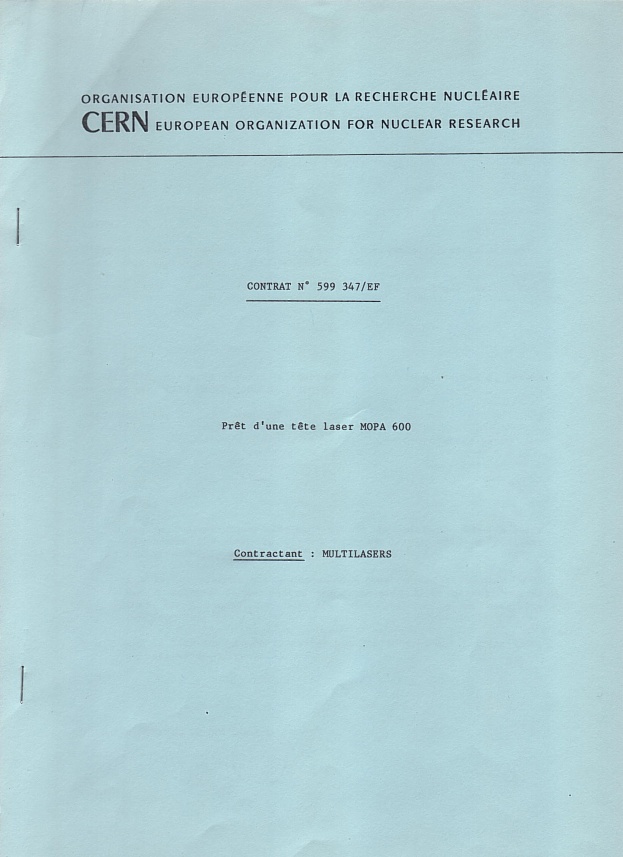

Je l'ai développé pour un physicien du CERN en 1978 Dr.H. Hilke

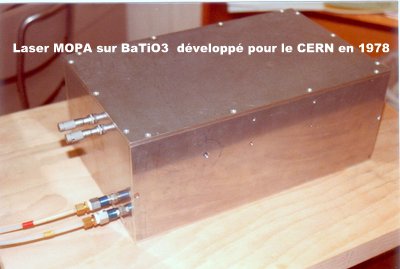

Laser TEA N2 limite de diffraction oscillateur+amplificateur+télescope sur ligne de "Blumlein" en titanate de barium réalis en 1978 pour Dr. Hilke CERN.
