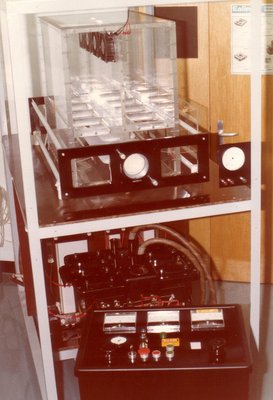

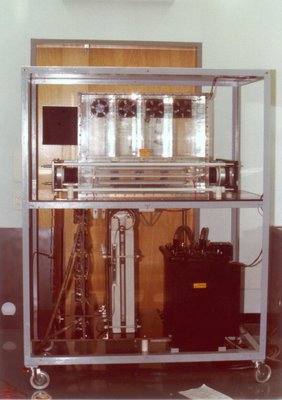

Ce laser je l'ai construit dans le cadre d'un projet interne pour l'Institut Battelle.

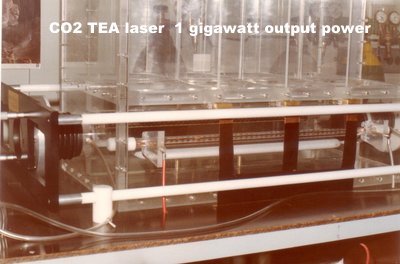

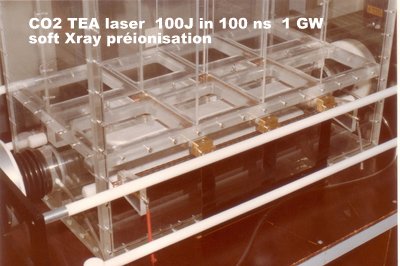

La particularité de ce laser est qu'il est capable de
sortir 100 J en 100ns soit 1 GW de puissance crête. L'alimentation est
composé d'un ancien générateur de rayon X (120kV 200mA) qui charge un
générateur de Marx de 2 étages composés de condensateurs non inductifs

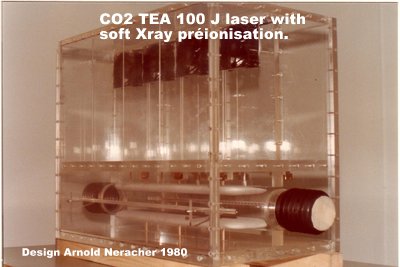

Maxwell. Une partie de l'énergie se décharge sur des pins en tungstène
sous 200kV produisant des rayons X mous servant à pré-ionisé le mélange
gazeux He/N2/CO2

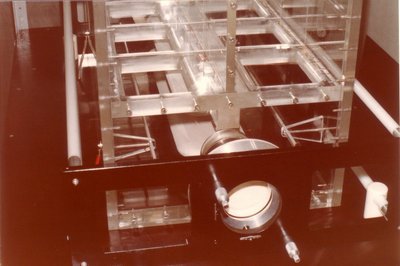

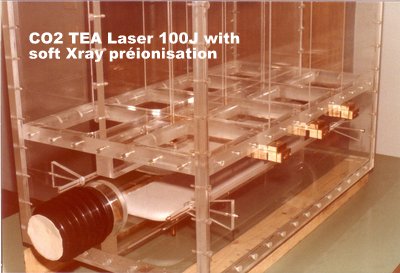

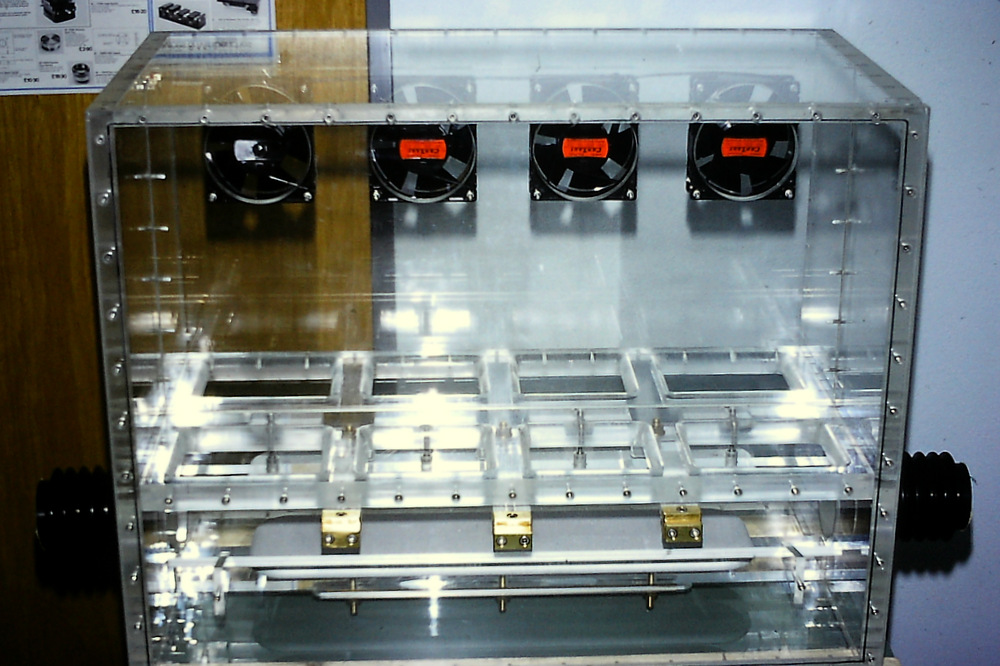

Les électrodes de pré-ionisation sont
composées de 4 tubes capillaires de quartz soudées cote à cote par
paires, à l'intérieur se trouve un fil de cuivre relié à la masse et à
l'extérieur des tubes sont collés 34 pines en tungstène avec un
espacement de 3mm. Durant la décharge d'un condensateurs chargé à 50kV
il se produit des arcs au total 68 qui produisent des photons de 200 eV
d'énergie (rayon X mous) qui vont irradié les 1600 cm3 et qui vont ionisés le mélange gazeux avec 2.1014 ions/cm . Les électrodes de décharges principales ont un profil de
BRUCE et sont en aluminium massif de 500mm x 150mm x 25mm.
