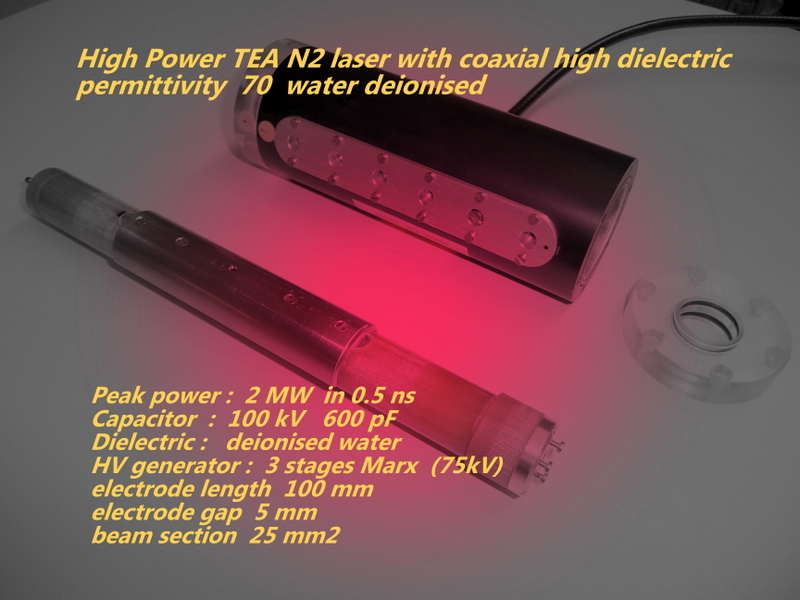

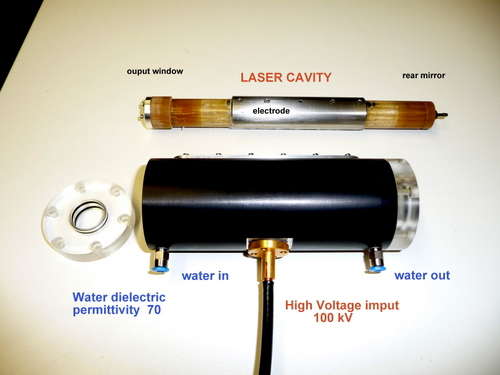

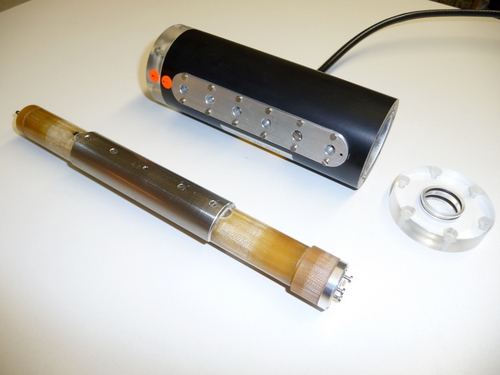

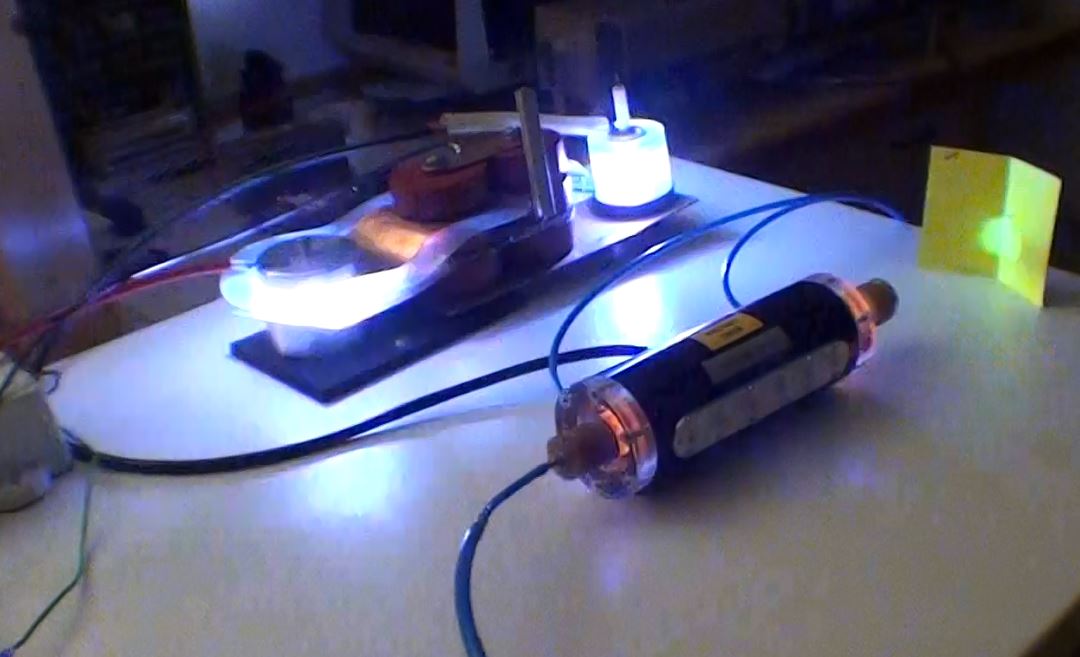

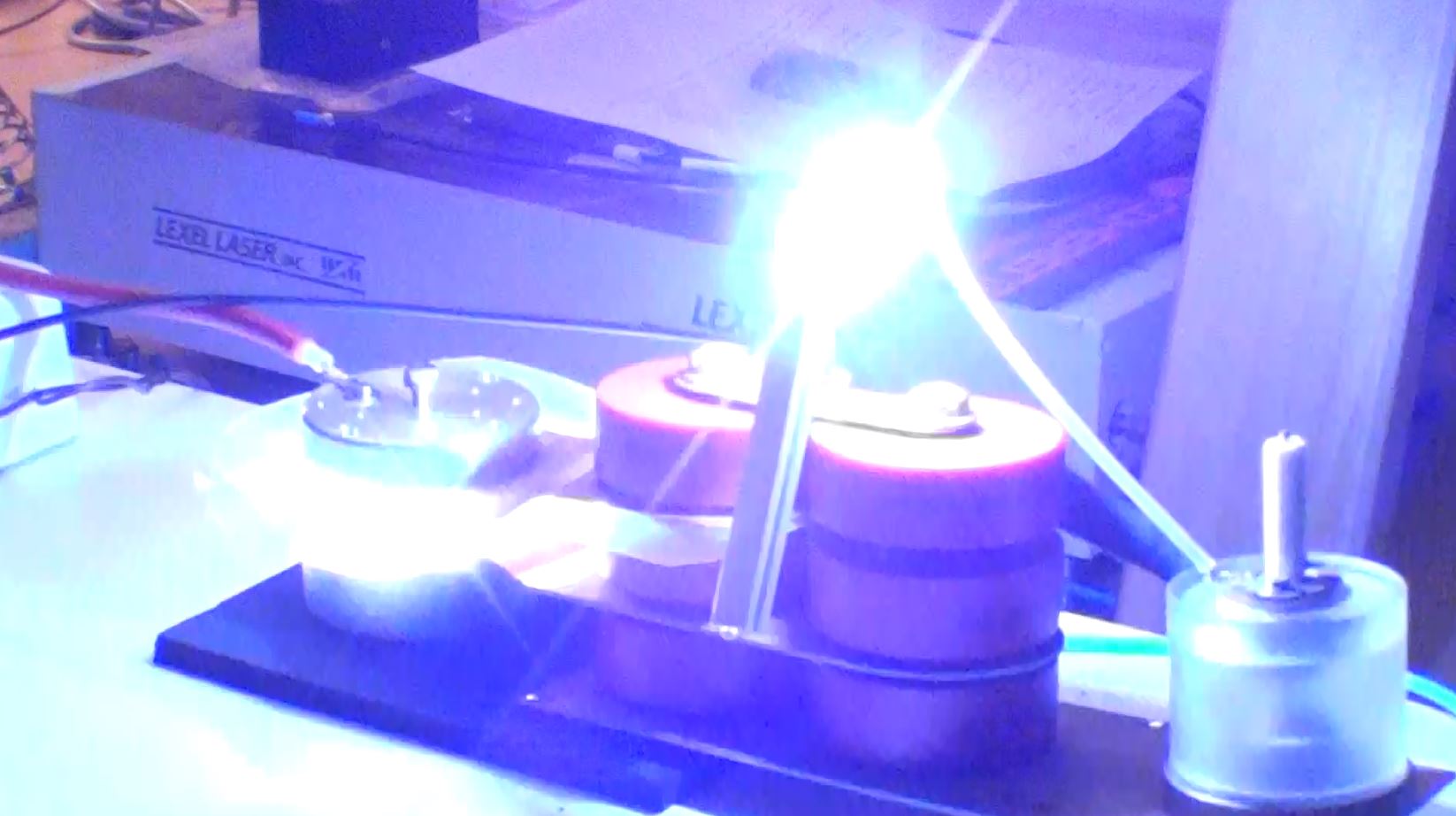

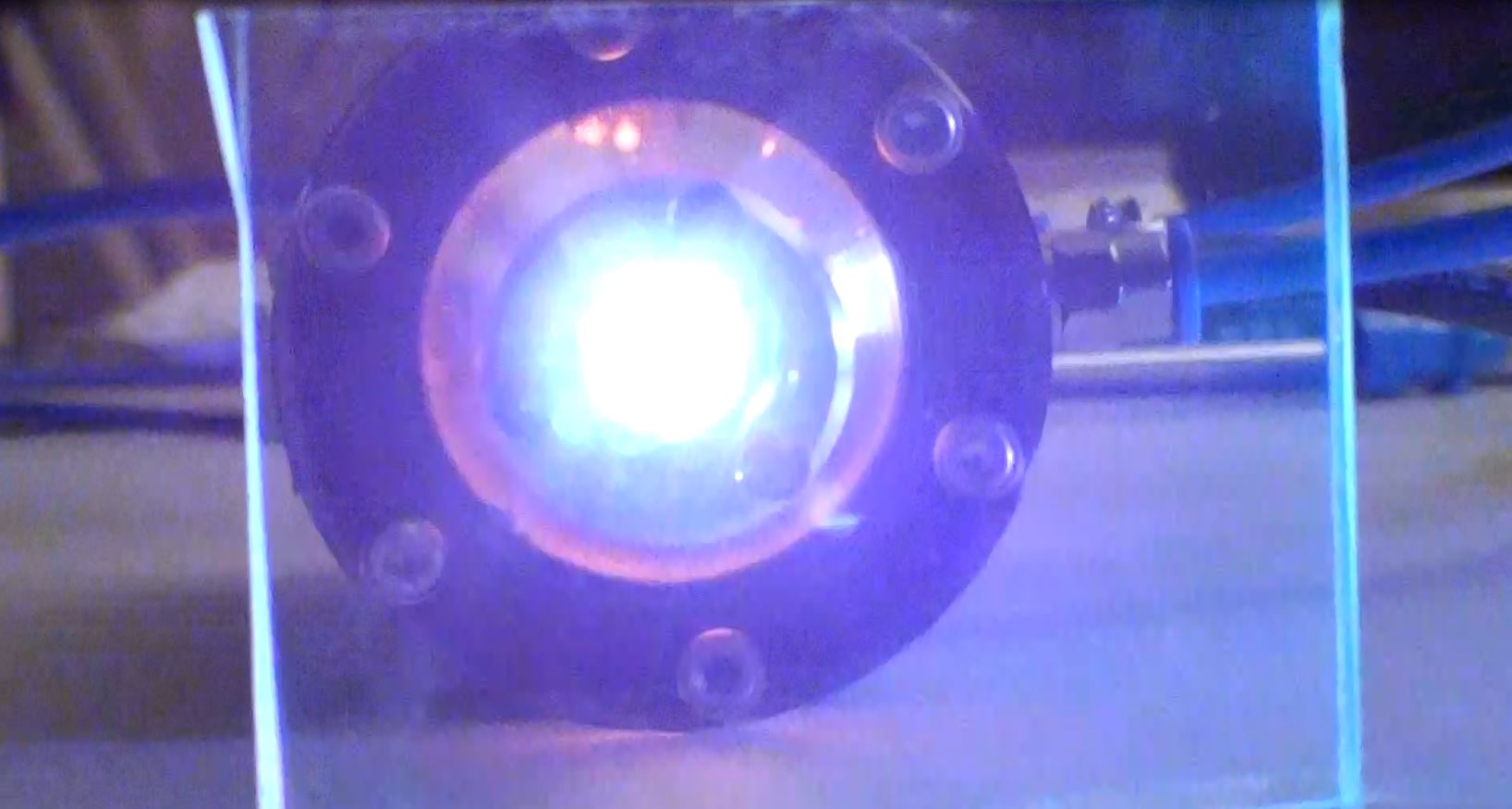

Cette capacité est chargée à -100kV en 500 ns par un générateur de Marx de 3 étages. La préionisation est obtenue par 2 électrodes de cuivre faisant un couplage capacitif avec l'électrode externe servant d'électrode de capacité par rapport au tube en alumunium qui représente l'autre électrode du condensateur THT.

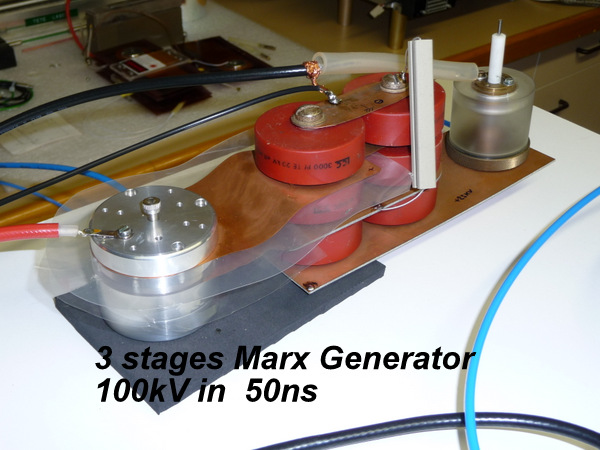

Le générateur de Marx permet de charger le
condensateur à eau ! L'eau dé-ionisée est le diélectrique le
plus performant pour des systèmes pulsé nanoseconde! La Z-MACHINE aux USA utilise en étage final
utilise des lignes coaxiales à eau.!!!! Pourquoi? Par ce que l'eau à le FACTEUR DE
MERITE le plus élevé de tous les diélectrique ! Le facteur de mérite est la propriété d'un
matériaux de stocké la plus grande énergie dans le volume le plus petit ! L'eau dé-ionisée à une permittivité
diélectrique de 80 et une tenue à la tension de 4 MV/cm en 100 ns 0.8MV/cm en 1 microseconde et 18MV/cm en 10
nanosecondes. Autre avantage de taille s'il y a claquage
du diélectrique il se répare de lui-même et encore autre avantage on peut réaliser
des condensateurs dont l'impédance varie et de forme quelconque. Donc la cavité laser se trouve dans le
condensateur lui même (voilà ça c'est de la TOPOLOGIEappliquée ) L'inductance du circuit de décharge est de
l'ordre de 100 pH la capacité de 600 pF chargée à 75 kV en 100 nanosecondes et la décharge du
condensateur à eau de 1.5 ns. |
