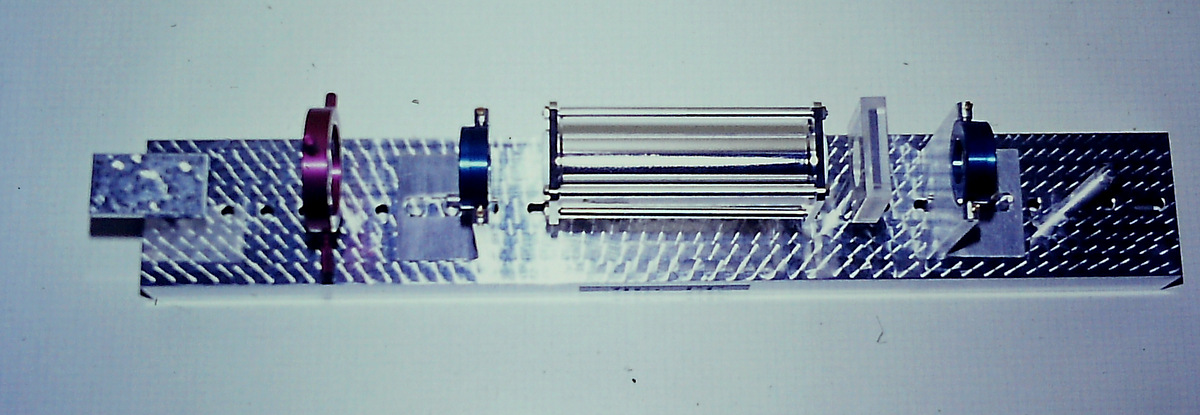

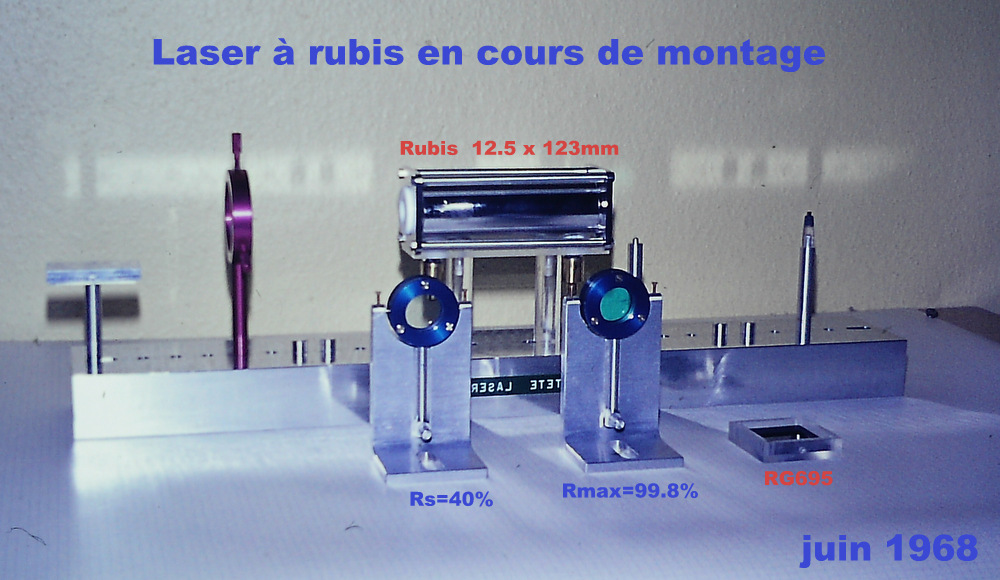

Voici le premier laser que j'ai construit à 18 ans en 1968 à Genève

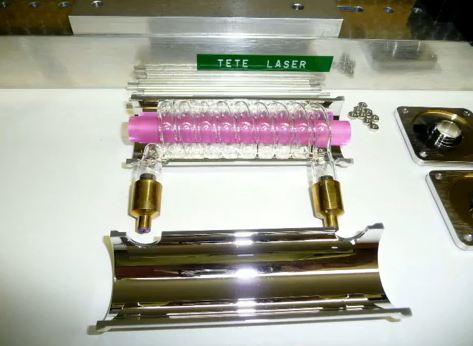

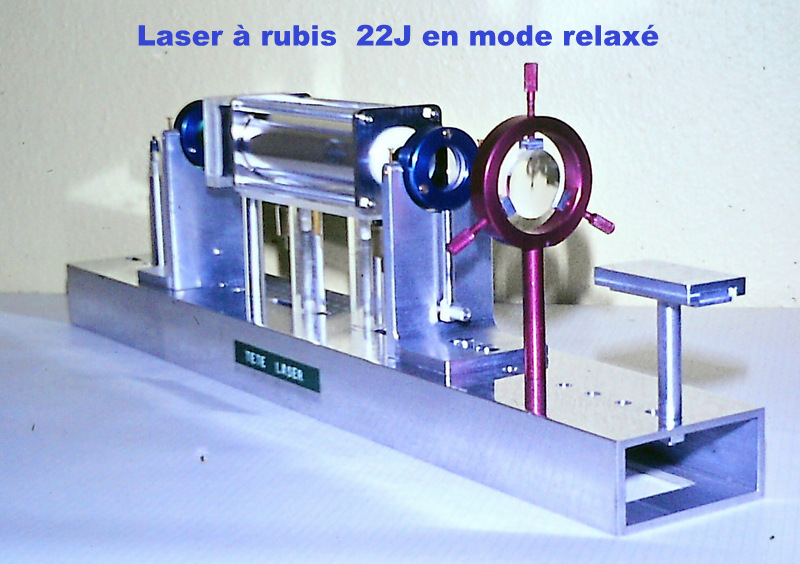

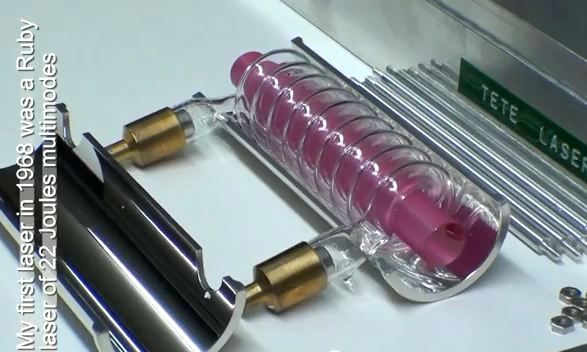

Laser à rubis pompé par un tube flash hélicoïdal de 7 kJ sortie 22 J en 2 ms !

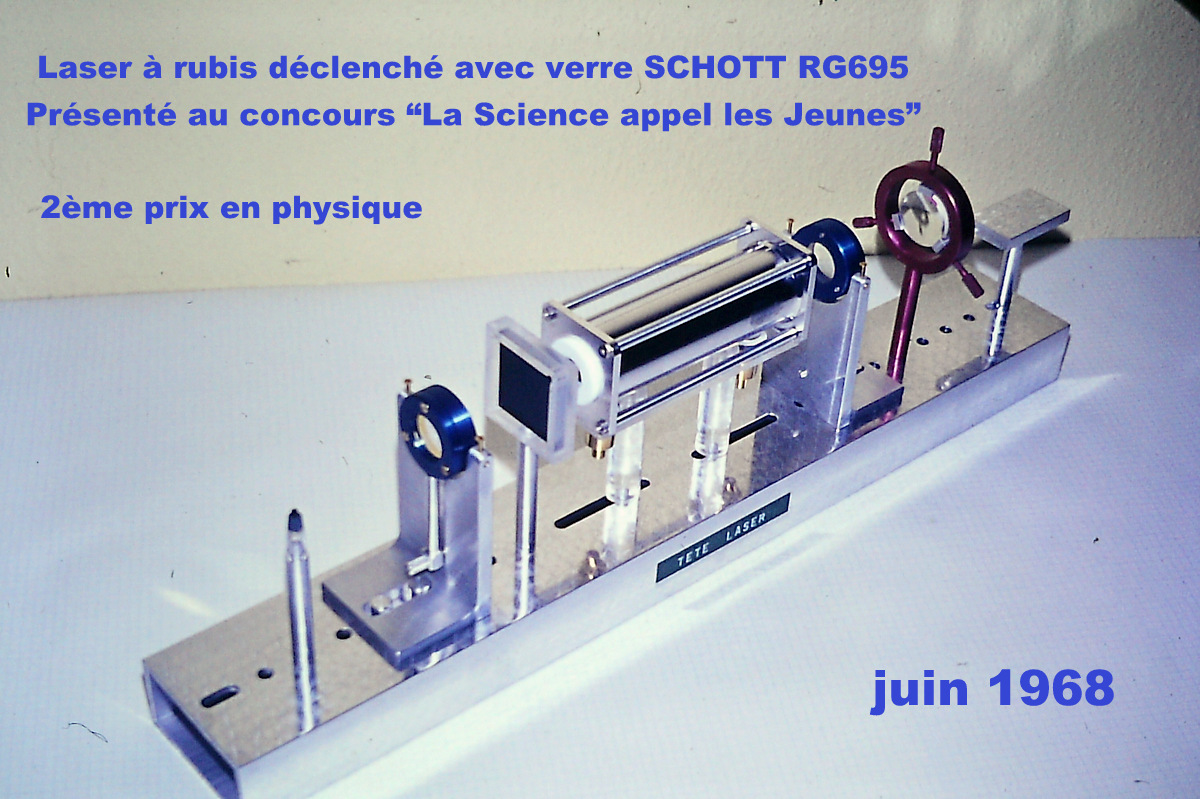

J'ai construit ce laser en 1968 avec lequel j'ai participé au concours "La Science Appelle les Jeunes" et obtenu un 2ème prix en physique avec un voyage d'étude en Angleterre.
Le

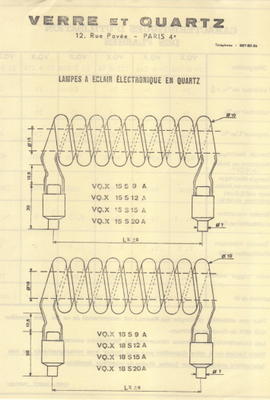

tube flash est de fabrication Verre & Quartz de PARIS, j'ai
travaillé 1 mois à la poste de Genève durant les vacances d'été en 1967
pour me payer ce tube.

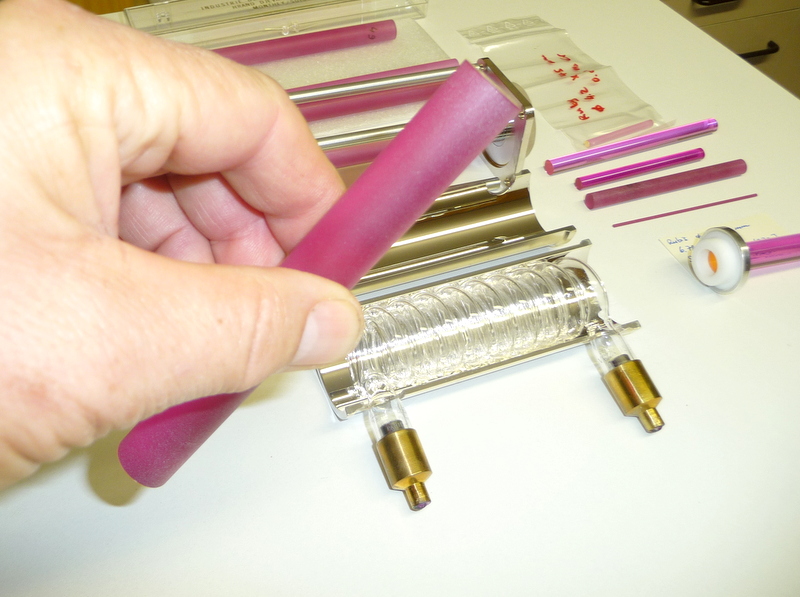

Le rubis m'a été poli gracieusement par la maison Hrand Djévahirdjan de Monthey en Suisse.
Les condensateurs HYDRAWERK 47 uF/6 kV, je les ai achetés à la récupération du CERN pour 20 FrS/pièce,
j'en ai acheter 12 unités!

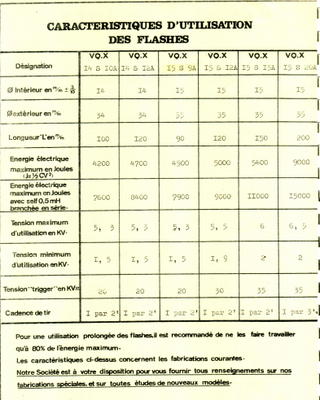

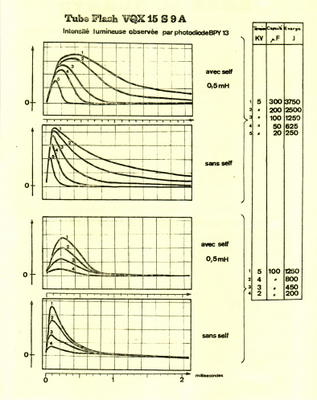

Voici un calculateur permettant d'optimiser la capacité et la self du circuit LC aux caractéristiques du tube flash. Pour ce tube une capacité de 125 uF et une self de 1300 uH donne une énergie de 2500 J à 6300V de charge en étant à 8.8% de l'énergie d'explosion du tube!
Actuellement j'ai entrepris la fabrication d'un alimentation pour le tube flash. Elle se compose d'une batterie de condensateurs de 8 x 125 uF / 3kV. On peut donc choisir entre 1 et 8 capacités en parallèle. J'utilise
une self que j'avais bobiné en 1967 chez mon grand-père (ingénieur
retraité de SECHERON Genève) cette self se compose de 4 selfs que

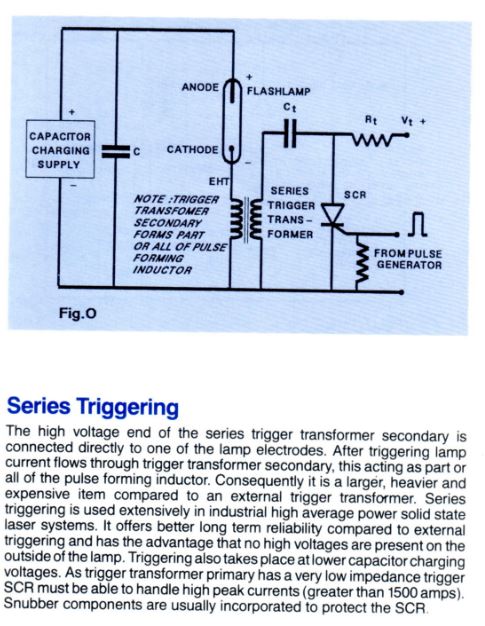

l'on peut brancher en série ou en parallèle. Je vais utiliser un système "serie triggering" ce qui simplifie le montage et de plus j'ai un transfo série. Dans le même chariot j'ai également une batterie de condensateurs électrolytique de 10kJ sous 1350V. Les
condensateurs électrolytique conviennent bien au pompage de laser à
rubis car leurs inductance interne est élevée et leurs résistance
interne également.Ils ne conviennent pas au pompage de YAG
Video en HD

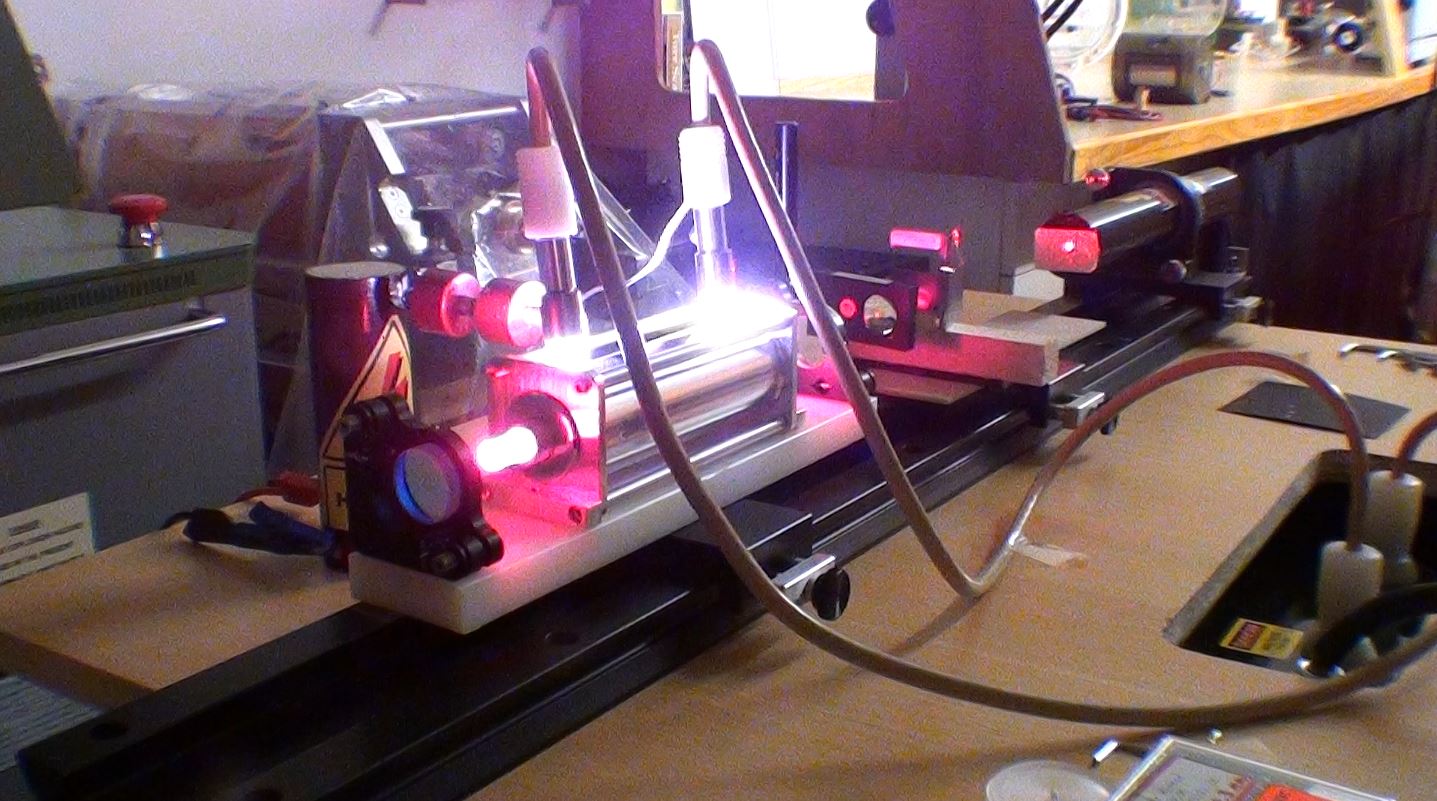

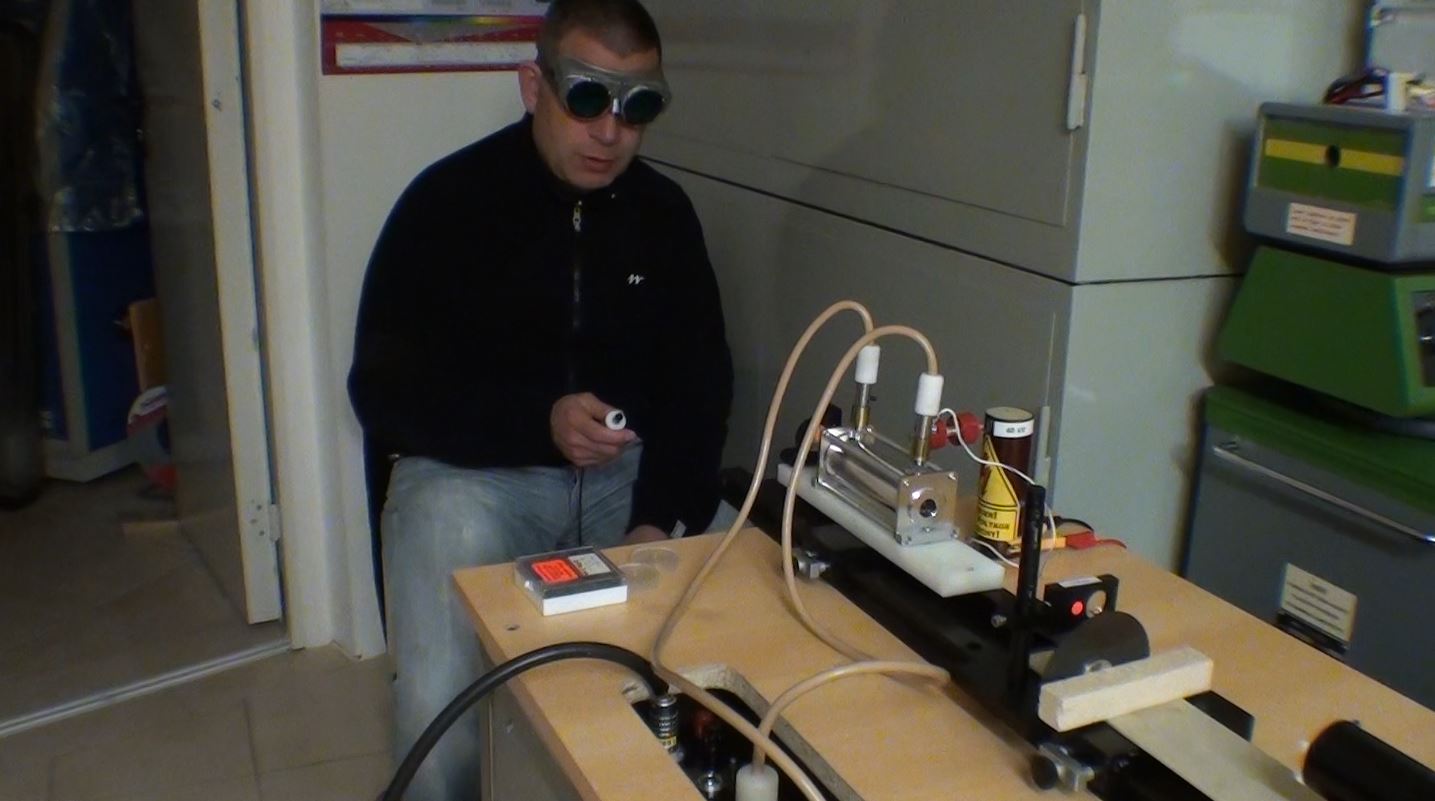

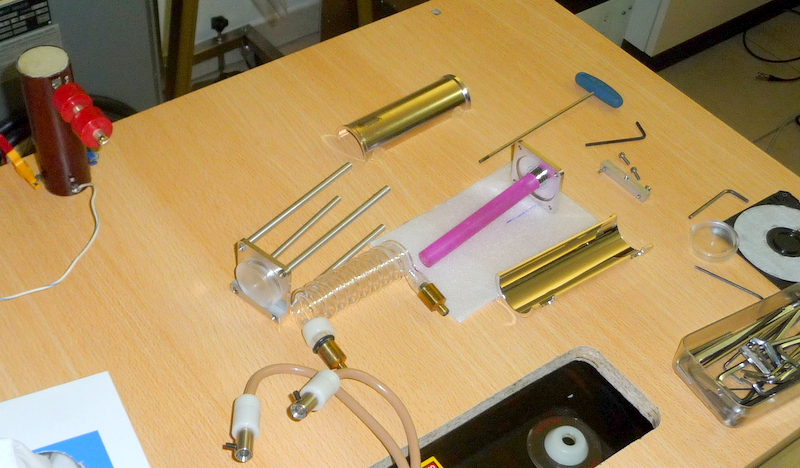

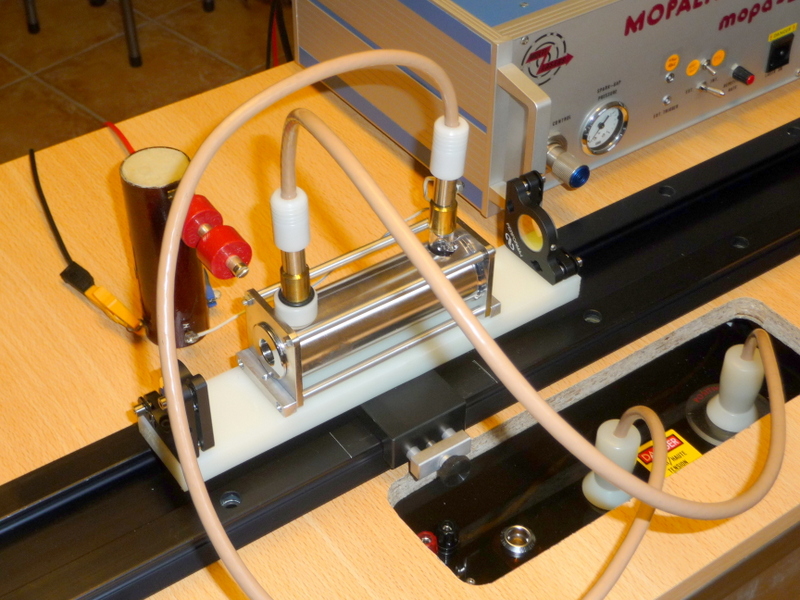

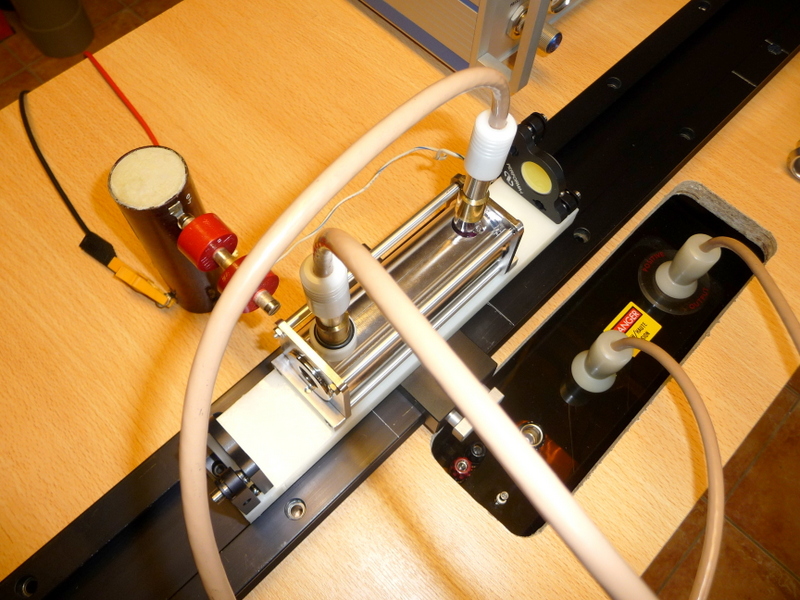

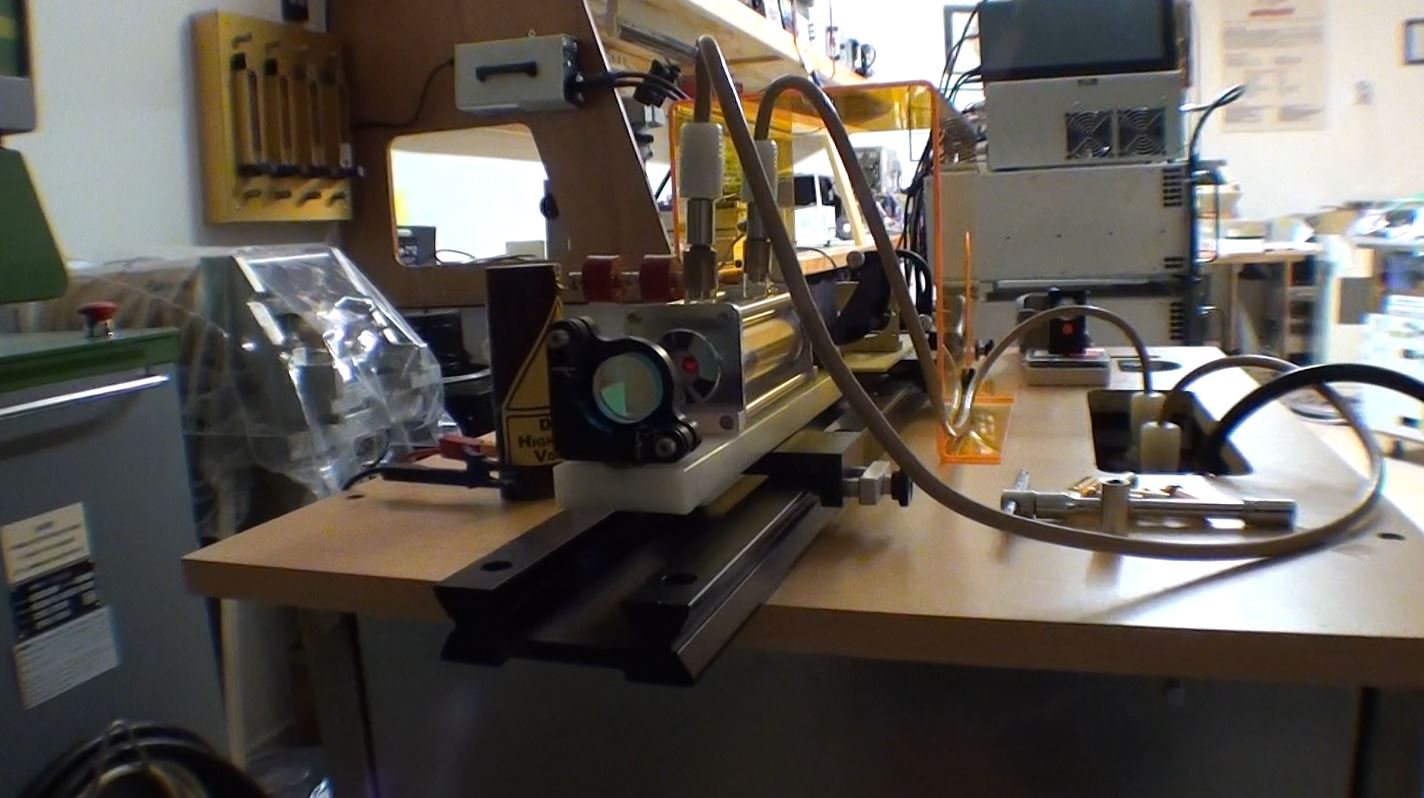

Préparation du laser à rubis pour les tests

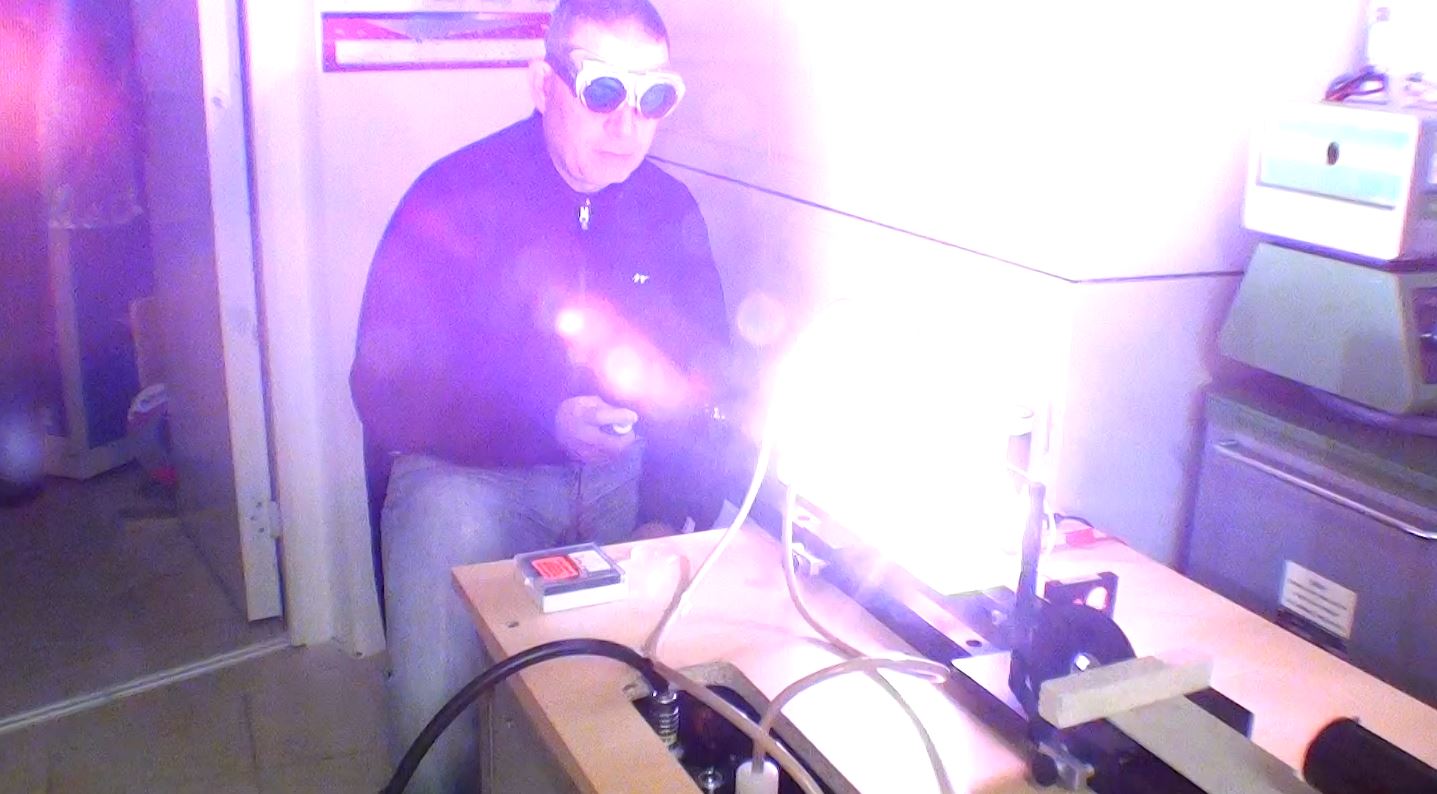

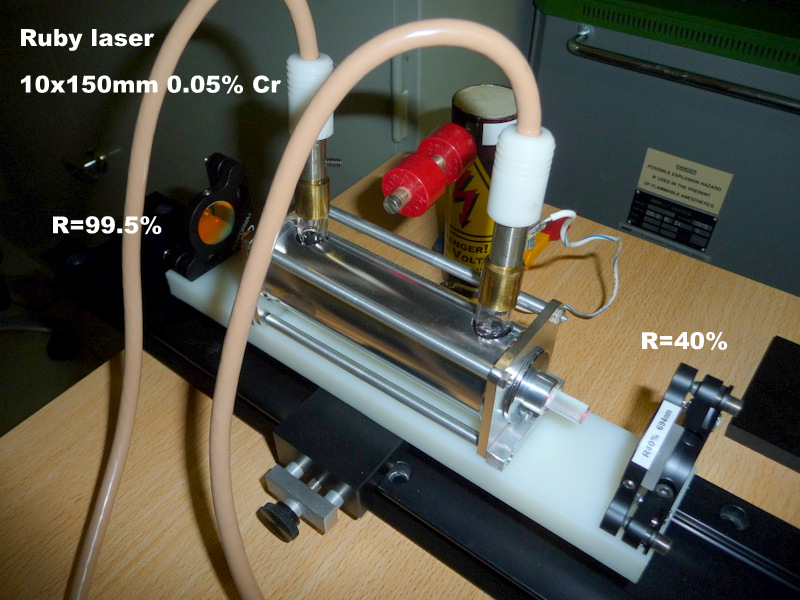

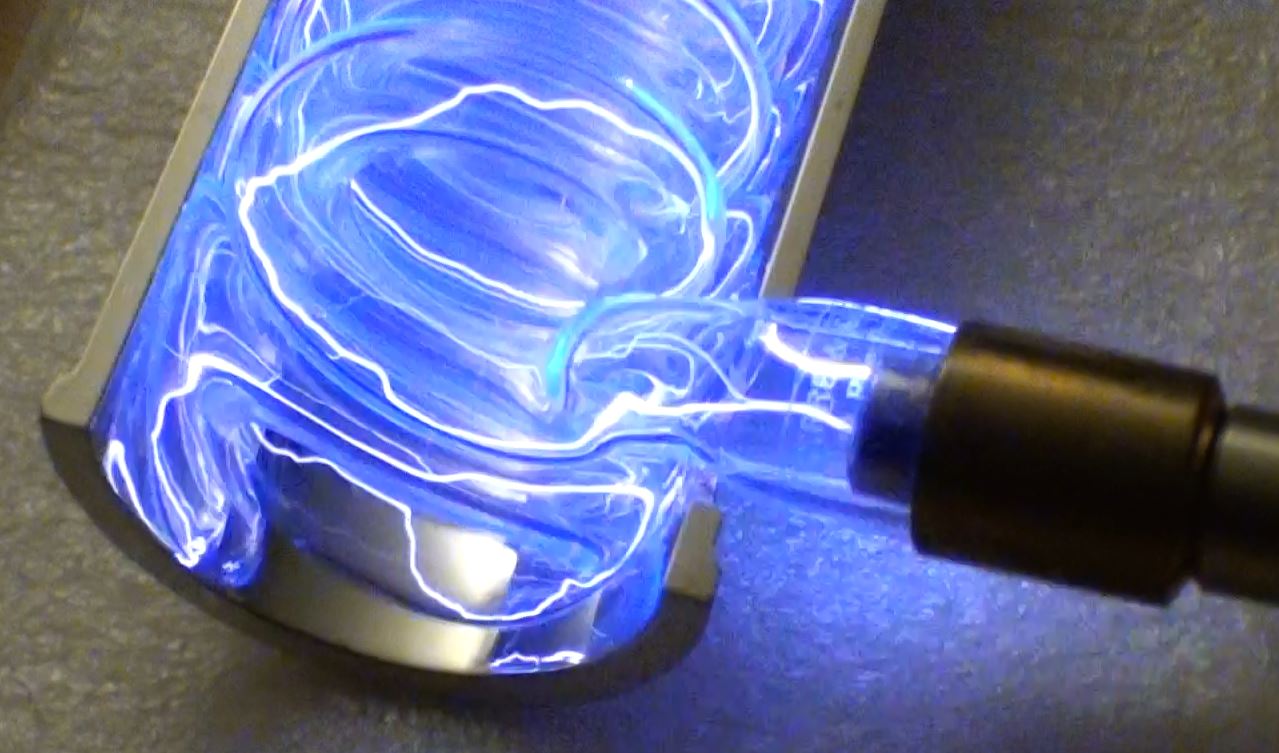

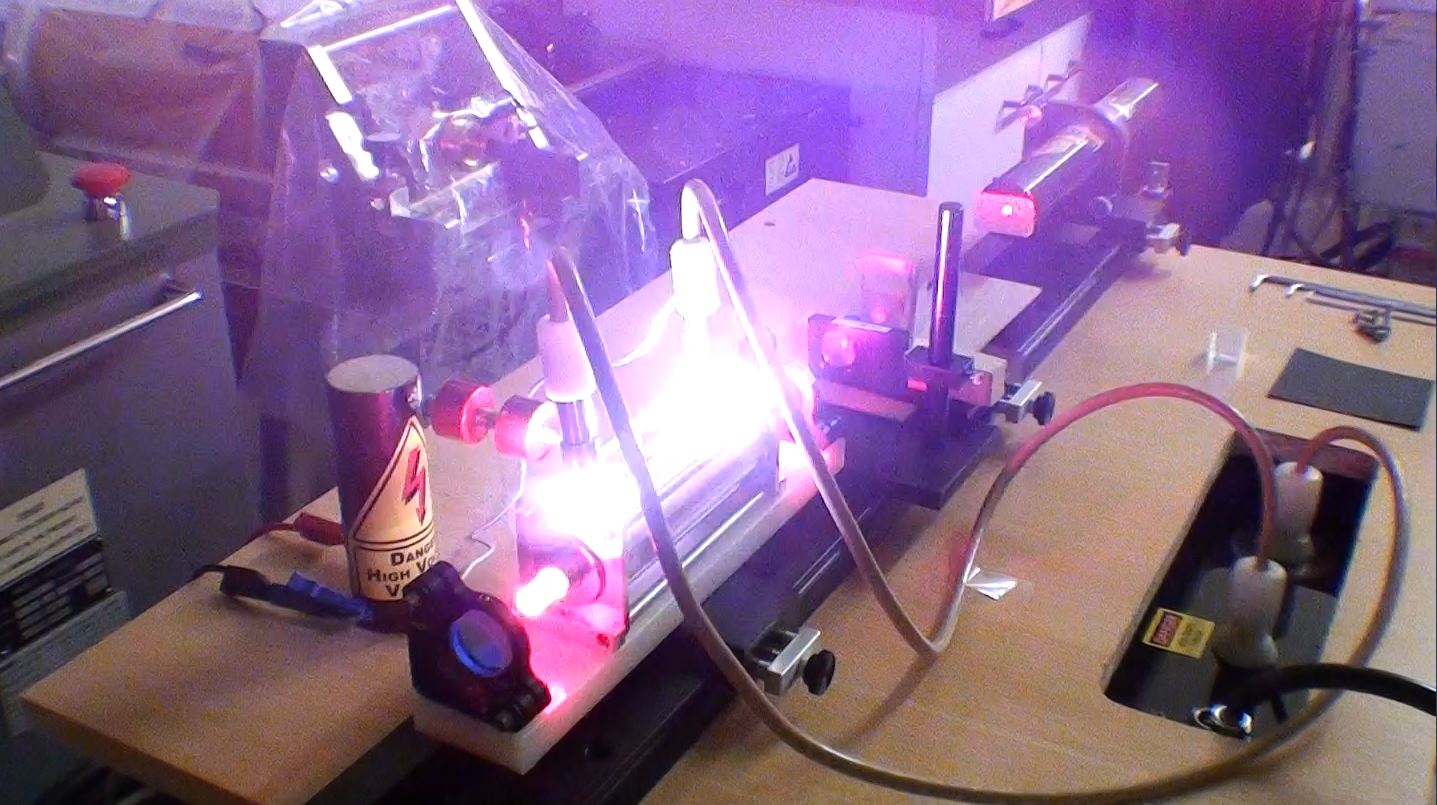

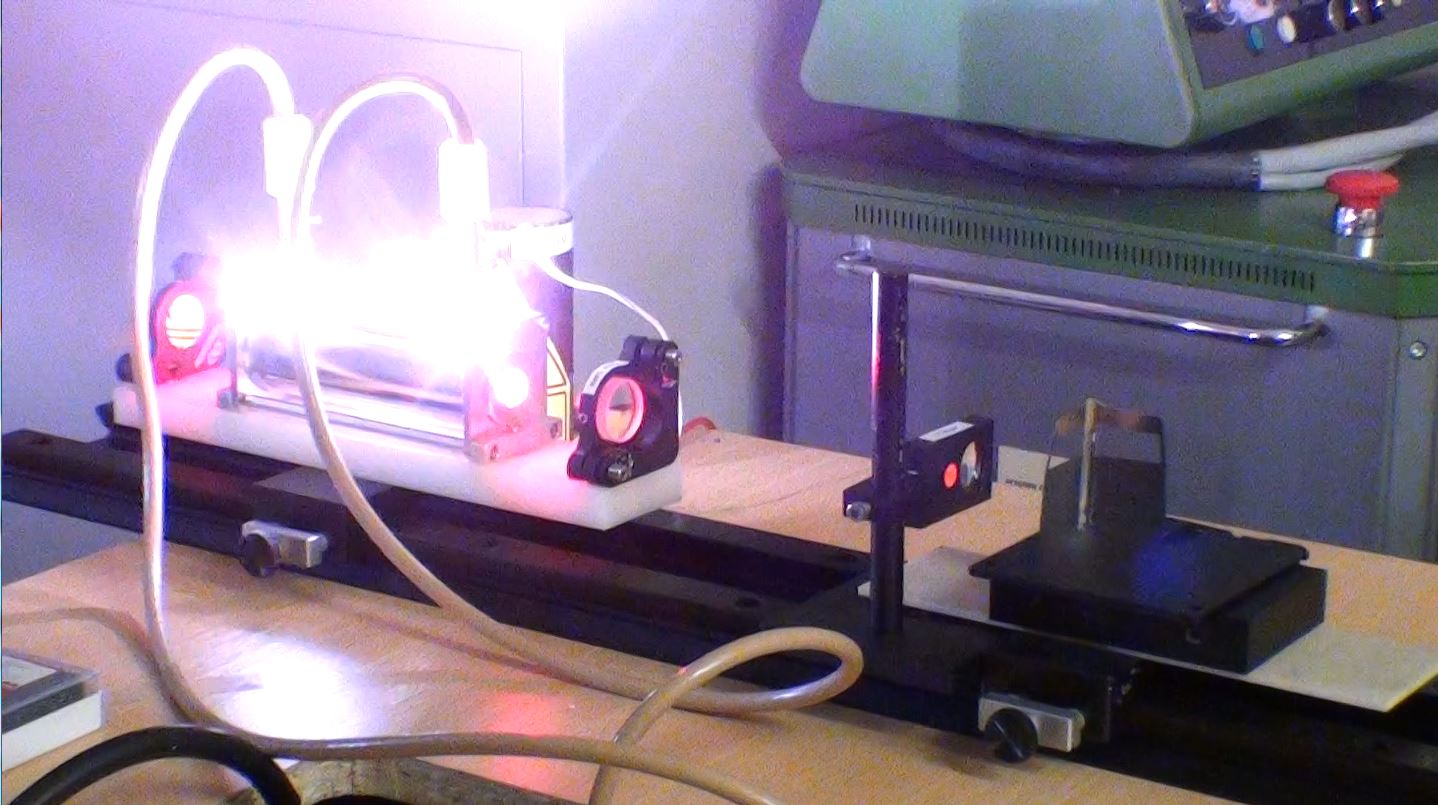

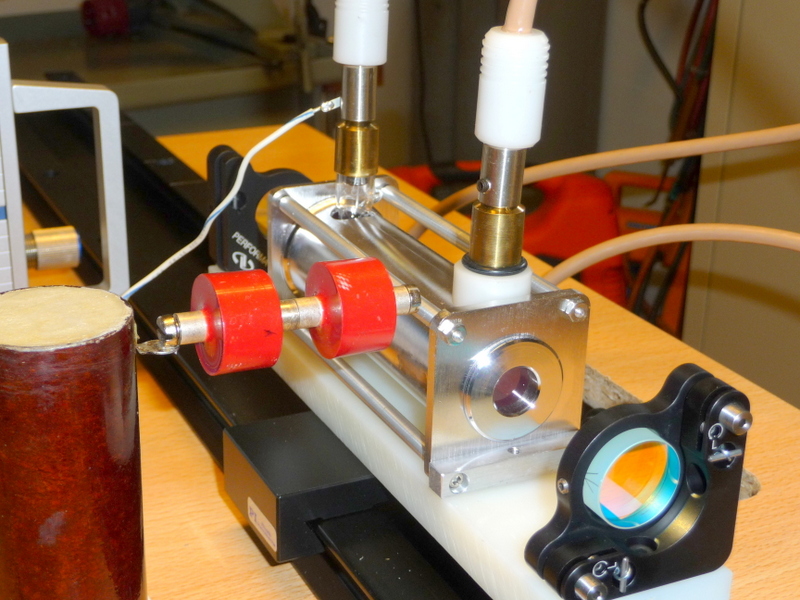

Un test pour vérifier l'amorçage du tube flash par une bobine "TRIGGER" de 40kV. Le laser se compose d'un miroir multi-diélectrique de 50% de transmission avec un rayon de courbure de 4mètres et d'un miroir à 99.85% de réflexion.

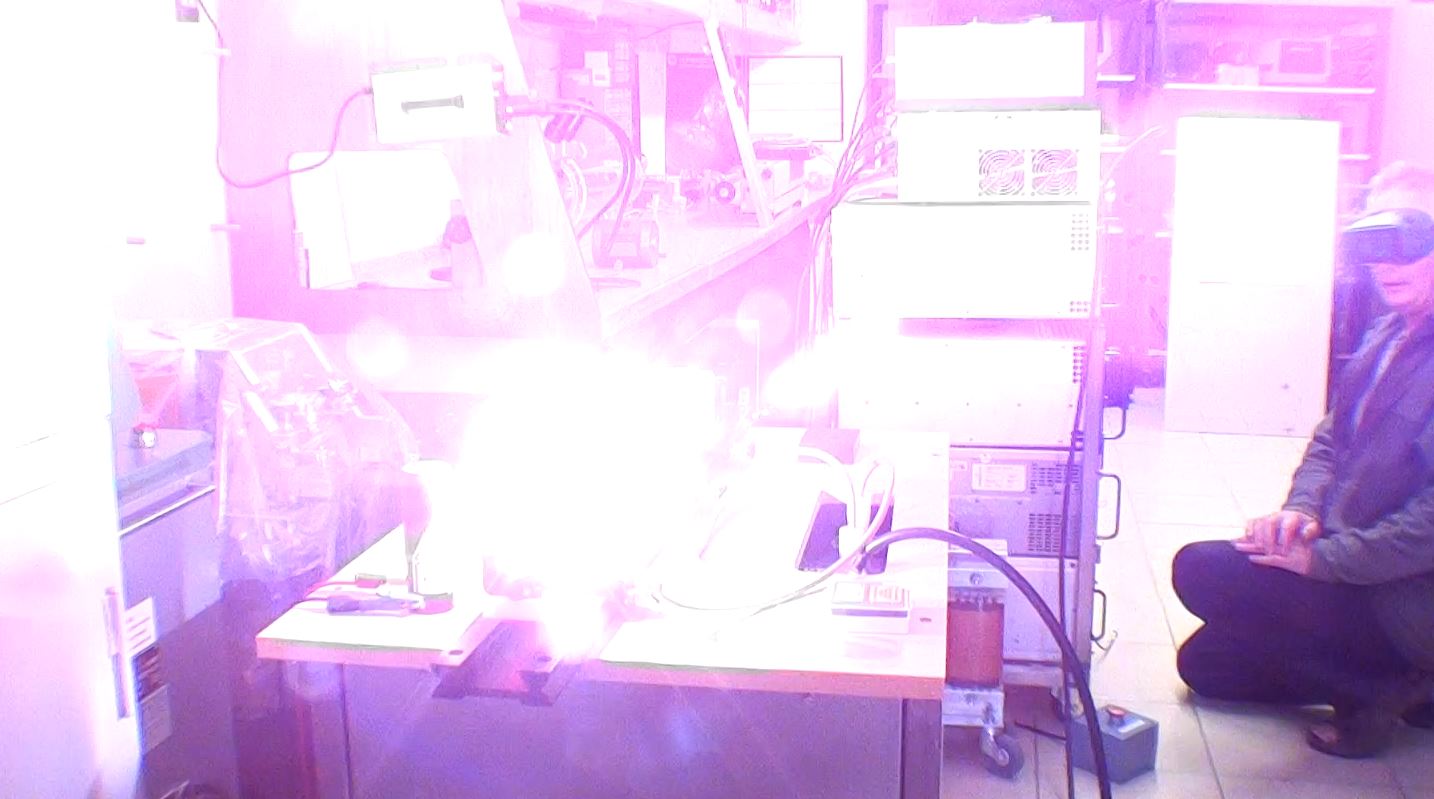

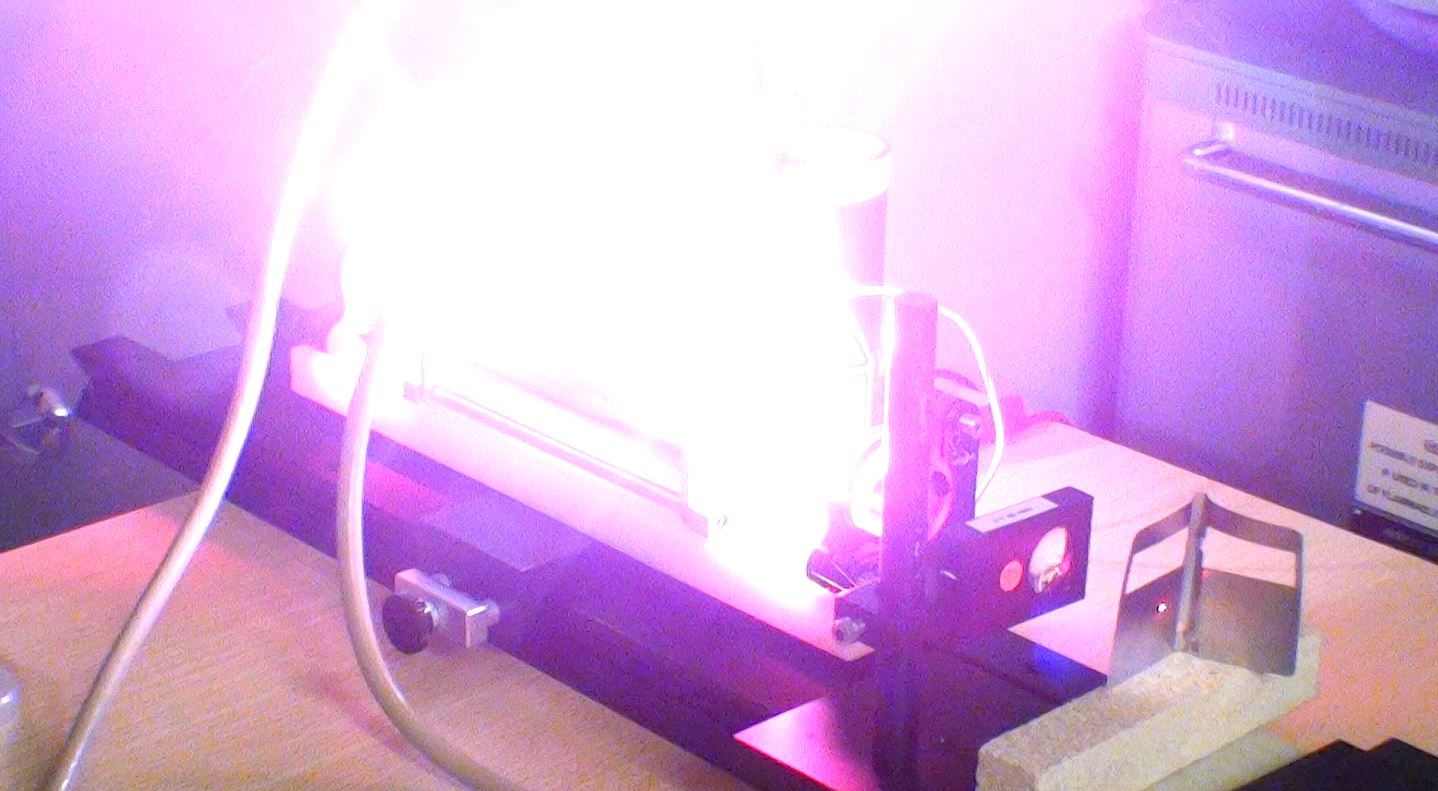

Après alignement des miroirs un premier essai à 1.5kV soit 1000 J sera effectué.

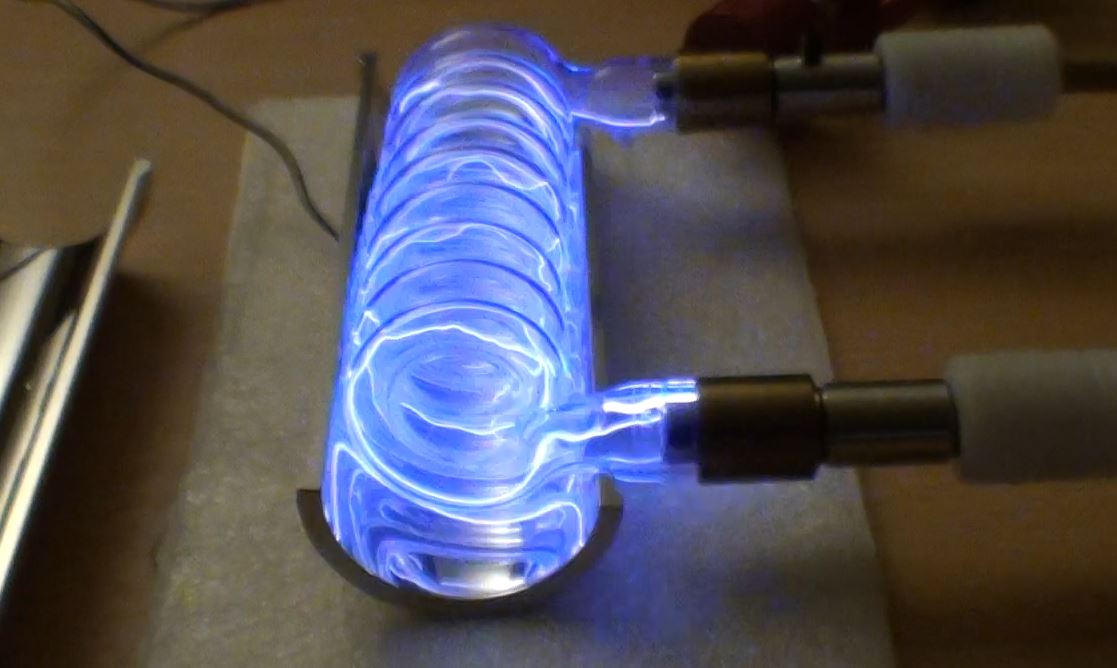

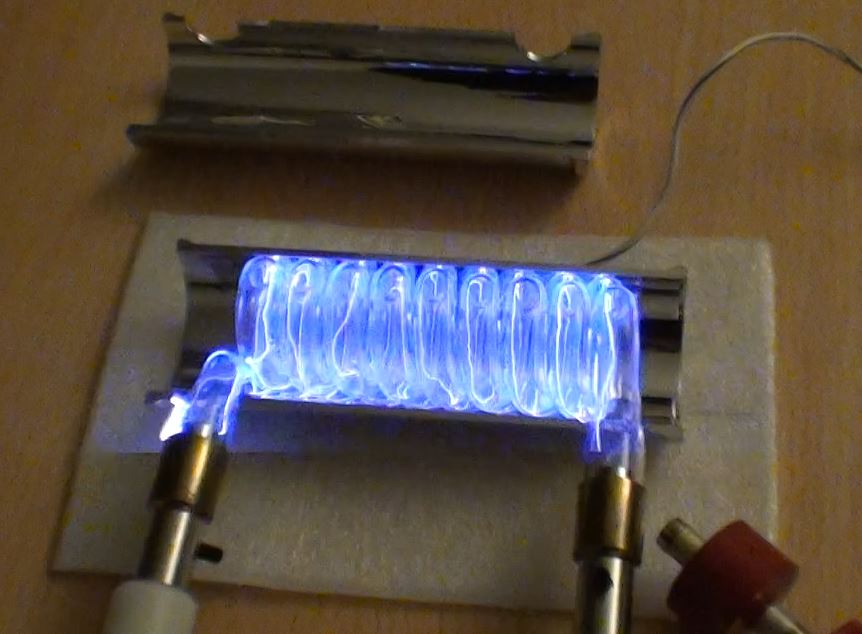

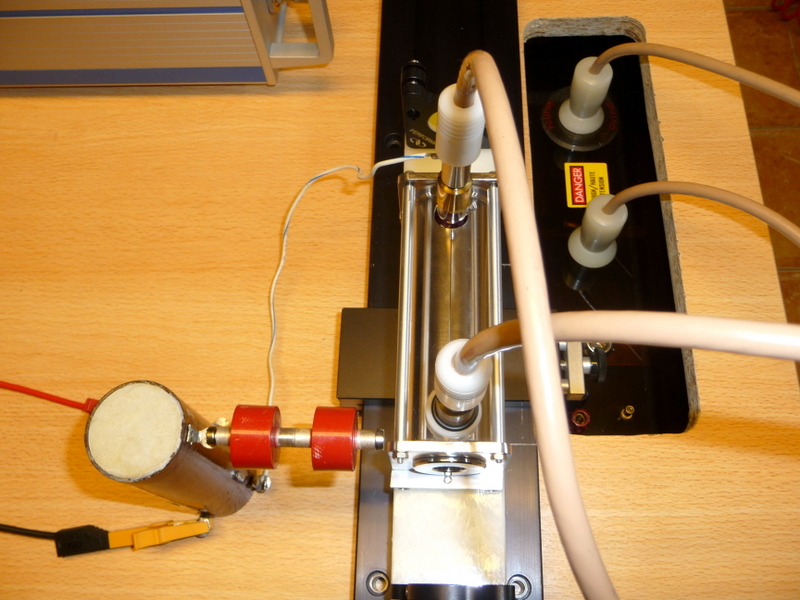

Démontage de la cavité pour tester le "pulse trigger" sur le tube flash avec une bobine TRIGGER de 40kV en 10 microsecondes.
